电热蚊香自动包装机的CAXA实体软件应用分析
发表时间:2005-5-12    来源:中国包装网
关键字:三维cad caxa 电热蚊香全自动包装机
本文以作者所在工厂QZB-230C型电热蚊香全自动包装机为典型实例介绍了CAXA实体设计软件在设计中的应用。

    现阶段我们主要用CAXA实体设计软件做以下工作:

    1、对电热蚊香全自动包装机进行了建模、产品验证和零件图册编制。

    2、对正在开发的新产品:BH-140盒装产品全自动包装机进行创新设计。

    下面,以我们厂QZB-230C型电热蚊香全自动包装机为典型实例介绍一下CAXA实体设计软件在设计中的应用。

    QZB-230C型电热蚊香全自动包装机是电热蚊香专用包装生产设备,该机是在原A、B型机基础上进行技术开发的又一新机型。我们采用了CAXA实体设计软件进行了重新建模,并以此验证和优化设计该机,同时编制产品三维图册,使工人易于了解该机的结构、性能,便于装配、使用和维修。

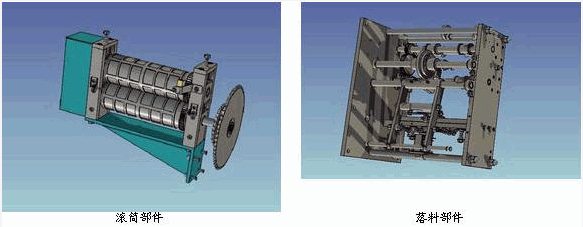

    电热蚊香全自动包装机包含机体、动力、药箱、滚筒、落料,送料小车、薄膜理平输送等七个部件。首先,我们利用CAXA实体设计软件的基本功能对零部件进行造型,生成三维实体,再直接转换成二维视图。

    实体设计的三维造型技术使得技术人员对零部件的结构有了直观的认识,设计时无需象传统的二维设计那样去考虑三视图的投影关系及画法,避免了因空间想象力的欠缺或疏忽而导致的设计及绘图的错误,使设计质量和工作效率大大提高。

    在对200多个零部件完成三维设计后,进行了装配。装配零件数达400多个。在装配过程中利用干涉检查功能发现了一些零件设计不合理的地方,我们及时进行了修改。这样使产品设计周期大为缩短。

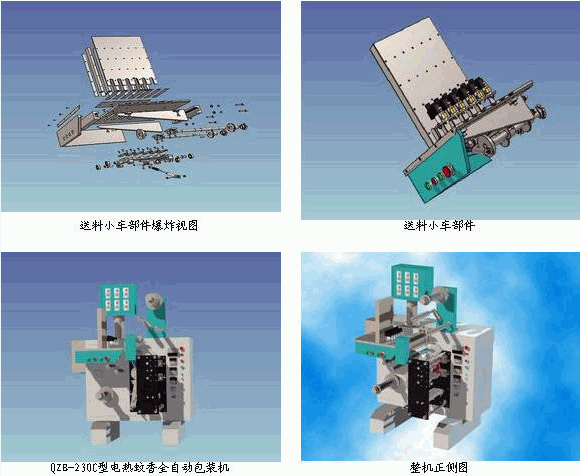

    为了将电热蚊香全自动包装机的结构表达的更加清楚,我们对装配进行了分解,生成爆炸视图,并制作了一些装配动画、模拟运动动画。最后对全机进行了渲染,这样使该机更具生动完美,零部件技术数据更精确,解决了多年来工程技术人员工程制图所解决不了的难题,弥补了不少工程制图遗留的缺陷,而且,该软件使设计工效大大提高,原来几个工程技术人员需几个月完成的工作,现由一个技术人员在短短一个月左右的时间里就完成了。

    应用体会:

    1、CAXA实体设计软件简单易学,设计步骤少,造型简单,操作灵活,使产品设计时间大为缩短,体现了产品创新的理念。

    2、CAXA实体设计能够真实、直观展示出产品的外观、结构和工作过程,为产品的宣传、生产和维修服务提供了良好的帮助,新开发的产品可以先向客户进行模拟演示,节约了样机试制的时间、费用。

    3、通过使用,我们深切地感受到了CAXA实体设计软件提供的设计便利,它具有的功能完全满足了我们设计人员对产品设计的需要。在接下来的新产品开发中,我们会更有效地利用CAXA软件,使产品开发更高效、更系统、更完美。
