UG WAVE技术在航空产品结构件详细设计中的应用
发表时间:2007-6-13 韩志军 王建华 武剑刚 叶金泉 胡小康   来源:
关键字:CAD应用 UGS NX WAVE技术
从洪都集团以往的实践来看,推广应用CAD/CAE/CAM/CAT/PDM技术,是提高产品质量,增强企业应变能力和国际竞争能力的必备手段。

1 .前言

    NX被当今许多世界领先的制造商用来从事概念设计、工业设计、详细的机械设计以及工程仿真和数字化的制造等各个领域,是当前世界主流CAD/CAM软件之一。 洪都航空工业集团公司是国内探索CAD/CAM/CAE/CAT技术较早的单位之一。早在70年代初期,就在某飞机研制中建立了飞机的局部外形数学模型。1987年公司引进美国UGII软件用于K8飞机研制。为了使更多的新品在设计制造中广泛地应用CAD/CAM技术,公司从1997到2003年又连续多次从美国UGS公司引进了大型CAD/CAM软件UGII和PDM软件Teamcenter,装机量达200多台,在某高级教练机飞机的研制过程中,大量采用了UG进行数字化与制造。从理论外形建模到结构件、系统部件的三维模型详细的关联设计取得了良好的效果。

    从洪都集团以往的实践来看,推广应用CAD/CAE/CAM/CAT/PDM技术,是提高产品质量,增强企业应变能力和国际竞争能力的必备手段。飞机设计与制造过程的全过程采用 CAD/CAE/CAM/CAT/PDM技术进行设计制造对于提高飞机的制造质量、缩短飞机研制和批产制造周期具有重要意义。

2 .相关性设计的必要性

    在飞机型号研制过程中,实行并行工程是缩短研制周期、加快上市时间的关键,而并行工程实行的好与否关键在于从总体气动外形设计与各个结构详细设计、各个结构设计系统与辅助系统之间实现最大可能的关联设计,甚至产品结构设计与工装设计之间的最大可能的关联设计。当前该型号的各功能部件设计之间的协调性主要是靠UG的关联设计WAVE来保证和进行,同时关联设计模块UG WAVE的应用还是在PDM的环境支持下进行的。

3. 自顶向下的WAVE设计方法

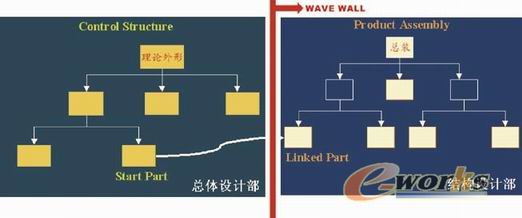

    图1 产品Top-Down设计中数据传递在UG中实现的原理图

3.1 基本概念

    * 控制结构(Control structure):传递飞机全局性的参数、外形、基准位置等约束条件至零件进行详细设计的树状结构,在Teamcenter Engineering中体现为产品装配结构。可以用产品结构编辑器(PSE)编辑。

    * 起始部件(Start Part):包含零件详细设计所必需的各种约束条件(即link链接关系)的Ugpart文件。对于不同零件所需的不同约束条件,通过Copy Geometry to Part来包含不同的约束条件,可以通过引用集的区分不同的几何体。

    * 链接零件(Link Part):产品结构树和控制结构树发生关联的UG Part文件,在其中进行详细设计,使其成为产品结构树中的零件或部件。


<<首页 <上一页  1  2  3  下一页>  末页>>
3页,当前第1
