Autodesk增材制造解决方案

2018/8/31    来源:e-works    作者:e-works
关键字:增材制造  仿真  Autodesk
本文介绍了Autodesk增材制造解决方案,供需要的读者参考。

(二)Autodesk增材制造解决方案

    Autodesk Netfabb是一款为增材制造打造的专业解决方案,致力于帮助用户实现端到端的工作流。该软件不仅提供高效的构建准备功能,有助于减少准备时间和物料消耗,其中包含的设计优化工具还能根据零件的载荷和约束对零件的硬度和重量进行优化,为实现轻量化设计铺平道路。通过快速仿真工具,Netfabb还可以轻松预测金属零件的结构应力和变形,自动修复模型缺陷,帮助客户减少错误迭代和实验的成本。对于用户所关心的格式问题,Netfabb支持从所有主流CAD系统导入模型,将其转换为可编辑的STL文件以快速处理文件。

    可以说,Netfabb是为生产环境而设计,不仅提供了高效的构建准备功能,还提供了各种工具,可对增材制造优化设计,进行金属增产过程仿真,对CNC打印后处理操作进行规划,从而帮助用户降低成本、提高效率并改进零件性能。

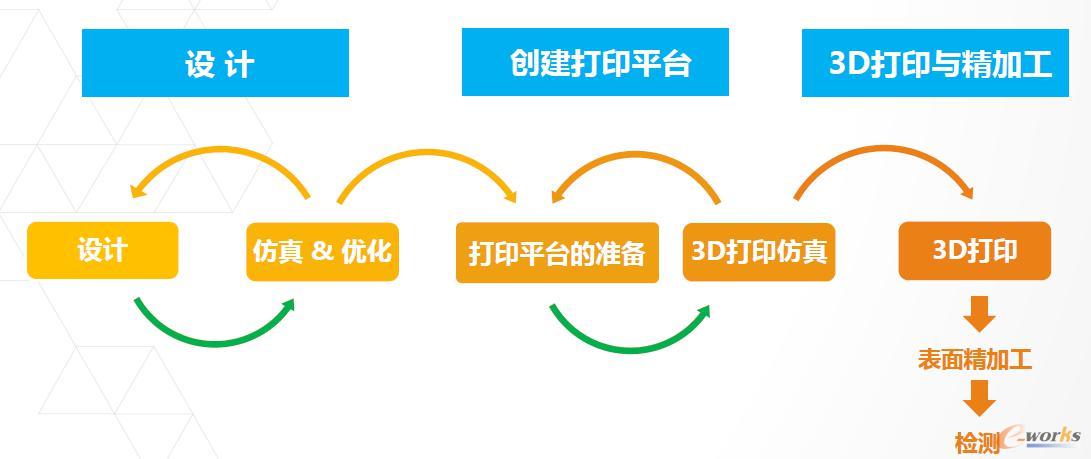

Autodesk提供从设计到制造的增材制造解决方案

Autodesk提供从设计到制造的增材制造解决方案

    1)为增材制造而设计:Netfabb包含设计优化工具,有助于实现产品轻量化以及所需的硬度或柔韧度。根据零件和载荷和约束生成针对硬度和重量进行了优化的轮廓。快速应用复杂的内部晶格结构和表面皮肤。使用优化引擎自动优化零件,并通过独特的晶格单元来形成独特的衍生结构库。

增材制造的不同设计方式

增材制造的不同设计方式

    2)金属处理仿真:通过快速进行整体逐层仿真,预测金属零件的结构应力和变形,有助于减少错误迭代和试验成本。Netfabb仿真实用程序符合常见金属增材制造和激光熔覆工艺的要求。

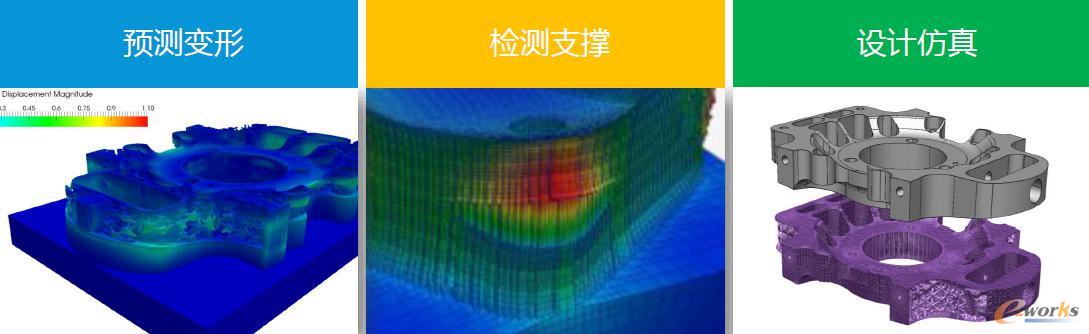

利用前期仿真消除打印难题

利用前期仿真消除打印难题

    3)模型导入、修复和编辑:Netfabb可从所有主流CAD系统导入模型,然后将其转换为可编辑的STL文件,从而帮助加快文件处理速度。批量导入文件,单次操作即可快速分析和修复多个数据集。

利用智能检查和编辑工具加速打印

利用智能检查和编辑工具加速打印

    强大的网格分析和修复脚本可生成水密性模型文件、闭合孔、避免自相交等;而网格三角剖分有助于提高打印零件的分辨率。Netfabb还包括广泛的模型编辑工具,帮助工程师针对零件标签或编号创建几何图元。

    4)构建准备:Netfabb能够分析零件以确定支撑区域并生成支撑件,该功能可以帮助用户尽可能的减少时间准备和物料消耗。通过自动打包功能可以快速、便捷地找到在构建平台上打包零件的有效方式。先将三维模型转化为层和所有相关三维文件类型,然后再将切片文件直接导出到机器中。

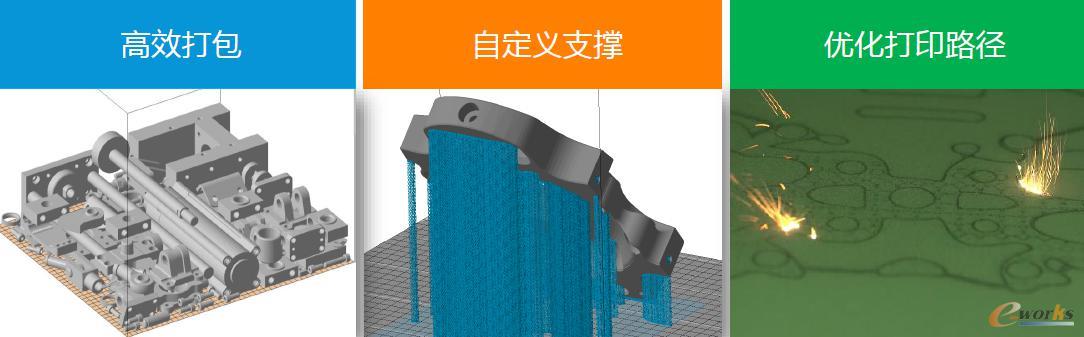

通过优化机加工方式降低成本

通过优化机加工方式降低成本

    5)规划CNC操作:金属增材零件通常需要一些CNC后期处理,这可以通过实体模型很好地进行管理。通过Netfabb可以充分利用实体建模工具,基于Autodesk PowerShape技术为增材制造流程规划近净形并构造其模型。

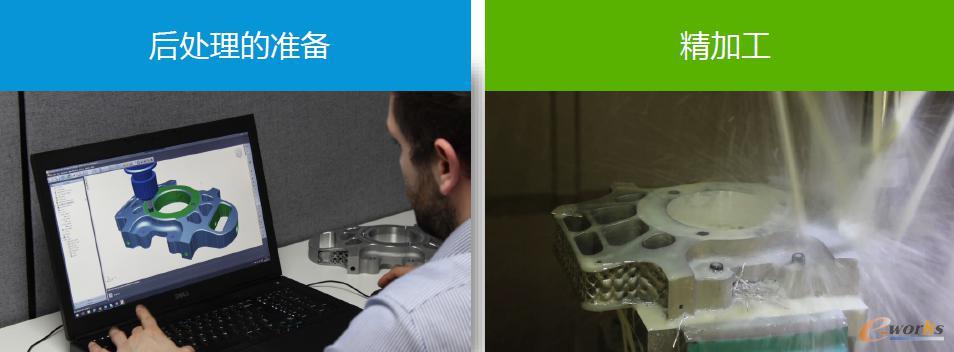

后处理及精加工

后处理及精加工

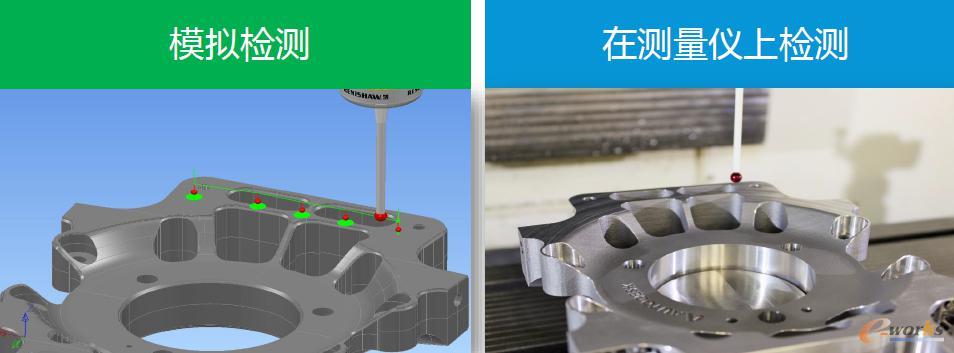

3D打印检测

3D打印检测
