MSC增材制造解决方案

2018/8/31    来源:e-works    作者:e-works
关键字:增材制造  仿真  MSC
本文介绍了MSC增材制造解决方案,供需要的读者参考。

(三)MSC增材制造解决方案

    MSC软件公司的增材制造解决方案具备下列能力:

    ●管理生命周期各个阶段的客户功能需求;

    ●存储所有的仿真流程及数据(模型及结果);

    ●所有材料属性、工艺及设备、加工/制作信息的中心数据库;

    ●存储与增材制造部件有关的各种类型的试验及质量控制信息;

    ●将优化出的优质形态传回CAD软件进行几何处理,从而实现最终的制造;

    ●将所有的报告存档。

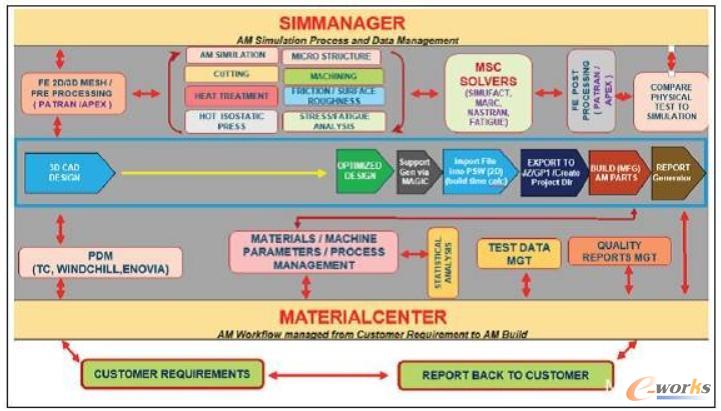

点对点增材制造仿真框架的工作流程

点对点增材制造仿真框架的工作流程

    对增材制造工艺进行建模需要各种仿真能力,以应对热源形态、流体流动、微观结构相变、残余应力,以及变形、优化形态等。MSC将框架内解决方案集的全部能力细分为两个类别:

    1、增材制造打印之前

    ●搜索数千种材料及相关属性的数据库,选择能达到最优设计的材料类型;

    ●采集并存储用于下一次打印的材料;

    ●对制造方法、能量输入、速度、材料沉积、打印路径、热处理、微观结构、残余应力及机械性能进行仿真;

    ●部件设计的自动优化,其中包括考虑制造的性能及重量;

    ●对打印机参数进行优化,用于重复生产。

    2、增材制造打印之后

    ●对输出进行分析,以便更加透彻地了解哪些参数导致最终变形;

    ●研究灵敏度矩阵并优化参数,以提高未来制作的选择标准;

    ●预测产品性能、韧性及寿命。

    增材制造MSC分析工具——Simufact Additive、Simufact Welding:

    Simufact系列产品是MSC软件公司用于金属工艺制造领域的仿真分析旗舰产品。它能仿真金属增材制造过程中的虚拟制造工艺。基于阶段性模型提供多尺度方法,同时考虑到柔性材料的数据结构。它充分利用了Marc的求解器的先进技术,并可为建模、求解及结果查看提供统一的平台。

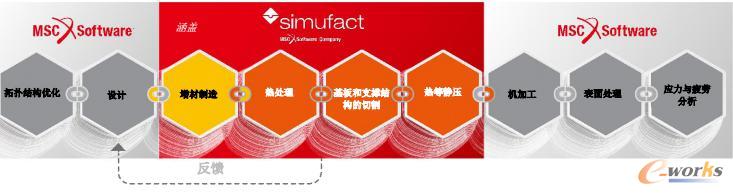

增材制造工艺链

增材制造工艺链

    Simufact Additive是一款功能强大、多尺度的、用于金属增材制造工艺仿真的软件解决方案。通过Simufact Additive,工程师可以计算完工后部件的变形并减少/避免变形;最大限度地降低残余应力;优化堆积方向;优化支撑结构;考察热处理、基板和支撑结构切除之后部件的状态,帮助用户一次就成功生产出增材制造部件。

    在第一个正式发布的版本中,Simufact Additive侧重于粉床熔融工艺,其中包括选择性激光熔融(SLM)、直接金属激光烧结(DMLS)、LaserCUSING、电子束熔融(EBM)等。Simufact Additive涵盖制造工艺链的核心部分,其中包括增材制造、热处理/应力释放工艺、热等静压(HIP)工艺、支撑结构和基板的切割及拆除。

    值得一提的是,imufact Additive、Simufact Welding配备有业界常用增材制造材料(内置)数据库。其中一些金属材料如下:

    1、钛合金(TiAL6V4、TiAL6Nb7及纯钛);

    2、钴铬合金类(CoCrMo);

    3、镍合金(Inconel 625、718、939)及哈氏合金X(Hastalloy);

    4、铝合金(AlSi10Mg、AlSi12、ALSi7Mg、AlSi9Cu3);

    5、钢类(1.2709、17-4PH、15-5PH、316L)。
