    故障现象

    奥迪A4(1.8T),发动机和变速器型号分别为BFB、01V,行驶96259km。客户反映仪表故障灯亮,有时踩加速踏板没反应。

    故障诊断

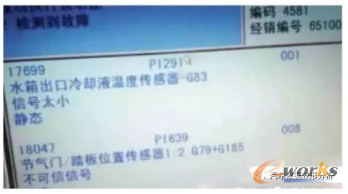

    检查仪表故障灯,EPC和防侧滑指示灯一直亮,用诊断仪检测故障码如图1所示, 故障属实。

    1

    图1 故障信息

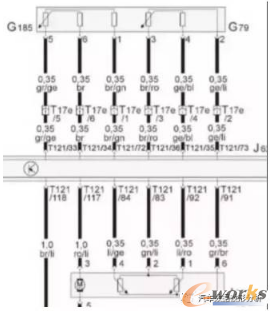

    由故障指示灯和故障码可知该故障现象与加速踏板位置传感器的故障码有关,用诊断仪读取数据流01-08-062 第三及第四数据流块,显示情况如下:第三数据组数据是第四数据组的2 倍,测试数据时关系对比正常,也变化,但是第四组数据在踩加速踏板加速时偶尔变成0,数据不正常,查看电路图(如图2 所示)分析电路,可能的故障点有:

    (1)加速踏板位置传感器故障;

    (2)线路异常;

    (3)控制单元内部出错;

    (4)软件编码或程序出现紊乱。

    2

    图2 J623相关电路

    就以上设想,首先从加速踏板位置传感器线路入手,检查加速踏板与发动机控制单元之间的线路未发现异常现象,然后检查加速踏板阻值变化,按照电路图依次测得1 号与5 号针脚、2 号与3 号针脚, 电阻正常。按压加速踏板测试6 号与5 号针脚、4 号与3 号针脚,阻值变化均匀,无异常现象,同样测试1 号与6 号针脚、2 号与4 号针脚,阻值变化也均匀,无异常,同时为了可靠,就拆装了一正常的加速踏板装复测试故障依旧,测试数据流块4 还是存在数据丢失现象,排除加速踏板问题,线路也没啥异常,就给客户定了一发动机控制单元。

    一天后发动机控制单元到货,安装后没有直接匹配防盗系统,而是先对发动机控制单元编码,而后读取数据流01-08-062 第三及第四数据流块,显示情况如下:第三数据组数据是第四数据组的2 倍,测试数据时关系对比正常,也变化,并且数据块4数据偶尔变成0 现象不再有,于是就匹配了防盗系统,结果匹配结束后启动车辆故障现象依旧,于是很郁闷,究竟是哪里出的问题?

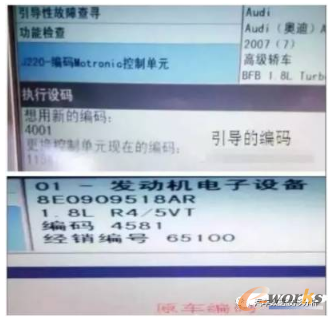

    故障码也无任何变化,怀疑是不是发动机编码问题,因为在编码时引导程序和原编码不一样,如图3 所示。

    3

    图3 编码的情况
