三维CAD功能体验:中望3D灵活操作,硬砍分模精准高效

2016/8/30    来源:中望
关键字:中望3D  硬砍分模  模具实体  布尔操作
模具设计需要涉及分模操作,硬砍分模是目前模具行业主流的分模方法。中望3D灵活的做面及实体布尔操作功能,可以帮助设计师在进行硬砍分模时达到更加高效的效果。本文以一个结构部件介绍中望3D是如何实现硬砍分模操作的。

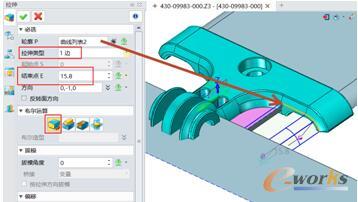

    4、以曲线列表方式选取高亮线段拉伸分型面,如图7所示。

图7 选取拉伸分型面

图7 选取拉伸分型面

    5、以图8所示草图3为拉伸对象,创建分型曲面,如图9所示。

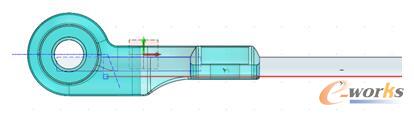

图8 草图3

图8 草图3

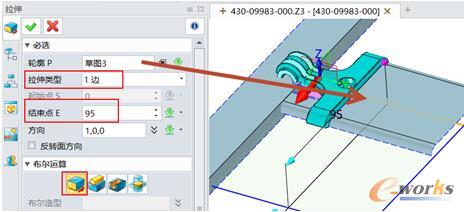

图9 草图3拉伸效果

图9 草图3拉伸效果

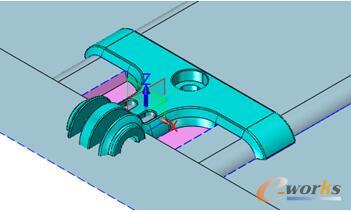

    6、如图10所示修剪分型面,使用曲面模块的曲面、曲线修剪功能分别对上面创建的分型面进行修剪操作,图11是修剪后的效果图。

图10 修剪分型面

图10 修剪分型面

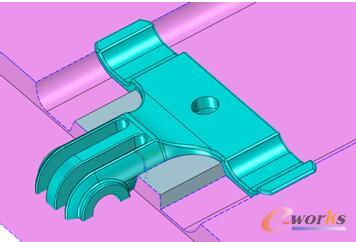

图11 修剪后效果图

图11 修剪后效果图
