基于Geomagic Design Direct软件的鼠标逆向设计

2017/2/8        作者:李斌
关键字:Geomagic  逆向设计  三维设计
Geomagic Design Direct是由美国Geomagic公司开发的一款功能强大的计算机正逆向混合设计软件。本文以一款鼠标为例,介绍了基于Geomagic Design Direct软件的逆向设计流程。

    Geomagic Design Direct是由美国Geomagic公司开发的一款功能强大的计算机正逆向混合设计软件。Geomagic Design Direct可以从网格对象直接建模和抽取几何形状成CAD面和实体,是业界唯一一款结合了实时三维扫描、三维点云和三角网格编辑功能以及全面CAD造型设计、装配建模、二维工程图等功能的三维设计软件。

    具体的逆向设计流程如下图1示:

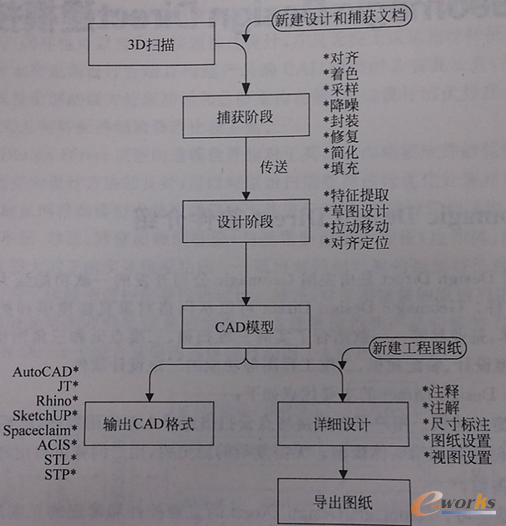

 图1 Geomagic Design Direct混合建模基本流程

图1 Geomagic Design Direct混合建模基本流程

    Design Direct主要包含以下6个模块:捕获模块、设计模块、详细模块、显示模块、测量模块、修复模块。下面采用上述的6个模块进行电脑鼠标的逆向设计。鼠标原型为罗技M257型鼠标,如图2示:

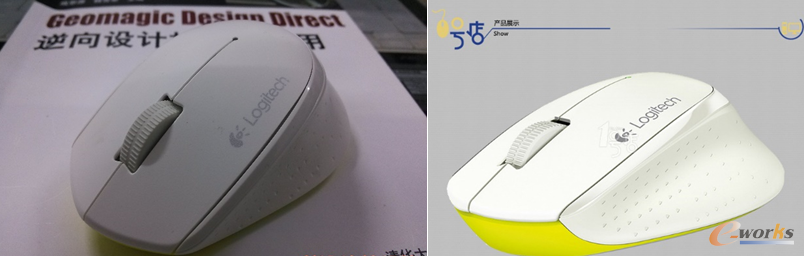

 图2 罗技M257型鼠标

图2 罗技M257型鼠标

    采用专用扫描软件对鼠标进行扫描,得到大量的点云数据,将这些点云数据导入到Geomagic Design Direct软件,如下图3示:

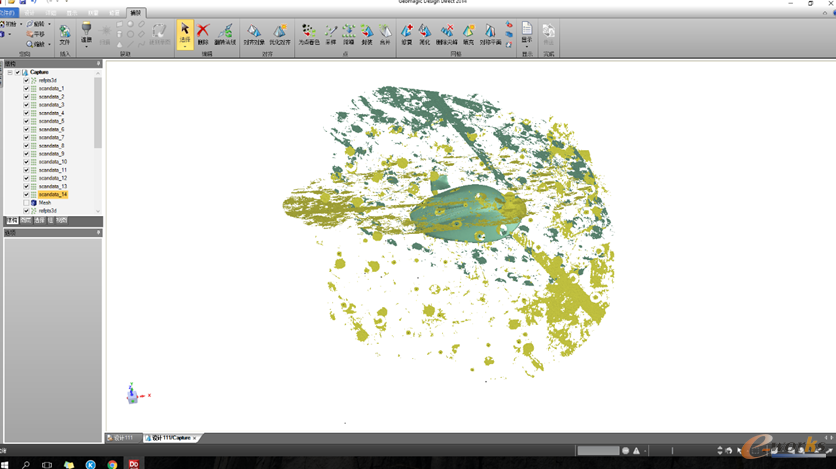

图3 未经处理的鼠标点云数据

图3 未经处理的鼠标点云数据
