【实例教程】使用中望3D进行足球建模

2017/4/19    来源:中望    作者:佚名
关键字:中望3D  建模  放样设置  曲面分割
足球建模是一个非常典型的三维建模案例,建模方法各有千秋。本文介绍了如何使用中望3D进行足球建模,帮助大家对中望3D软件进行进一步的学习和了解。

    足球建模是一个非常典型的三维建模案例,建模方法各有千秋。本课程的任务是使用中望3D进行足球建模,希望通过本课程可以帮助大家对中望3D软件进行进一步的学习和了解。

    第一步,新建一个名称为足球的文件。

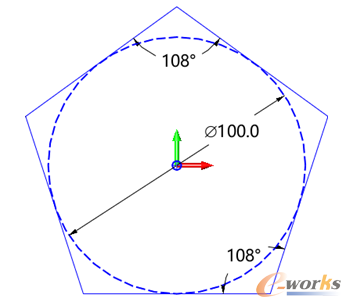

    第二步,使用草图工具,在XY工作平面上,使用子草图绘制五边形草图,如图1所示。

    1

    图1 绘制五边形草图

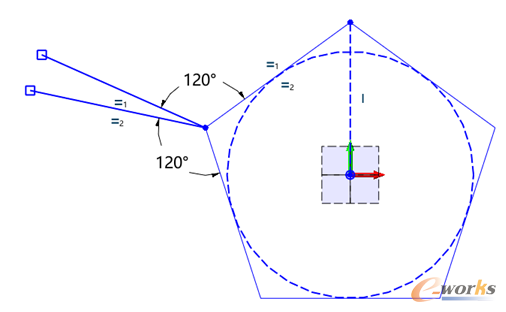

    第三步,退出子草图,使用直线绘制两条和五边形等长的直线,进行等长约束、角度标志以及水平约束后,得图2。

    2

    图2 进行约束以及角度标志

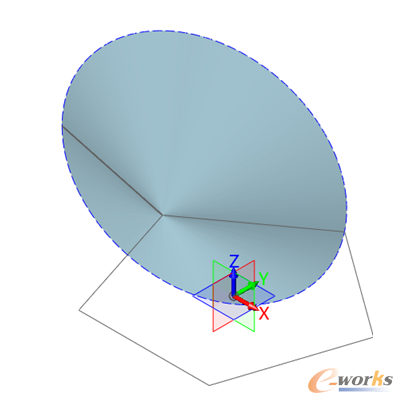

    第四步,退出草图,使用旋转,过滤器切换至曲线,使用上步草图的线,创建图3曲面。

    3

    图3 创建曲面-1

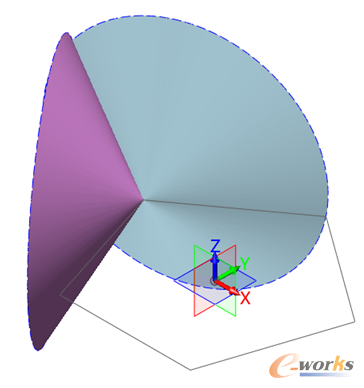

    第五步,使用旋转,使用上步草图的线,创建图4曲面。

    4

    图4 创建曲面-2

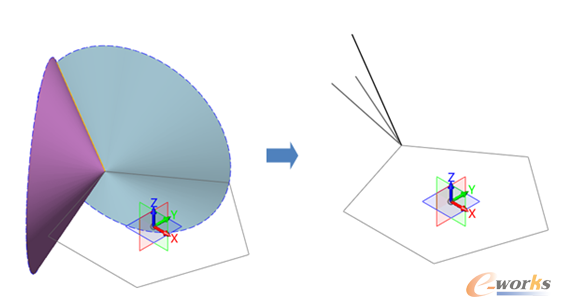

    第六步,使用相交曲线,提取两旋转曲面相交所产生的曲线后,隐藏曲面,如图5所示。

    5

    图5 提取相交曲线

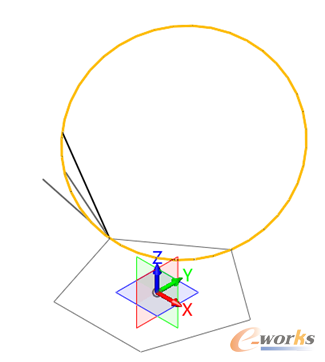

    第七步,使用三点绘圆,创建空间圆,如图6所示。

    6

    图6 创建空间圆

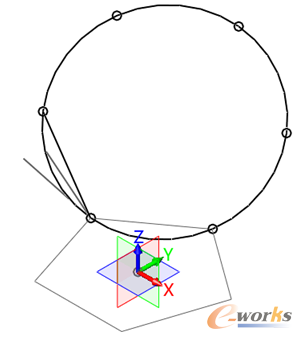

    第八步,使用点在曲线上,在圆上创建6个等分点,如图7所示。

    7

    图7 创建等分点
