浅谈AutoCAD在机械制图中的应用

2018/5/21    来源:互联网    作者:程书斌
关键字:AutoCAD  逆向思维  三视图
本文介绍了一种改变图形对象方位的逆向思维方法,即通过变换坐标系实现改变图形对象方位,以及用AutoCAD软件建立三维实体模型,设置轮廓来创建三视图、正等轴测图的方法。以期对机械设计人员在学习、使用AutoCAD的过程有所借鉴。

    传统的手工机械制图只有精细、谨慎而负责的绘图人员在花费较长的时间才能画出正确、悦目的高质量图纸。传统手工制图费时、费精力。AutoCAD软件的广泛应用是机械制图的一场技术革命,利用其强大的绘图和编辑功能,可以快速、准确、美观地表达所要画的机械图样,极大地提高了绘图效率和绘图质量。笔者通过对AutoCAD软件学习和使用,总结了一些切实可行的操作方法与技巧,就在机械制图中如何应用好AutoCAD软件,谈些自己的看法。

1 AutoCAD代替传统绘图中的纸和笔

    美国Autodesk公司开发的AutoCAD是目前计算机辅助设计(Computer Aided Design)领域最流行的CAD软件。它有强大的绘图功能,广泛应用于机械、建筑、电子、化工等行业,是精确地进行机械零件设计、绘制机械零件图和装配图的最佳软件。

    传统机械制图以图纸为载体的手工绘图,是借助一些辅助工具,通过绘图笔将图形在绘图纸上绘制出来。图形的尺寸及精确度主要是由标注来体现。使用AutoCAD软件绘图时,其代替传统绘图中的纸和笔,并能以实际尺寸来精确绘图,图形对象本身包含了尺寸信息,在添加标注时能自动生成标注尺寸的数值。以实际尺寸绘图在出图时,要根据图纸的大小设置打印比例、标注字体的大小及线型比例等。

2 使用AutoCAD精确绘图

    2.1 精确绘制二维封闭图形

    在AutoCAD软件中,二维封闭图形可以转换成面域或闭合的多段线;面域或闭合的多段线可以快速的查看面积和周长等参数;它们也是建立三维实体的前期准备。因此,熟练的掌握在AutoCAD软件中精确绘制平面封闭图形,对于使用好该软件有着非常重要意义。

    在AutoCAD软件中精确的绘制二维封闭图形,笔者认为要注意图形各图元连接点要精确,图元之间不能重叠或有间隙。在实际操作时,体现在图元坐标参数的获取。AutoCAD软件的图元坐标参数有两种获取方式:一种方式是从键盘录入(可以用相对坐标、绝对坐标以及极坐标);另一种方式是通过鼠标结合对象捕捉/捕捉栅格等来拾取。在精确绘图时,切忌在没有出现捕捉提示图标而通过目测直接用鼠标单击拾取坐标参数。

    2.2 精确变换图形的位置

    AutoCAD的模型空间是完成绘图和设计工作的工作空间。如何处理好图形在AutoCAD模型空间中的方位以及在出图时各图形相对图纸的位置关系,是精确绘图另一方面非常值得注意的问题。

    AutoCAD使用的是笛卡儿坐标系。AutoCAD的直角坐标系有两种类型,一种世界坐标系(World Coordinate System,简称WCS),由系统默认提供。世界坐标系又称通用坐标系或绝对坐标系;第二种是用户坐标系(User Coordinate System,简称UCS),合理的创建UCS,可以方便地编辑与创建图形。

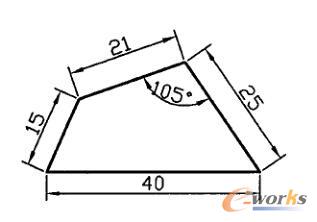

    笔者在学习使用中注意到一个有趣的实例。如图1所示的平面封闭图形,在AutoCAD软件中直接绘制有些困难,如按图2所示的方位来绘制就显得很容易。是否可以先绘制图2所示容易绘制图形,再将图形转换为图1所示方位呢?

平面封闭图形

图1 平面封闭图形

在AutoCAD中精确绘图

图2 在AutoCAD中精确绘图

    方位是相对的,笔者学习和使用了两种方法实现图形的转换。
