三维CAD:中望3D2017新增零件物理属性,产品信息一目了然

2016/12/23    来源:中望
关键字:中望3D  零件  物理属性  详细信息
新发布的中望3D2017版进一步强化了查看零件属性方面的功能,本篇文章将向大家介绍新版本中该功能的情况。

    在制造型企业中,除了设计部之外,诸如质检部、业务部等其他部门在工作过程中也需要使用三维CAD软件进行查图看图,而在这个过程中,软件在查看零件属性的功能方面直接影响到了工程师们的工作效率,特别是对于非设计部门的查看者,信息全面、操作便捷的零件属性查看功能,可以帮助他们快速掌握产品信息。新发布的中望3D2017版进一步强化了查看零件属性方面的功能,本篇文章将向大家介绍新版本中该功能的情况。

    中望3D2017版在“零件属性”里增加了一个物理属性,把零件材料、尺寸规格、面积、质量等信息统一起来,让使用者一目了然。

    使用时,我们可以通过“下拉菜单属性-零件属性-物理选项”这个路径调用出该功能。如图1所示,在“物理”选项中,我们能够清晰地获取材料、密度、面积、体积等详细信息。

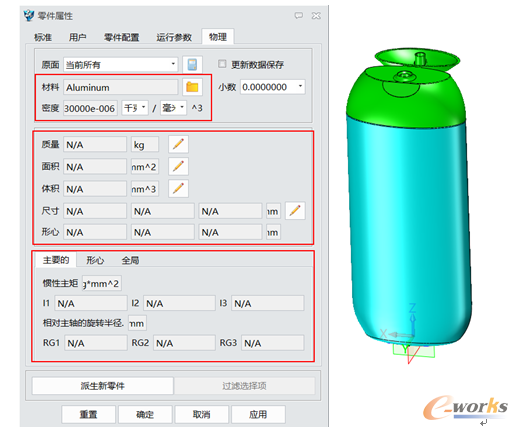

图1 零件属性中的物理选项界面

图1 零件属性中的物理选项界面

    在测量前一般需要先指定测量范围,可在“原面”选项下拉,有4种不同的计算范围,如图2所示。

图2 计算范围选项

图2 计算范围选项

    ● 当前所有:计算当前对象包含的所有对象,且所有对象以存在于当前对象的状态计算。

    ●所有原对象:计算当前对象包含的所有对象,但所有对象以其原始实例的信息或状态,非在当前对象的实例状态计算。

    ●仅当前零件:计算当前对象包含的所有组件里类型为零件的对象,且各对象以其在当前对象的状态计算,对象类型为装配的组件,将不包含在计算范围内。

    ●仅原零件:类似于“仅当前零件”,计算当前对象包含的所有组件里类型为零件的对象,但各对象以其原始对象的信息或状态计算,对象类型为装配的组件,将不包含在计算范围内。

    这样,工程师就可以根据产品属性及计算要求选择对应的选项。

    选择完计算范围后,可以指定零件材料属性来确定密度大小,如图3所示。

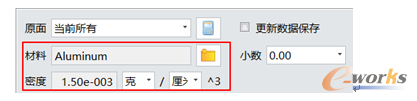

图3 指定材料确定密度

图3 指定材料确定密度

    设定完材料后,点选更新按钮,如图4所示,更新后就能自动算出常用的质量、面积、体积、尺寸、形心等常用几何数据,让工程师一次操作就能实现多数据的测量,非常便捷高效。

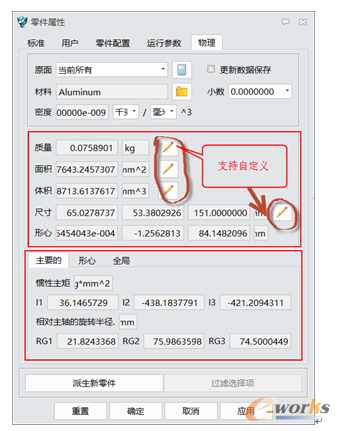

图4 更新后多项数据一目了然

图4 更新后多项数据一目了然

    除此之外,更新后所获得的这些测量数据也可以被应用到BOM表上,方便调用,如图5、图6所示。

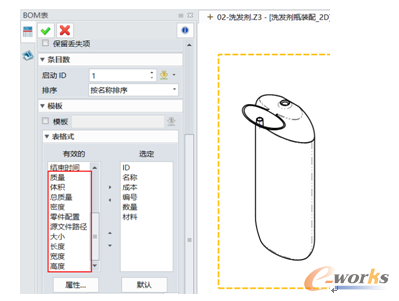

图5 BOM表设置

图5 BOM表设置
图6 BOM表明细

图6 BOM表明细

    经过了本文的介绍,相信大家对中望3D2017版新的物理测量功能都有了更全面的了解,无论你是三维软件的应用能手,还是仅用于查图看图的新手,在中望3D2017版的支持下,都能便捷高效地查询到产品的质量、面积、体积、尺寸、形心等常用数据,切实提高工作效率。

    马上下载中望3D2017版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html

    Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
