浅谈2D电气设计与3D PTC Creo机械的无缝集成

2017/8/23    来源:法国Trace Software    作者:王金
关键字:2D电气设计  3D PTC Creo  电气原理设计
Trace software International的elecworks与PTC Creo集成完成2D-3D机电一体化设计,本文将谈到设计领域的三大系统:电气原理设计与机械结构设计,并由两大系统的集成形成的工艺设计。

    引言

    目前PTC Creo在制造行业的设计中作为中流砥柱的产品,支撑着3D CAD设计,而Windchill的广泛使用也加速了PTC Creo在3D设计领域的发展,巩固了PTC布局全球的战略地位。虽然Creo Schematics在方案策略上弥补了2D设计的空缺,但是XML导入和指定设备关联关系的方式着实让人着急火大。

    引入Trace software International公司的elecworks与PTC Creo集成完成2D-3D机电一体化设计,让PTC实现数字化平台型设计的战略意图更加充实,成为竞争的强有力关键武器。

    系统介绍

    本文将谈到设计领域的三大系统:电气原理设计与机械结构设计,并由两大系统的集成形成的工艺设计。

    电气原理设计

    电气原理设计是将系统的控制逻辑展现出来,这是产品设计的灵魂。电气原理设计的方式和方法各不相同,所参照的标准也有IEC/ANSI/JIC等好几个。但是,对于工程师来说,这些规则、设计方法、设计流程等只是为其服务,便于设计的产出方便交互。真正的难点在于,如果让设计的过程更便捷。

    Trace Software International推出的elecworks产品,通过SQL数据库连接所有的设计元素,让设计工作从面向图形的绘图(AutoCAD)转向面向对象的设计。

    在elecworks中,设备是所有元素的综合体。在图 1设备中展示了Q1总保护断路器所包含的所有元素,包括原理图符号、Creo零件、2D布局图符号、接线图符号、方框图符号(自上而下的顺序)。

    1

    图 1设备

    让所有元素从属于Q1,最终的目的是实线数据的关联。当改变了原理图内容后,其他部门的内容将会响应做出调整。例如原理图的接线关系发生变化,则接线图将会自动更新。

    数据的关联,对于电气设计乃至整个系统的集成,都至关重要。

    机械结构设计

    许多工程师在选择3D设计工具时,都偏好PTC Creo,因为PTC Creo对于设计非常严谨。而对于整体设计方案上,PTC Creo的优势也更明显。当然,结合Windchill完成更高级的设计和协同(例如图2所示),是企业和工程师都无法拒绝的一种高效设计和数据处理方式。

    2

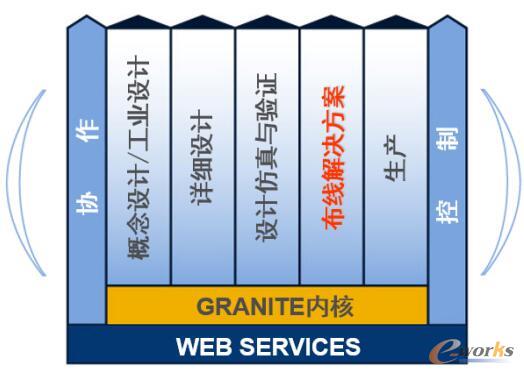

    图 2 Creo数据协同

    至少有7个理由让工程师使用PTC Creo:

    1.更高效地处理零件和装配体

    2.轻松将2D概念转换成3D模型

    3.后期设计更改更便捷

    4.在概念设计期间快速创建自由形状和曲面

    5.利用UNITE技术克服自身多CAD环境所面临的难题

    6.借助PTC UNIVERSITY学习和掌握PTC CREO的功能

    7.充满自信地迎接PTC CREO的可扩展软件
