中望CAD提效功能之图纸集:图纸管理与打印的强大工具

2022/7/19    来源:中望
关键字:图纸管理  图纸集  CAD
中望CAD提供了一个强大的图纸管理工具——图纸集,让设计师更轻松地管理图纸。
       当一个项目包含多张图纸时,设计师管理图纸的难度会极大增加,而效率无可避免地会降低。当前,大部分设计师会使用文件夹的方式来管理图纸,但很多时候无法快速找到所需的图纸,或者需要重复打开图纸、修改信息、保存图纸等操作步骤,且容易因人为操作因素出现错误。

       针对这一现状,中望CAD提供了一个强大的图纸管理工具——图纸集,让设计师更轻松地管理图纸。需要注意的是,图纸集仅适用于一个布局中有一张图纸的情况。同时,图纸集还支持图纸的批量打印,帮助设计师快速进行图纸输出。

       下面,我们一起来学习和体验中望CAD的图纸集所包含的诸多实用功能。

图纸集让管理多张图纸变得轻松、高效

       首先,中望CAD的图纸集通过结构树管理图纸,设计师可以根据每个布局的名称快速找到需要的图纸。对于每个布局,设计师可以执行许多操作,例如打开图纸、打开图纸所在的文件夹、给布局编号以及将新布局导入当前图纸集。

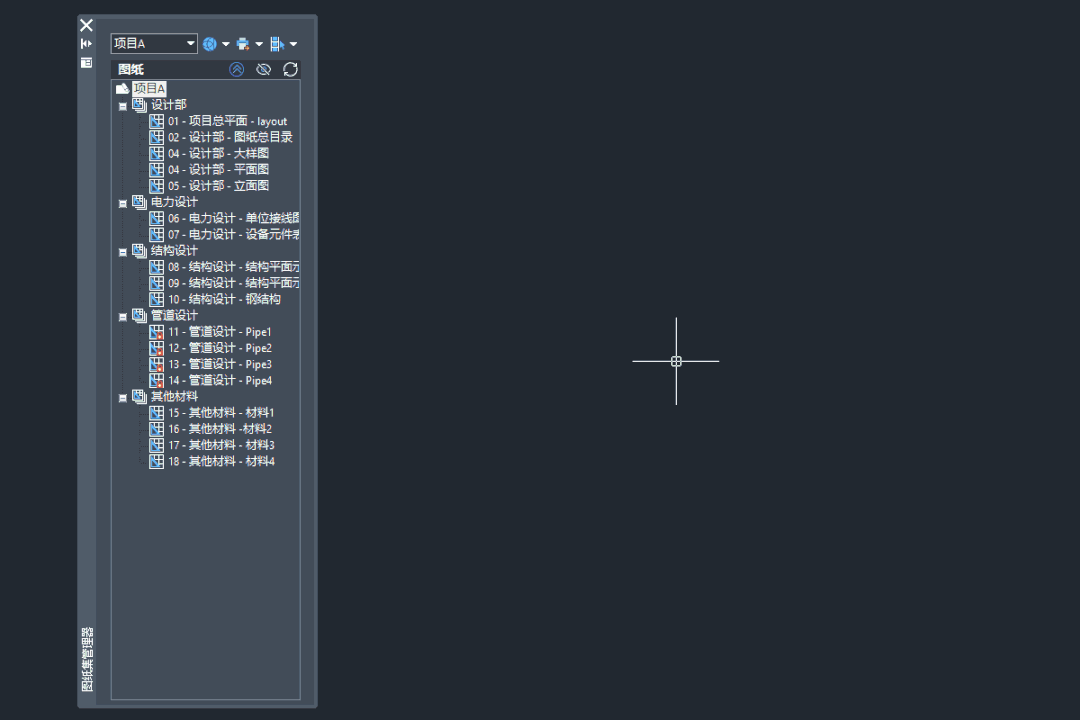

所有布局直观有序地展示在面板上

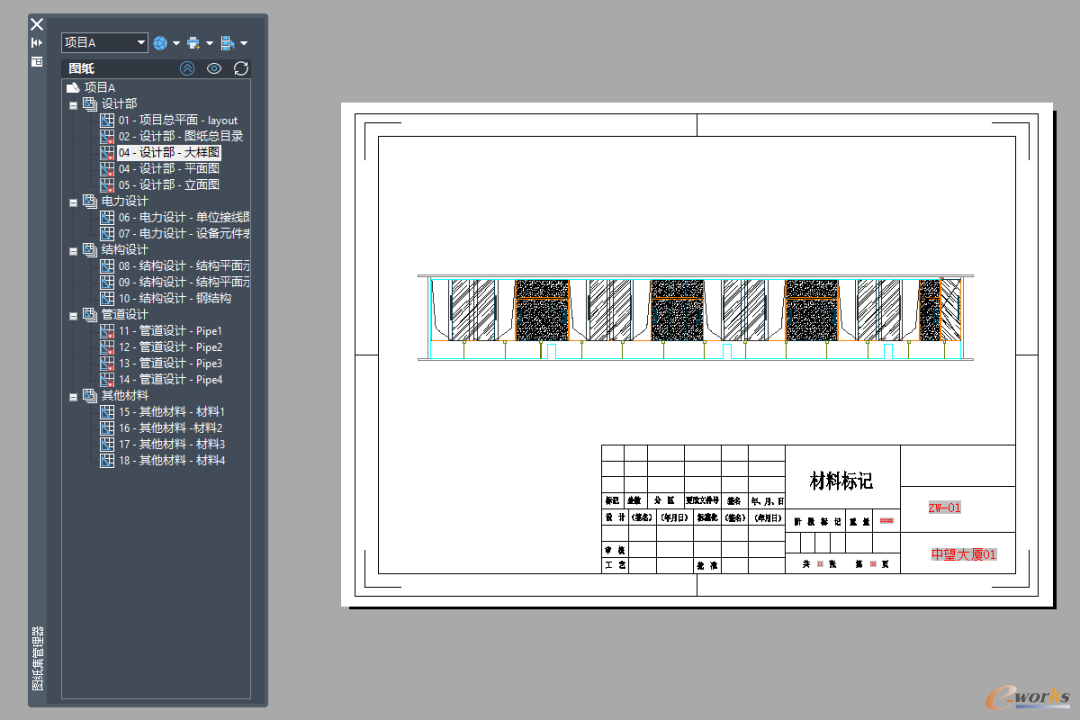

所有布局直观有序地展示在面板上

右键菜单的丰富功能

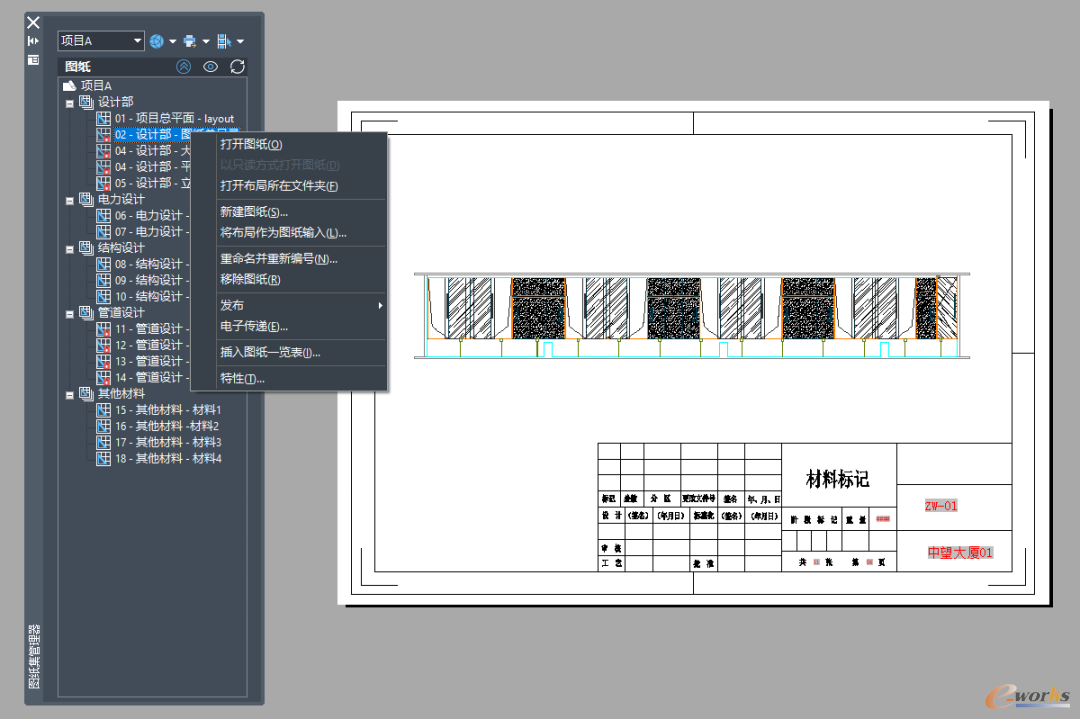

右键菜单的丰富功能

       其次,大多数图纸都会有标题栏,其中包含了项目名称、项目编号、审核日期和审核员等信息。

       过往:

       如果要修改图纸中列表的信息,设计师需要打开图纸,完成修改后再保存图纸,当需要修改的图纸数量非常多的时候,这些重复性的操作就会变得乏味且十分耗时。

       如今:

       借助中望CAD的图纸集功能,设计师在不打开图纸的情况下就可以直接在面板上修改信息,并且修改后的信息会在图纸中自动更新。值得一提的是,如果多张图纸拥有相同的字段,设计师可以对其进行批量修改,从而显著提高修改标题栏中字段的效率。

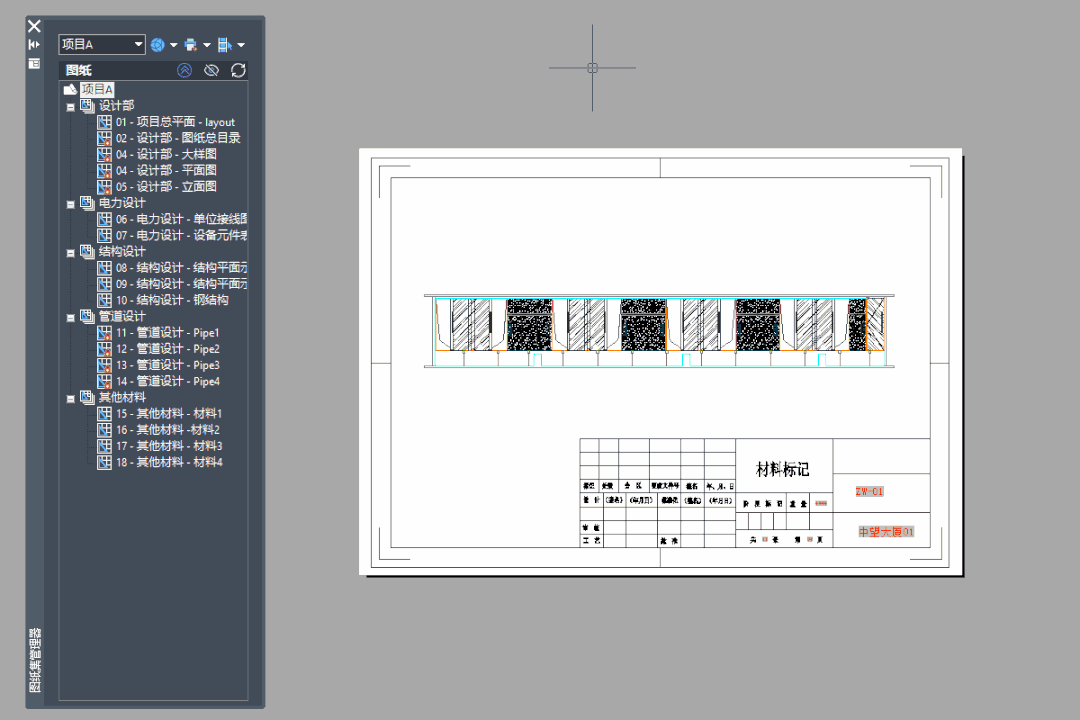

不打开图纸的情况下更新字段

不打开图纸的情况下更新字段

图纸集提供多种方式来快速发布图纸

       图纸集也可以帮助提高图纸的打印效率。与传统方式相比,通过图纸集打印会更加方便灵活:

       一方面,设计师可以直接从面板中选择一张或多张图纸进行打印,目前,中望CAD的图纸集功能支持打印PDF、DWF、DWFX等格式文件。另一方面,设计师也可以通过打印机进行打印。

选择面板中的图纸打印

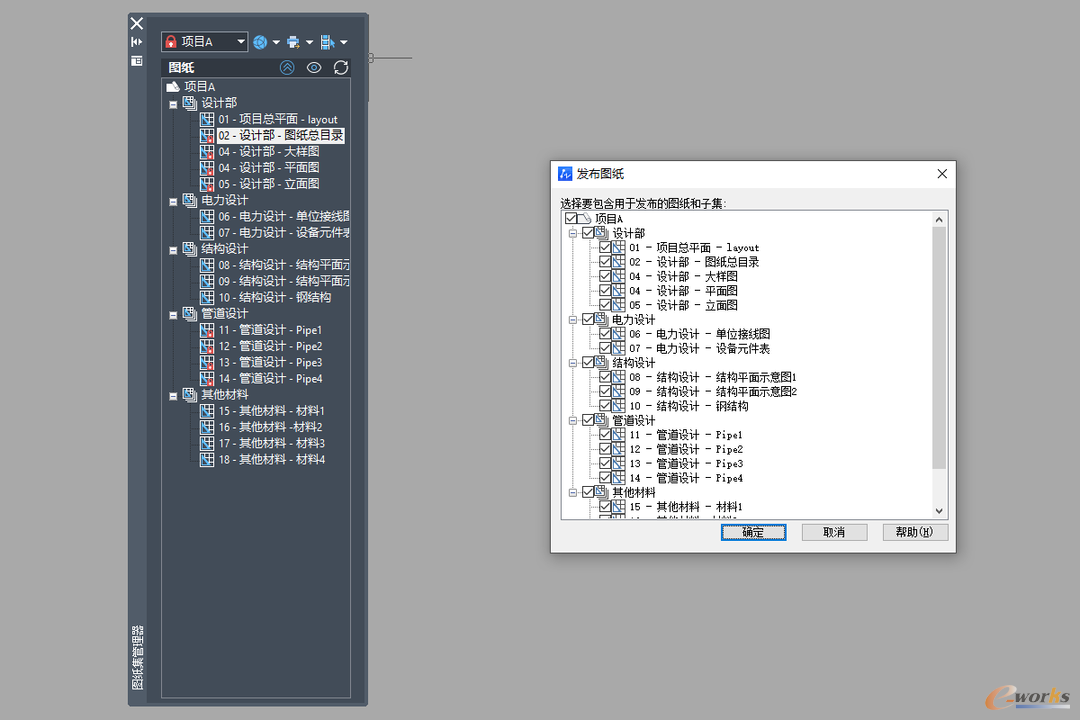

选择面板中的图纸打印

       当然,如果一个项目中的图纸数量众多,那么通过上面的方式选择图纸打印会略显麻烦。对此,中望CAD支持设计师在面板上设置打印列表,设计师可以从列表中选择任意数量的图纸进行打印,非常便捷高效。

选择列表中的图纸打印

选择列表中的图纸打印

       此外,中望CAD的图纸集还支持电子传递功能(ETransmit)。该功能可以将选中的图纸自动打包成一个压缩文件夹,方便设计师将图纸归档或打包发送给客户。

使用电子传递功能打包图纸文件

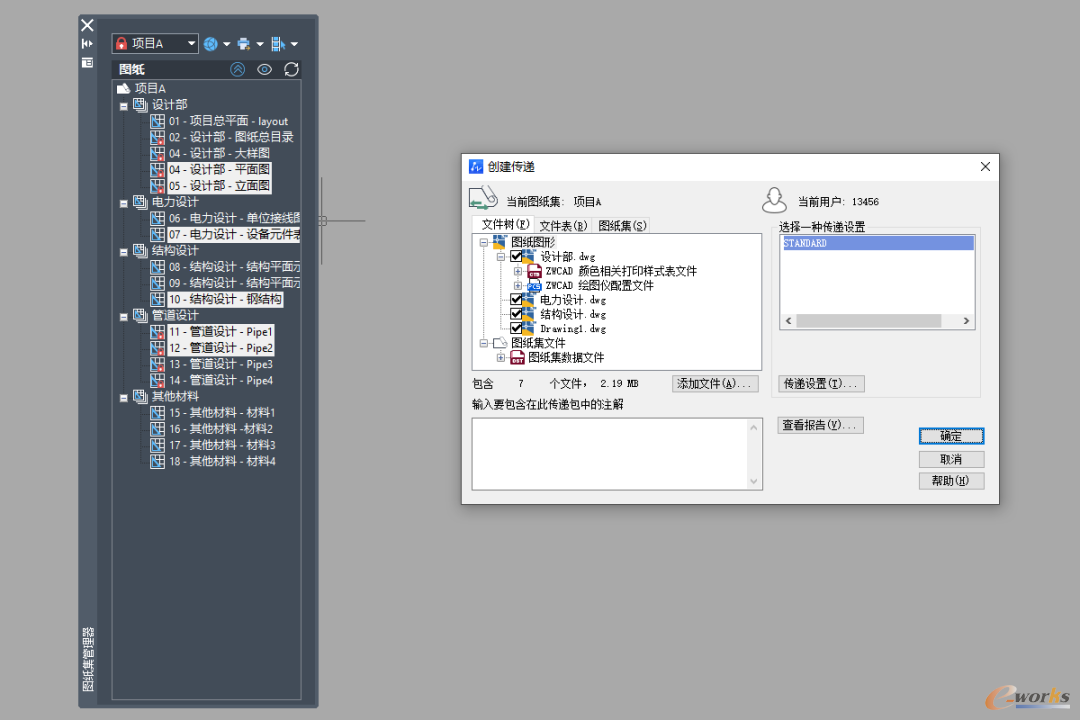

使用电子传递功能打包图纸文件

小结

       中望CAD的图纸集是一个强大且实用的图纸管理和打印工具,可以帮助设计师更高效地管理和打印图纸。
