随着产品复杂性的提高，对三维CAD工具的需求日益提高，同时三维CAD技术在可视化装配、处理、干涉检查以及CAE/CAM方面的优势，也让企业越来越重视三维CAD的应用，在这种背景下，规范、高效地应用三维CAD，不仅可以提高企业的工作效率，同时可以节约成本，提高企业的竞争力。
ABC公司作为国际知名的外企，成功应用NX已经十多年，积累了丰富的经验，并建立了成熟的应用模式，本文以此为基础，介绍NX在该企业的基本应用情况。
1.License配置
1.1硬件设置
NX的license支持浮动，通过license服务器允许更多的用户使用一定数量的NX license，当用户需要使用license时，从license服务器上获取license，获取到后就占用了一个license，关闭NX命令或者程序时，就释放了license。当同时使用license的用户数超过了购买的license数量时，其他用户就获取不到license，只能等待别的用户释放后，才能使用。
图 1浮动license设置
对于全球化的公司，在进行license架构时，可以充分利用时差的优势，例如美国和中国，完全处于相反的工作时间，所以当中国的员工处于工作时间时，美国的员工已经下班了，在这种情况下，中国和美国的公司可以共用一个license服务器，这样可以节约大量的成本。
1.2配置因素
NX作为Siemens PLM Software 的高端三维CAD/CAM/CAE软件，其license的价格不菲，如何有效地配置license是企业值得研究的课题，在实际的应用中着重研究以下几个方面的需求
1)业务因素
License的配置与企业的业务密切关联，不同类型的企业，对NX的需求不同，有的对曲面造型使用比较频繁，有的对钣金模块应用较多，针对这不同的需求，license的配置也不同。
2)项目因素
项目的进度情况也是影响license配置的因素，对一个项目来说，前期是建模和装配，只有在项目的后期才会用到制图，这时需要统计大多数项目的进度情况，从而配制出合理的license数量。
举个例子来说，一个拥有30个结构工程师的研发中心，对建模、工程图、装配的license配置应如何？如果购买30个建模license、30个工程图license、30个装配图license，那势必会造成license的浪费，浪费企业花去大量不必要的资金，因为一个工程师不可能同时使用建模、工程图和装配的license，这时就需要考虑项目的进展情况。
3)协同因素
对于跨国集团，在全球各地都设立了众多个子公司，如何保证各个研发中心之间的协同设计，也是配置license需要考虑的因素。
在NX里，同一个造型可以用多种方式来实现，使用不同的方式代表了不同的license，如果各个研发中心使用不用的license来实现，那必然造成甲员工设计的模型别人无法编辑，从而影响协同设计。这时就需要统一License配置，统一建模方式，从而做到Design anywhere, produce anywhere, support anywhere（无论何处设计，无论何处生产，无论何处支持）。
2.标准化
三维CAD软件的标准化设置，是建立协同设计的基础，从而保证“Design Anywhere, Produce Anywhere”（无论何处设计，不管何处生产），使所有的工程师面对的都是统一的三维模型，统一的二维图纸格式，提高协同设计的效率，具体包括以下内容。
2.1实现方式
在企业里实现三维设计的标准化有两种方法
1)NX的设置
NX支持统一管理各个客户端的设置，通过限制普通用户修改NX的默认设置，保证了各个研发中心使用了全球统一的NX设置。
2)Teamcenter的设置
通过Teamcenter管理包含标准模板的种子文件，工程师通过调用种子文件进行设计，从而保证工程师使用了全球统一的模板，设计了基于标准设置的产品。
2.2标准设置
1)三维建模设置
设置草图规范，没约束时的颜色以及完全约束时的颜色。
设置层规范，命名不同的层名，定义不同的特征的层放置范围，例如草图放置在层60-90之间。

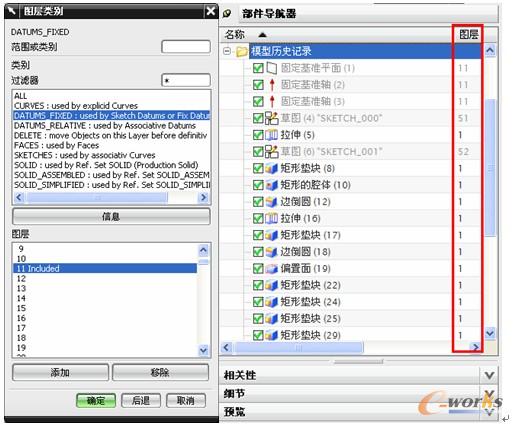

图 2层设置
设置定义不同特征的默认颜色，例如普通的三维模型为黄色，片体为紫色，这样既与系统默认的颜色设置没有冲突，又可以方便工程师区分不同的表面。
图 3特征的默认颜色
2)装配设置
定义不同的引用集名，在装配体里通过选择相应的引用集查看不同形式的装配体。

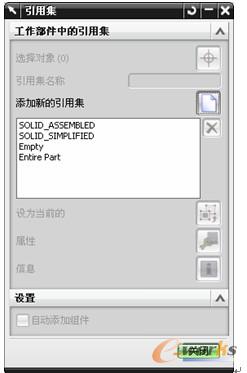

图 4引用集设置
3)二维工程图设置
通过定制的标题栏工具条，定义了二维工程图的模板样式。
图 5标题栏工具条
这样通过标题栏向导，可以给二维工程图自动添加图框和标题栏
图 6标题栏实例
4)更改标记设置
定义了更改标记工具条，通过与上一版本的对比，在修改过的地方标记黄色，通过这种统一的方式，让评审员可以清楚地看到与上一版本的区别。

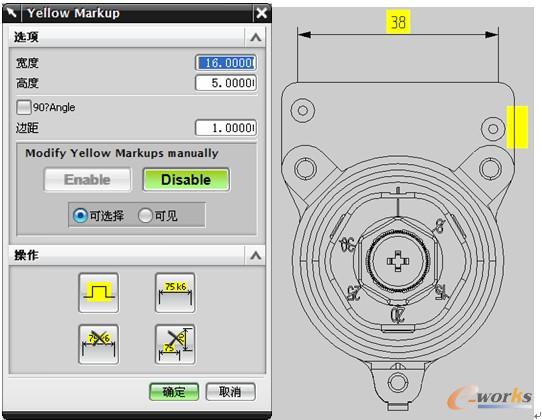

图 7更改标记设置
3.数据管理
3.1轻量化
轻量化是实现全球共享与全生命周期可视化的关键，可以在多个组织乃至整个供应链内实现产品信息的准确、安全及有效共享。JT™数据格式是PLM领域业内首个三维虚拟ISO标准，也是NX的标准轻量化文件，通过JT文件，可以满足，可以保证部门经理以及采购、生产等非研发部门的员工不需要打开NX就能查看三维模型以及二维工程图，节省NX license费用，提高设计以及生产的效率。
3.2数据模型
三维CAD的管理，包括三维模型、二维工程图、装配图、轻量化文件等数据的管理，不仅要保证数据的准确完整，还要保证数据之间的关系准确有效，这类数据关系包括三维模型和二维工程图之间的对应关系、三维模型和装配图之间的对应关系等。在ABC公司，通过Teamcenter的面向对象的管理方式，建立了零件的数据模型，以零件为对象，把三维模型、二维工程图、表单文件、材料等作为它的属性，并建立属性之间的关联，然后通过装配不同的对象形成不同的装配体。具体如下图所示

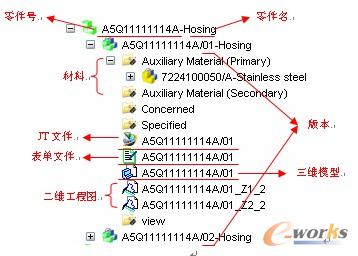

图 8 Teamcenter的数据模型
通过以上的图示可以看到，A5Q11111114A为零件号，Housing为零件名，在该零件下有2个版本，分别为01版、02版。在每个版本下面有零件使用的材料（编号为7224100050），零件的三维模型（以及轻量化的JT文件）、表单文件（包含了零件的基本特征）、二维工程图（有两张图纸分别为A5Q11111114A/01_Z1_2、A5Q11111114A/01_Z2_2），并且通过Teamcenter建立三维模型和JT文件之间的关联、二维工程图和三维模型、表单文件以及材料之间关联，从而满足了企业对三维CAD数据的管理要求。
3.3轻量化
3.4全球协同
站点内部协同：通过Teamcenter进行内部协同。Teamcenter存储了本站点所有工程师的设计数据，在同一个装配体中，负责甲零件的工程师可以通过Teamcenter实时看到负责乙零件的工程师的设计结果，然后根据乙零件实时调整甲零件的设计，实现站点内部的协同设计。
站点之间的协同：由于各个站点的数据模型完全一致，所以可以通过Teamcenter Multi-site实现。具体步骤如下：
1.首先由工程师在站点A的Teamcenter里发送数据到其他站点（B和C）；
2.其他站点的工程师在本地Teamcenter搜索该数据，这时该站点的工程师对该数据只有读权限，不能修改；
3.其他站点的工程师如果想修改，需要导入该数据并获取所有者权限，然后进行更改；
4.通过定时的同步机制，保持两个站点之间的数据一致。
具体如下图
图 9机械设计站点间协同原理
4.管理规范
随着全球采购的日益加深，提高图纸质量，保证图纸和三维模型包含所有必须的信息越来越重要，这样才能使供应商依据图纸和三维模型直接生产出零件，而不需要额外的询问。
对一个研发中心来说，图纸和三维模型是一种工程语言，它定义了产品的质量，而图纸和三维模型的管理规范则定义了基本的质量水平，它包含了很多知识，包括图纸创建的流程、零件（塑料件、齿轮、压铸件）的设计、三维模型和图纸的标准图示、尺寸定义、基本描述等内容，在应用这些管理规范的十多年里，该公司的图纸和三维模型的质量不断提高，并且逐步由原来的只向供应商提供全尺寸图纸，慢慢过渡到提供非全尺寸图纸和高质量的三维模型，保证了供应商加工零件的效率。
5.总结
通过以上全球通用的标准化设置以及基于协同的数据管理平台，保证了全球各子公司应用同样的NX设置，生成标准的三维模型以及统一的二维工程图，保证了模型和图纸的质量，同时提高了全球协同设计的效率，从而提高了企业的竞争力。
