基于Simufact Forming软件的logo压印成形案例(上)

2017/8/10    来源:e-works    作者:李斌
关键字:Simufact Forming  压印成形
本文主要介绍的是采用simufact forming软件对logo进行压印成形模拟的操作过程。
    运用simufact forming软件对simufact的logo进行压印成形,主要步骤可以概括为创建一个项目(project)、将模具和坯料的几何体赋予到项目中、定义材料、定义压力机、添加摩擦、设置温度、定义模拟条件七步,最终成形结果图如下。

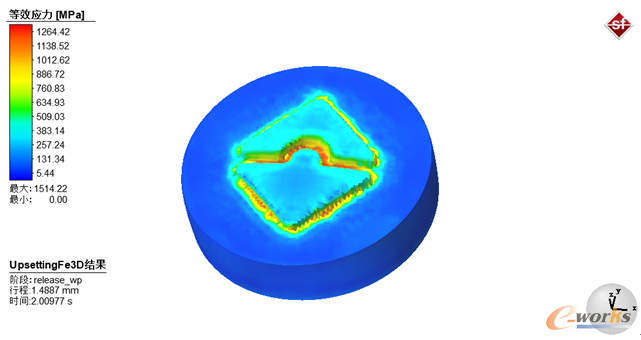

图1 logo成形应力云图

图1 logo成形应力云图

    接下来介绍具体的操作步骤。

    1.创建一个项目(project)

    首先,创建一个冷成形的工程项目并选择墩粗成形工艺,然后运用三维仿真模拟,并采用有限元求解器求解,具体操作如图2、3所示。

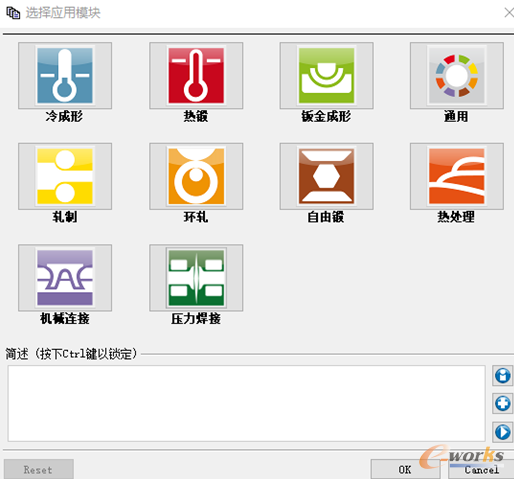

图2 选择成形模块

图2 选择成形模块

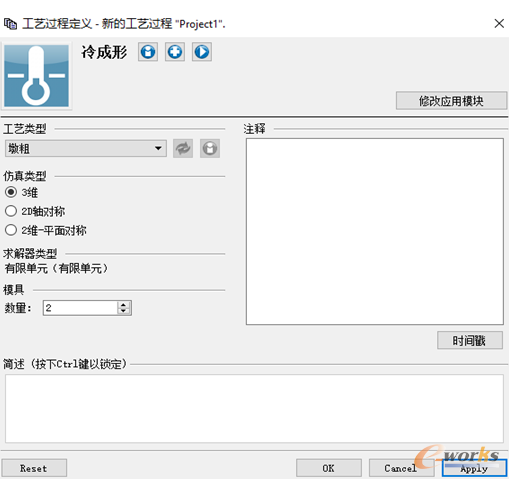

图3 选择加工工艺过程

图3 选择加工工艺过程
