基于Simufact Forming软件的logo压印成形案例(上)

2017/8/10    来源:e-works    特约撰稿人:李斌
关键字:Simufact Forming  压印成形
本文主要介绍的是采用simufact forming软件对logo进行压印成形模拟的操作过程。


    4.定义压力机

    在“备品区”点击鼠标右键,鼠标滑动选择“压力机”——“手动定义”,如图10所示。在弹出来的对话框中选择“曲柄压力机”,曲轴长度20mm,连杆长度100mm,转速30rpm,如图11所示。点击“Apply”,曲柄压力机便会出现在“备品区”中。

图10 定义压力机

图10 定义压力机

图11 曲柄压力机参数

图11 曲柄压力机参数

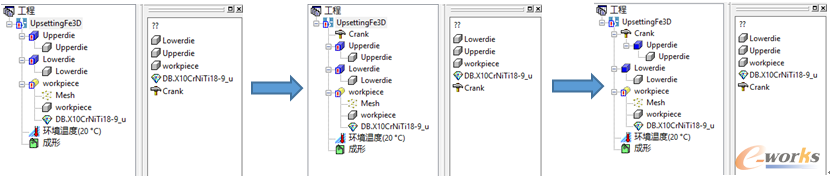

    将出现在“备品区”中的曲柄压力机拖拽到相邻左边的project的根目录中,然后将上模(upper)拖拽到曲柄压力机目录下,完成压力机的赋予工作。如图12所示。

图12 将上模(upperdie)赋予到压力机上

图12 将上模(upperdie)赋予到压力机上
