CAE供应商选型之AWR篇

2018/1/8    来源:e-works    作者:e-works郝秋红
关键字:AWR  CAE选型  EDA
AWR公司软件主要为射频集成电路(RFIC),多芯片组件(MCM),含有高频无线电路及系统的印刷电路板(PCB)及光电市场所应用。AWR公司提供一套完整的EDA软件解决方案,简化了产品的概念,仿真到生产的整个流程。

1 AWR简介

    AWR公司(2011年被美国国家仪器公司National Instruments收购,做为NI的一个全资附属公司进行运作)是全球射频/微波电子设计自动化EDA)工具的领先供应商与行业领跑者,其EDA产品广泛用于手机,卫星通信系统和其他无线通信电子产品的设计与仿真。应用AWR产品进行设计,工程师可以快速开发出高技术含量,稳定可靠的新产品,大幅提高设计效率,降低成本。全球超过700家公司应用AWR的产品,几乎涵盖了全部的射频/微波电子器件和系统的生产商。

2 AWR产品与解决方案介绍

    AWR公司软件主要为射频集成电路(RFIC),多芯片组件(MCM),含有高频无线电路及系统的印刷电路板(PCB)及光电市场所应用。AWR公司提供一套完整的EDA软件解决方案,简化了产品的概念,仿真到生产的整个流程。AWR公司也就产品,库的建立和设计方法提供咨询服务。AWR公司不断对产品进行优化与创新,其产品架构和开放式软件平台充分展现了公司在射频、微波和毫米波设计应用领域的专业技术与多年的经验积累。

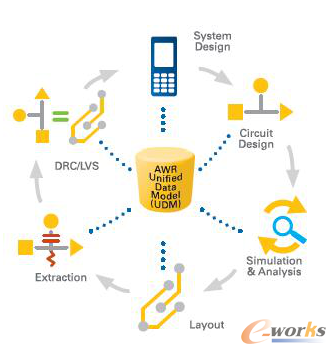

    1

    AWR的射频/微波设计产品套件包含系统仿真工具(Visual System Simulator™),电路仿真工具(Microwave Office®和Analog Office®)和电磁分析工具(AXIEM®和Analyst™)。为了扩展这些设计环境的功能,AWR向射频/微波设计者提供了AWR Connected™等更完整、更有效率的解决方案。

    2.1 Microwave Office:射频/微波电路设计软件

    Microwave Office®设计套件为设计者提供了射频和微波电路,包括微波集成电路和单片微波集成电路全面的,易于使用的软件解决方案。其构架无缝整合了AWR强大的创新的工具以及由合作伙伴公司提供的针对某一特定应用的工具,使得他们的射频/微波设计更快速更容易。从设计输入(原理图与版图),通过谐波平衡和时域仿真来综合,优化,电磁提取和验证,Microwave Office软件充分展示了射频/微波设计的未来趋势。

    2

    功能:

  •     原理图/版图设计
  •     线性与非线性电路仿真
  •     电磁分析
  •     综合,优化与结果分析
  •     设计规则检查/版图-原理图一致性检查(DRC/LVS)

    应用

  •     微波集成电路(MICs)
  •     单片微波集成电路(MMICs)(小信号和射频功率)
  •     射频印刷电路板(PCBs)
  •     集成微波组件

    2.2 Visual System Simulator:无线通信系统设计

    Visual System Simulator™(VSS)为当今复杂的通信系统提供了一个完整的软件设计环境,它使工程师们能够在通信设计中为每个底层组件设计合适的系统构架,制定适当的规范。

    与AWR的旗舰射频/微波设计套件Microwave Office®一样,VSS也建立在AWR统一数据模型之上,无缝地实现了系统和电路的协同仿真。

    3

    功能

  •     系统指标制定
  •     算法开发
  •     调制信号创建
  •     与电路工具的联合仿真
  •     端到端仿真
  •     预测无线一致性测试
  •     半实物仿真

    应用

  •     无线通信系统如:LTE、 DVB-H/DVB-T、 WiMAX/ 802.16d-2004/802.16e-2005、CDMA2000、GSM/EDGE、WLAN/802.11a/b/g、3G WCDMA FDD、IS95;
  •     独有的有线/无线通信标准;
  •     雷达系统;
  •     电子战,电子对抗,电子支援等其它射频/微波系统。
