CAE供应商选型之Anwise篇

2018/1/11    来源:e-works    作者:e-works郝秋红
关键字:Anwise  CAE  安怀信  正向设计  SimV&Ver  Comet  C-SDM  DFX

1 Anwise简介

    北京安怀信科技股份有限公司(简称Anwise)是中国首家以正向研发服务为主营业务方向的新三板挂牌公司,股票代码 836426。自2005年开始,中国最早进行CPPD(协同产品制造研发)正向研发流程及工具推广团队,十年来,先后为航天、兵器、高铁、重机等高端装备制造业搭建了全正向研发流程集成平台,完成最早一批中国自主产品研发环境的搭建,包括中车集团的自主250公里动车的全自主设计平台。公司的使命是:服务智能制造,面向中国创新企业转型正向设计,帮助企业建立正向设计所需要的工具、环境和基础数据。

2 Anwise产品与解决方案介绍

    2.1 正向设计工具

    2.1.1 SimV&Ver仿真模型验证与确认工具包

    SimV&Ver是安怀信科技与包括SDA(结构动力学协会)、COMET Solutions在内的美国数家机构和公司合作,具备独立产权和品牌的V&V(仿真模型验证和确认)解决方案。它旨在解决仿真用户遇到的以下问题:

    (1)CAE仿真结果如何与实验结果进行校验及修正

  •     仿真结果被输出,能够与实验结果自动比对,进行误差判断;
  •     如果误差超过许可,则自动更新CAE模型的网格、边界条件、载荷等设置,重新计算,直到误差符合要求;

    (2)校核完毕的CAE仿真过程被保存为分析规范和模板,如何建立虚拟样机库

  •     校核后的仿真规范如何建立
  •     校核后的仿真规范如何能够被集成在分析模板中,并能够自动运行
  •     产品的多层级虚拟样机模型库如何建立;

    (3)V&V校核完毕的CAE规范和模板如何作为仿真部门的成果在企业内部发布并应用

  •     CAE模板的准确性经过确认,可以被放心使用;
  •     任何人调用同一模板,得到完全一致的结果;
  •     模板可以被纳入研发流程中作为标准环节;

    1

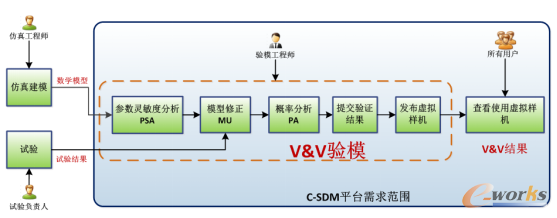

    图1 验模流程

    SimV&Ver包括以下模块:

  •     SimV&Ver Statics 静力学模型验模工具
  •     SimV&Ver Vibrant 动力学模型验模工具
  •     SimV&Ver Math 数学模型验模工具
  •     SimV&Ver CFD 流体模型验模工具
  •     SimV&Ver EM 电磁模型验模工具
  •     SimV&Ver CAST 模型仿真实验一致性分析工具

    2.1.2 Comet多学科联合仿真工具

    Comet开发目标是为了解决面向多学科仿真的快速方案选型问题。

    Comet主要面向解决以下挑战:

  •     多学科联合仿真:
  •     CAE分析可能用到光/机/热/电等多个学科的仿真分析工具,如何建立多学科联合仿真的环境;
  •     0-1D/3D 仿真混合建模:
  •     在仿真分析中,除了3D CAE有限元模型外,海有些模型,或者模型中的某些部分,是利用Matlab/Am-sim或者C/Fortran语言建立的0-1D数学模型,如何建立两类模型的混合仿真。
  •     同一类工程问题使用一个通用仿真分析模板:
  •     仿真模板如果必须绑定某一个几何模型,就使得模板失去了通用性,也无法在创新设计时利用已有的仿真分析模板,如何为同一类工程问题建立一个通用的仿真分析模板,可以大大提高仿真模板的工程价值和利用率;
  •     仿真驱动设计;
  •     通用仿真分析模板由仿真人员制定,但如何能够被产品设计人员所直接使用,设计人员可否利用这个仿真分析模板,通过改变设计参数和设计拓扑,自动获得创新设计的性能仿真结果,以及是否满足各学科规范的要求;

    2

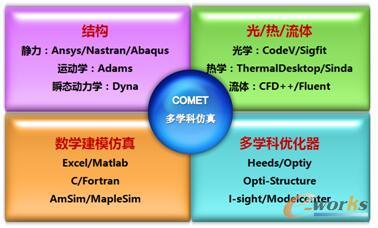

    图2 Comet多学科的联合仿真
