简易数控车刀座设计改进实务

2018/6/13    来源:e-works    作者:张世君
关键字:刀具改善  内孔刀座设计
在离心式水泵加工过程中,由于内孔刀具的长度受限,刀具悬伸超出4-6倍的限制,刀具容易打颤,切削效率较低,由此设计了系列化刀座及刀套,经过反复的设计改进及实践应用,很好的解决了刀具打颤、刀具悬伸、刀具快速更换的等技术问题,提高效率,节约了换刀时间,为大家进行详细的介绍。

3.形成系列化产品

    系列化产品包括内孔刀具、刀套、钻夹帽、莫氏锥柄、攻丝浮动刀柄、中心铰孔等系列化的刀套,与全技能数控车全部刀套整合通用;见图9。

加工示意图

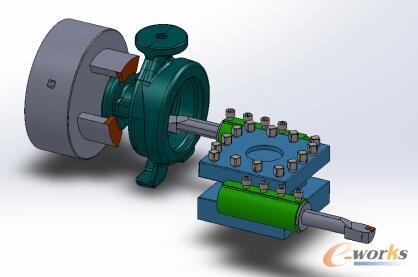

图9 加工示意图

    刀杆、刀套、刀座爆炸图及详细说明,见图10,图11。

刀具、刀套、刀座爆炸示意图

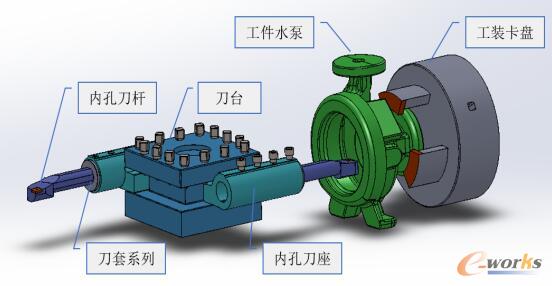

图10 刀具、刀套、刀座爆炸示意图

装配等视角图

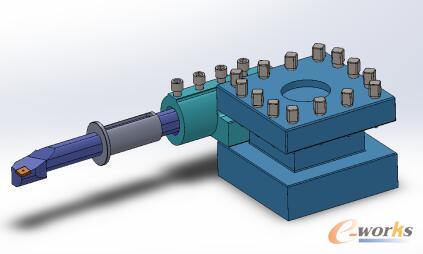

图11 装配等视角图

    系列化刀套规格如下:图12,表1,图13。

内孔刀套尺寸图示

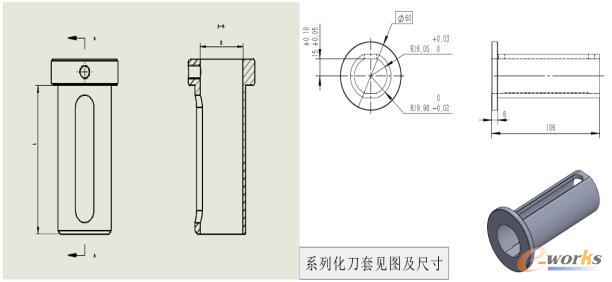

图12 内孔刀套尺寸图示

    ●内孔尺寸见表1:

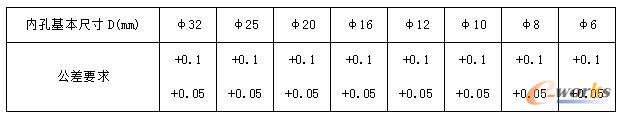

表1 内孔刀套内孔尺寸规格表

内孔刀套内孔尺寸规格表

规格不同的内孔刀套

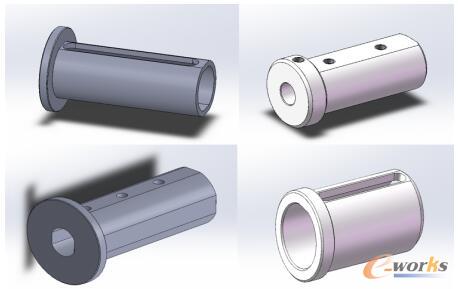

图13 规格不同的内孔刀套
