机床电气柜结构功能与配置的设计

2021/9/9    来源:互联网    作者:张悦华  韩笑
关键字:电气柜结构  电气柜配置设计  接线设计
电气工程师对机床电气柜的设计和内部元件接线是一个必要掌握的技能,本文介绍电气柜结构与功能的设计与探讨,还有对电气柜配置的设计,以及内部接线设计,对电气元件的原理和应用、线路的连接都有相应的提升。
1 电气柜结构与功能

       我国在新型工业和高新技术领域不断的在发展和提高,对加工领域和加工设备方面需求和精度要求在提升,从以前的单控制系统到现在的多元件的控制系统,电气柜(图1)的结构与功能在日益翻新,接线和调试,将以往的线路缺陷和不符合实际要求的内容都做了改进,从设计上得到提高。

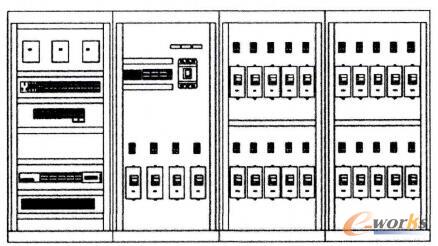

电气柜设计图

图1 电气柜设计图

       电气柜的结构设计可以从框架、电气元件、电气面板这几个方面,电气柜的内部布局主要包含电源区、控制区、电气接线区,电气面板的结构上包含指示区域、对机床调控、机床电气接线,内部的元件数量主要根据机床电路图进行设计,例如机床的正反转,电路图中需要两个接触器进行控制电动机的正转和反转,以此类推,最终确定内部元件。

       机床电气柜的功能需要满足机床的控制要求,例如机床电动机的控制,包含点动和长动,还需要可以对电动机顺序控制、正反转控制,还需要满足对机床进给系统、冷却系统的控制,还需要有机床运行状态的掌控功能,信号报警、照明、紧急停机停车的功能。

2 电气柜配置设计

       机床电气柜内部的配置(如图2)根据机床运动部件的需求和电气控制原理图进行设计,在电气柜元件配置方面都有各自的安装位置,有些元件不是在电气柜内,是在执行元件上,例如电磁铁就是在变速箱上,压力继电器是在液压西戎的液压泵站上,电气柜内主要是开关、按钮、常用调节元件、控制元件、保护元件等。

电气柜内部配置实物图

图2 电气柜内部配置实物图

       电气柜内部配置上相同或者类似的元件归类安装,同时在柜内减少组件之间不必要的连线,连线主要根据元件和控制器进行,强电元件和弱点元件分开,不要影响他们之间的使用,产生干扰,内部配置的元件需要排列或有规律安装,元件和控制器之间不要有干涉,影响调试和维修。

       机床电气柜的其他配置方面需要有保护装置和扇热装置,保护装置主要是保护内部元件的使用,一个是柜体保护,电气柜四周利用钢板,另一个是气密性保护,防止液体灰尘影响元件使用;扇热是因为电气柜内部元件比较多,同时电缆使用时候也会温升,所以电气柜内部运行一段时候,会升温,需要有专门的风扇进行降温,防止元件高温损坏或者线路老化短路。

3 接线设计

       因为电气柜的空间有限,在电气柜设计上要求电柜的外形尺寸不要过大,所以会导致内部元件和走线需要规范,在电柜接线之前需要进行接线图设计,设计根据国家标准绘制线路图和元件符号,接线图的位置要与实际布局相同,同时还要将同一电器元件线圈及触点集中绘制,接线图中的电缆都采用细线。

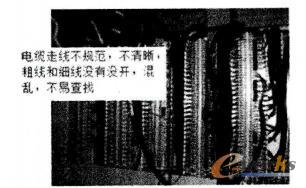

       在电气柜实际接线的时候,需要电缆接线清晰明确规范,不要混乱不便于查找,如图3。

电缆接线清晰明确规范

图3 电缆接线清晰明确规范

       对于柜内电气元件数量多,接线复杂的电气柜,在电柜内部进行线槽处理,将电缆在其内布置,将交流电缆和直流电缆区分布线,防止它们之问的干扰,高电压与低电压也是同样需要分开,一下粗的电缆在接线的时候,要考虑内部导线的弯曲半径,避免对其损伤。

       电气元件接线符号和电缆线号对应,也可进行自行粘贴标记,带有电阻的Profibus插头,需要一个电缆接线的,在连接的时候导线与第一个接口连接,需要两根时候,连接的两根导线是在插头内串联的。

       电气柜的接线总体要求就是,接线可以一一对应,布线规范,清晰便于后期维修和查找。

4 结论

       在国内机床的发生随着经济大饿发展不断壮大,促使加工企业不断的增加,对机床和数控机床的需求也在增加,机床的质量也相对提升,不仅在硬件上提升,电气控制系统也需要完善,排除机床控制对正常运行的影响,国家和个人都要加大对这方面人员的培训。
