仪表设计之电缆走向图设计

2022/8/27    来源:EPLAN    作者:宋腾
关键字:电缆走向图设计  布局设计
本文主要介绍了在EPLAN 2022平台中使用预规划(Preplanning)软件进行控制室、配电间机柜布局设计方案。
仪表设计:电缆走向图设计

       在本章节中,我们将为大家介绍,采用EPLAN软件的FieldSys模块绘制电缆布线图,其中包括桥架布局设计和电缆走向图设计两个部分,以及通过电缆走线图自动输出相关的电缆表及材料表。

       FieldSys模块是一个支持在平面布局图进行电缆桥架布局、绘制电缆布局图并自动计算布线长度的设计工具。即当用户完成电气原理图/仪表回路图设计之后,可采用该功能继续在EPLAN平台中创建电缆桥架布局图、电缆走向图设计,通过拖拽的设计方式将电气、仪表设备放置在导入的场坪/厂坪2D平面图中,并在该平面图中设计完布线路径后,软件自动进行布线设计并计算电缆长度、桥架长度、材料用量等。基于此设计目标,本章节将以电缆走线图为例进行介绍。

新建“拓扑”页

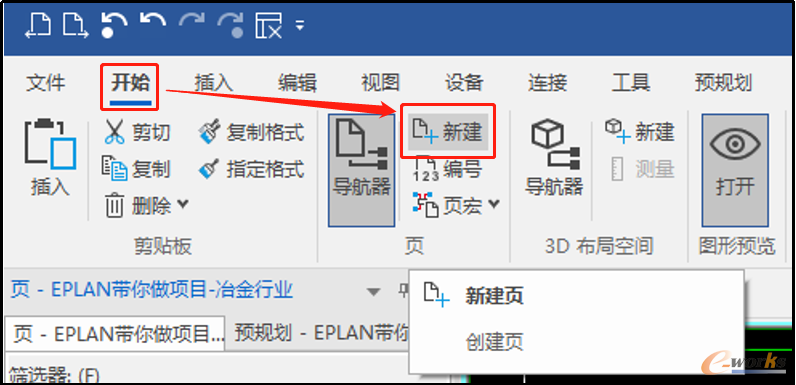

       通过工具栏“开始—插入”新建页,如下图所示:

插入新建页

图1 插入新建页

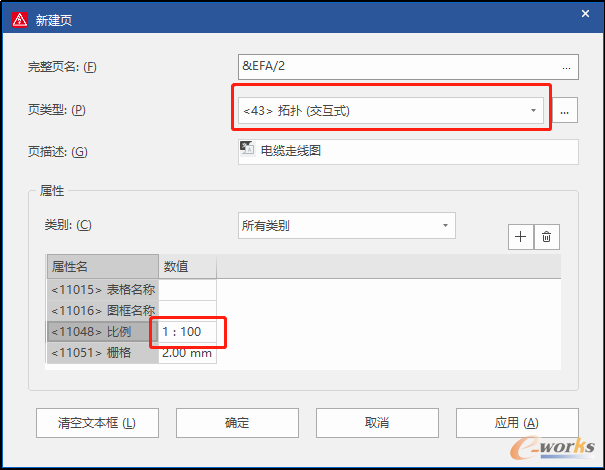

       “新建页”属性如下图所示:

       页类型:拓扑(交互式)

       比例:“1:100”(注:比例值需要根据实际现场平面尺寸进行计算,A3图纸的幅面是420×297mm,如果比例是1:100,对应现场平面的尺寸是42×29.7m),建议该比例尺与即将导入到软件中的厂坪/场坪图的比例尺保持一致。

“新建页”属性

图2 “新建页”属性

导入现场平面图

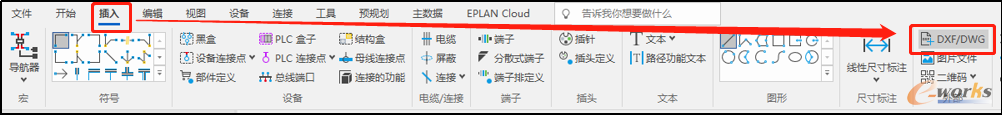

       现场平面图可通过工具栏“插入—DXF/DWG”,插入图形,如下图所示:

插入图形

图3 插入图形

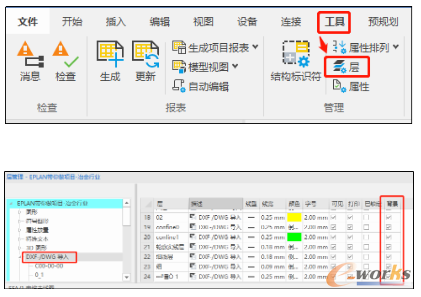

       插入现场平面图后,通过工具栏“工具—层”打开层管理窗口,将导入的DXF/DWG图层设定为背景,如下图所示:

导入的DXF/DWG图层设定为背景

图4 导入的DXF/DWG图层设定为背景

       (注:为避免对现场平面图的误操作,可勾选“背景”项,使平面图作为背景,不被选中,必要时也可以将“已锁定”项同时选中)

加载符号库

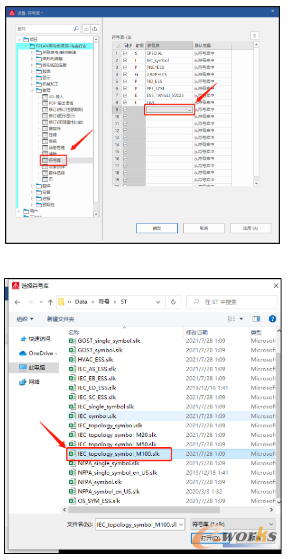

       通过菜单“文件—设置”打开设置对话框,在“设置:符号库”窗口添加新符号库,在“选择符号库”对话框中选择符号库:

       “IEC_topology_symbol_M100.slk”,如下图所示:

在“设置:符号库”窗口添加新符号库

图5 在“设置:符号库”窗口添加新符号库

       注:符号库选择对应关系如下:

       【IEC_topology_symbol】对应拓扑页比例  1:1;

       【IEC_topology_symbol_M20】对应拓扑页比例  1:20;

       【IEC_topology_symbol_M50】对应拓扑页比例  1:50;

       【IEC_topology_symbol_M100】对应拓扑页比例  1:100

       如果没有合适比例的符号库,可以使用“主数据—符号库—比例缩放”,新建一个符号库。

新建一个符号库

图6 新建一个符号库

拖放式放置设备

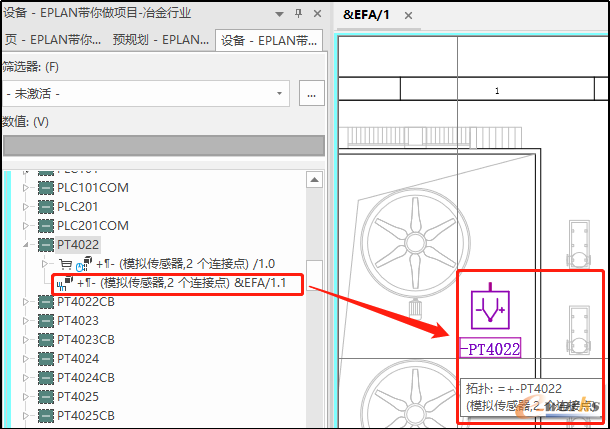

       打开“设备导航器”,把原理图中已定义的设备(端子、传感器、控制器等)通过鼠标直接拖拽到拓扑图上,如下图所示。EPLAN软件会根据设计要求,自动从带比例尺的符号库中加载正确的拓扑图符号。

加载正确的拓扑图符号

图7 加载正确的拓扑图符号

规划布线路径(电缆桥架布线路径)

       完成设备放置后,在布局走线图上规划布线路径和布线点,并可根据需要在规划路径及布线点上进行相应的部件选型。

部件选型

图8 部件选型

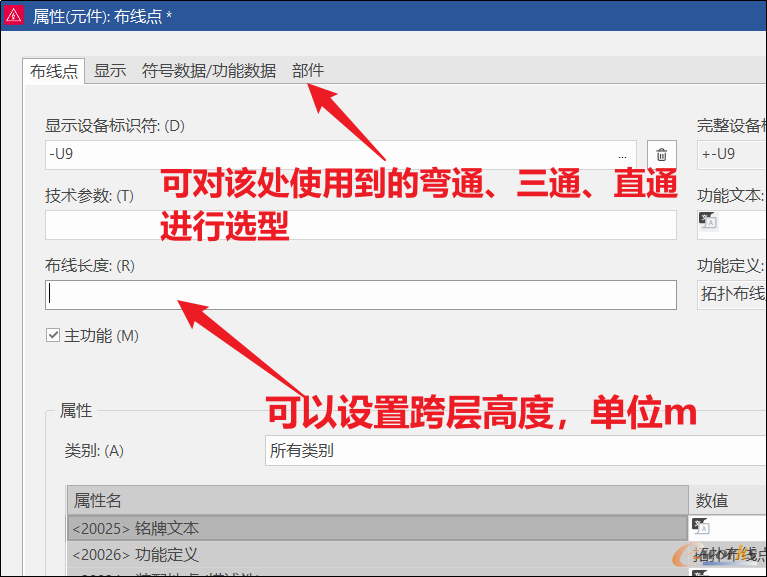

       布线点:布线路径上的节点,用于桥架设计时路径转弯或分叉处(弯通、三通、四通等)。若在此处将设计上弯通、下弯通、跨层设计,则用户可在属性对框的“布线长度”区域内,可直接将弯通高度、跨层高度填入“布线长度”属性中,该数据将会在电缆布线时,计算到电缆总长度当中。同时,用户也可对该设计处的弯通、三通、直通等桥架连接件进行选型。如下图所示:

布线点

图9 布线点

       在EPLAN软件中,布线路径:泛指电缆桥架经过的托架、桥架的路径等;

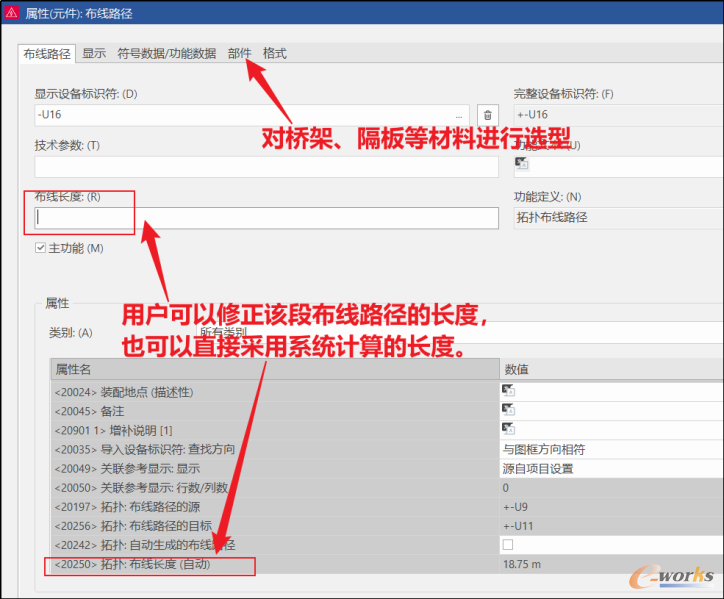

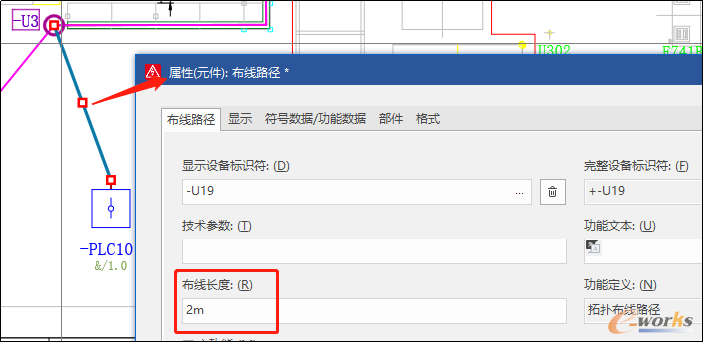

       在属性对框的“布线长度”区域内,可以手动输入布线路径的长度,在属性“<20250>拓扑:布线长度(自动)”数值中,显示手工填写的布线长度值;否则,“<20250>拓扑:布线长度(自动)”显示自动计算的路径长度。在这里,用户可以通过填入布线长度值修正系统自动计算所获得的长度值,也可以在该处对直通、隔板等材料进行选型。如下图所示:

手动输入布线路径的长度

图10 手动输入布线路径的长度

       对于需要考虑使用“槽满率”的用户,可做如下设置:

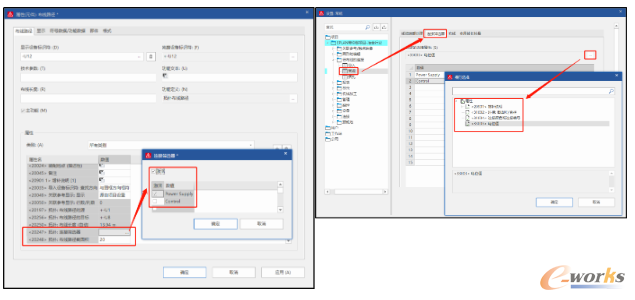

       在布线路径属性对话框中,可通过“拓扑:连接筛选器”,激活对电缆的筛选规则(筛选规则可在“设置:常规”连接筛选器界面进行预设),并可设置“拓扑:布线路径截面积”,实现布线后槽满率的显示,如下图所示:

槽满率的显示

图11 槽满率的显示

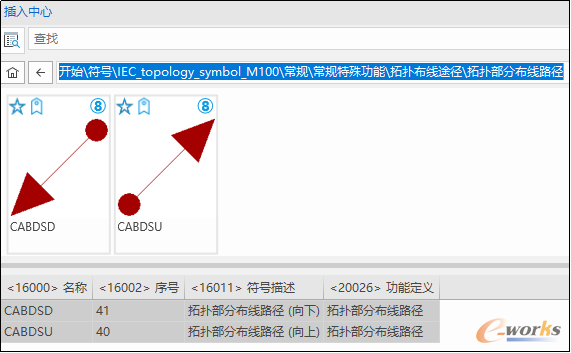

       布线路径高度差:布线路径之间可能存在跨层布线的设计,需要在平面图设计时考虑跨层的高度差,因此在平面图上进行路径规划时,可通过插入“拓扑部分布线路径(向上或向下)”符号,将不同高度的布线路径网络连接起来。可以在“插入中心”对话框中找到该符号。如下图所示:

布线路径高度差

图12 布线路径高度差

       “拓扑部分布线路径(向上或向下)”符号必须成对使用,如下图所示:

拓扑部分布线路径

图13 拓扑部分布线路径

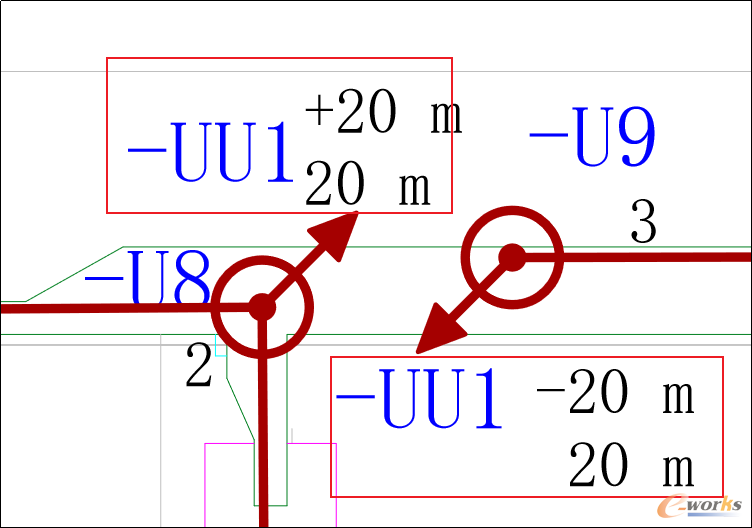

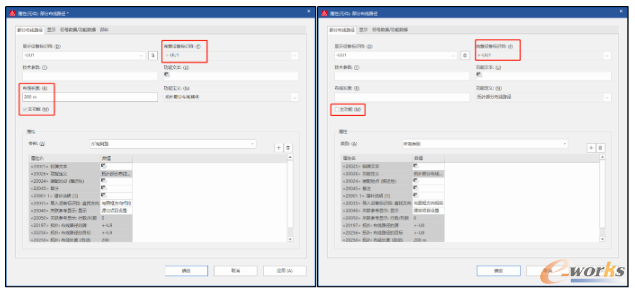

       在这里,UU1是“设备标识符”,想要实现数据互通,实现跨层设计,这个设备标识符一定要相同。其中一个为主功能,“布线长度”(也就是高度差)可手动输入。

设备标识符

图14 设备标识符

布线

       待布线路径规划完成后,可在页导航器中选中该电缆走线图,使其高亮,再执行“连接-拓扑-布线”操作,EPLAN软件将根据规划的布线路径选择最短路径进行自动布线。如下图所示:

电缆走线图

图15 电缆走线图

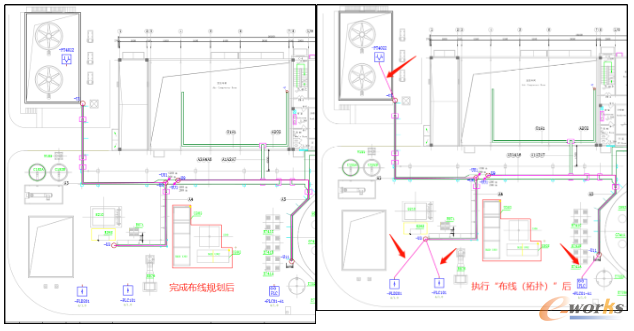

       执行“布线(拓扑)”操作后,布线点与设备之间将生成自动布线路径,可在其属性对话框中手动输入布线长度。如下图所示:

自动布线路径

图16 自动布线路径

       若用户想对设备到桥架之间的电缆路径进行长度修正,可直接双击该路径,对长度进行修改。如下所示。

长度修正

图17 长度修正

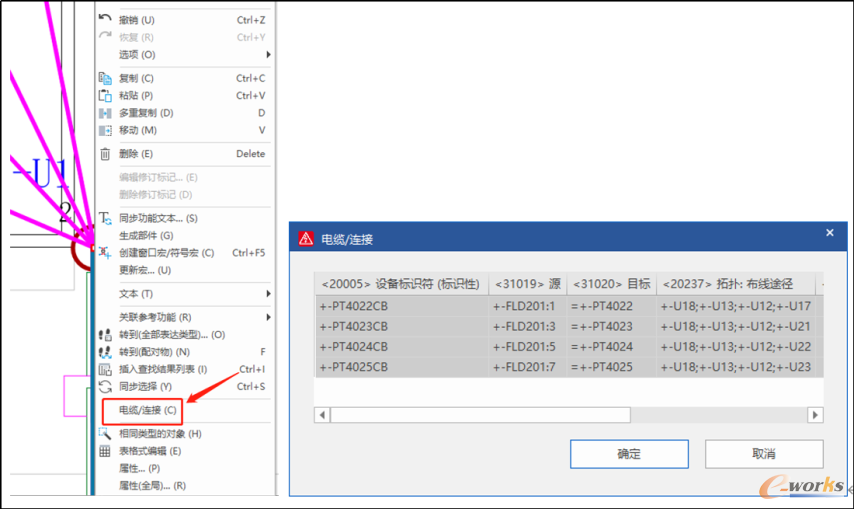

       若用户想查看在当前桥架路径中所有敷设的电缆(编号),可在该布线路径上单击右键,选择“电缆/连接”命令。如下图所示:

查看当前桥架路径中所有敷设的电缆(编号)

图18 查看当前桥架路径中所有敷设的电缆(编号)

自动计算线长

       完成布线之后,软件将根据布线路径长度乘以全局线长裕量系数,计算得出最终电缆长度,其中:

       布线路径长度=布线路径+部分布线路径(高度差)+布线点+自动布线路径;

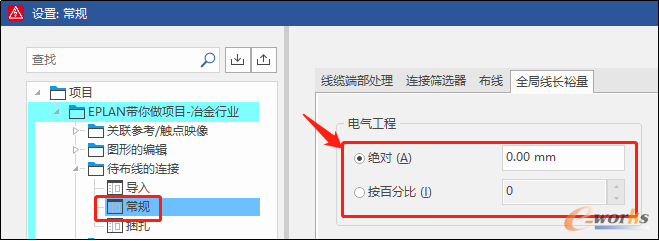

       全局线长裕量可通过菜单“文件—设置”打开设置对话框,在“设置:常规”窗口全局线长裕量选项卡中,按“绝对”或“百分比”进行设置。如下图所示:

设置全局线长裕量

图19 设置全局线长裕量

生成报表

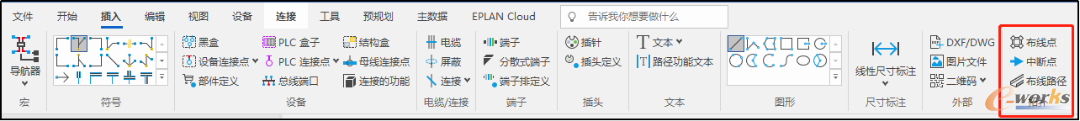

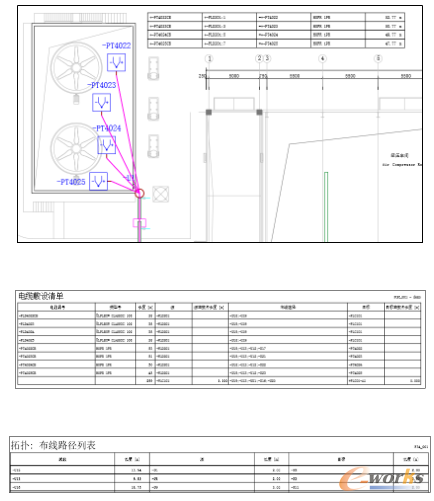

       当用户完成布线操作后,可采用EPLAN软件的自动报表功能,自动输出嵌入式或页式报表,采用的报表类型有:拓扑:布线路径图、拓扑:已布线的电缆/连接、拓扑:布线路径列表。采用适宜的报表,可更方便的进行数据统计,为现场接线提供指导。如下图所示:

自动报表功能

图20 自动报表功能
