EPLAN带你做线束-部件批量替换方法

2022/11/26    来源:EPLAN    作者:陈新忠
关键字:线束  EPLAN Harness proD  部件批量替换
本文介绍了EPLAN Harness proD部件批量替换方法的技巧。

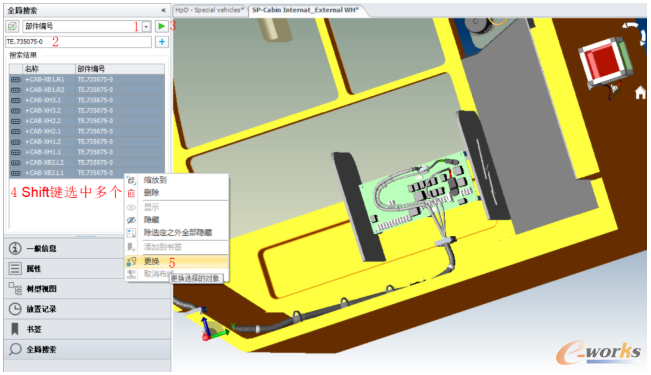

       1.在项目中打开使用到需更换部件的工作区。

       在工作区中的左侧视图中打开【全局搜索】,依次进行如下图步骤所示操作。

       1) 在全局搜索中选择【部件编号】。

       2) 输入需要被替换的部件编号。

       3) 点击“图片”进行搜索,搜索结果中会显示出所有符合条件的元件。

       4) Shift键选中多个元件。

       5) 在全选的区域中单击右键 -【更换】,进入“部件浏览器”对话框。

打开使用到需更换部件的工作区

图1 打开使用到需更换部件的工作区

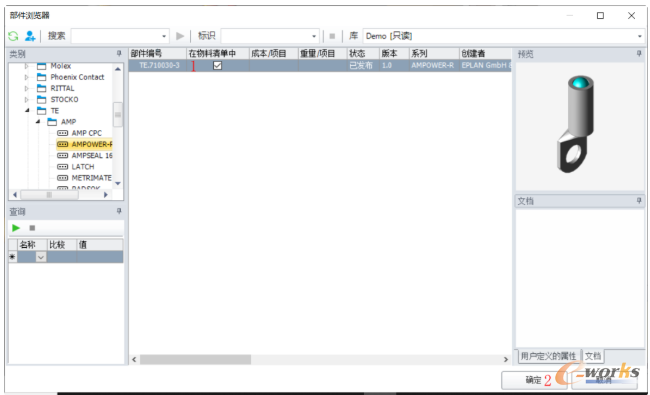

       2.在弹出的【部件浏览器】对话框中选定需要替换的部件,点击【确定】,原部件将被替换为新部件。

选定需要替换的部件

图2 选定需要替换的部件

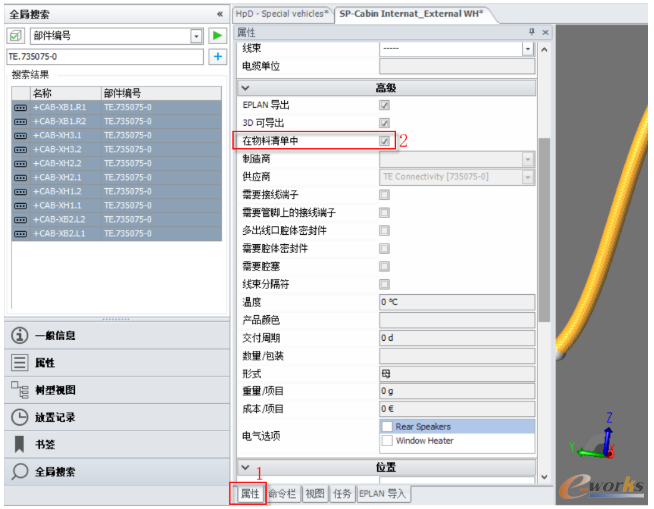

       3.在其属性中确定选项【在物料中清单中】被勾选,以确保新元件会被统计在线束物料清单中,同样的方法也可以批量操作单一元件批量不统计在线束物料清单中。

确保新元件会被统计在线束物料清单中

图3 确保新元件会被统计在线束物料清单中
