基于STM32F4的多通道串口驱动TFT液晶屏显示系统设计

    1 引言



       TFT液晶屏是嵌入式系统中重要的组成部分，但由于TFT液晶屏驱动较为复杂，对处理

器有较高的要求，在大部分8位和16位机、部分32位机中较难实现驱动。文献[1]和文献[2]利

用STM32处理器的FSMC功能实现了对TFT液晶屏的驱动，但此方法具有一定的局限性，只

能在具有FSMC功能的处理器中实现TFT液晶屏的驱动，无法满足没有FSMC功能的处理器(如51单片机等处理器[3-4])驱动TFT液晶屏的需求。


       针对上述问题，本文设计了一种多通道串口控制驱动MUC接口模式的TFT液晶屏的显示

系统，该系统提供4个控制TFT液晶屏的串口通道，使用TFT液晶屏的外部处理器只需有串口

或通过I/O口模拟串口就可以使用TFT液晶屏，简化了TFT液晶屏驱动和使用，降低了使用

TFT液晶屏外部处理器的功能要求，拓展了TFT液晶屏的适应性和使用范围。



    2 系统硬件设计

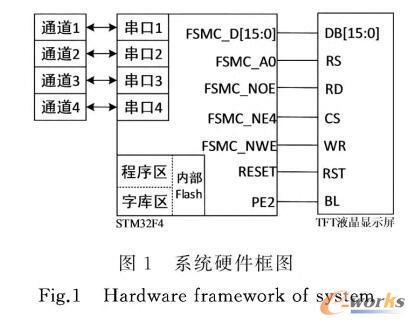

       本文设计的TFT液晶屏显示系统由sTM32F4处理器和TFT液晶屏两大部分组成，硬件框图如图1所示。

图1 系统硬件框图

       液晶驱动控制器是集成于TFT液晶屏的一个驱动芯片，每种控制器具有唯一的序列号，虽然控制器型号众多，但大部分的底层驱动方式是一样的，可以通过STM32F4模拟8080时序进行驱动，差别主要在于控制指令的不同。因此，为了可以兼容多种不同型号的MUC接口TFT液晶屏，本设计采用读取液晶驱动控制器的序列号进行液晶屏的识别，从而执行对应屏幕型号的控制指令，实现多种不同型号液晶屏的驱动。本文设计的TFT液晶显示系统可驱动60.1~177.8 mm(2.4～7 in)5种尺寸，包括ILI9341、IGDP453和SSD1936等15种不同驱动芯片的MUC接口TFT液晶屏。

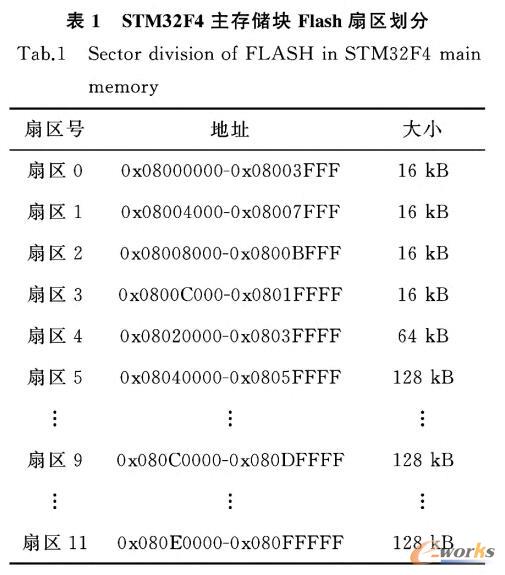

表1 sTM32F4主存储块F1ash扇区划分



    3 系统软件设计



       μC/OS-Ⅲ是一种可移植、可剪裁的实时多任务操作系统，专为嵌入式系统设计，可与应用程序一起固化到ROM中。“μC/OS-Ⅲ以其优异的性能和较高的稳定性已经被移植到8位、16位、32位和64位等多种不同处理器中[8-11]。μC/OS-Ⅲ在处理器的RAM空间允许条件下，可创建无数任务。本文系统软件全部是在μC/OS-Ⅲ操作系统的基础上建立的。

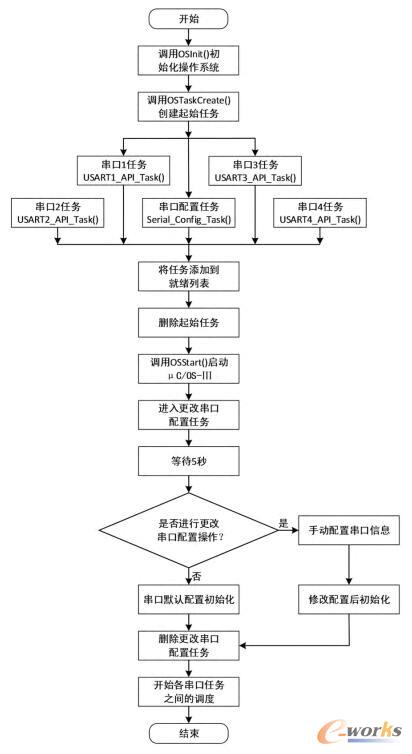

图2 系统软件流程图


        系统软件流程图如图2所示。程序运行时首先调用OSInit( )完成对整个操作系统所有变量

和数据结构的初始化，自动创建空闲任务，完成操作系统运行前的准备工作。然后调用OSTa

skCreate( )创建一个起始任务，起始任务运行时将创建5个任务，分别是1个串口配置任务和4

个控制串口通道任务，将串口配置任务设置为最高级，然后将起始任务删除，起始任务只在程序运行时执行一次。之后将创建的5个任务添加到就绪列表，调用OSStart( )启动μC/OS-Ⅲ，开始多任务之间的调度。按照任务的优先级，串口配置任务将首先被执行，此时采用非阻塞延时的方式让系统延时5s，在这5s内若有更改配置操作则可进行人工修改配置，否则跳过，保留串口默认配置，随之将串口配置任务删除，将不会再被执行，最后操作系统将会在空闲任务和4个控制串口通道任务之间循环调度。


       3.1 液晶显示驱动设计

       本设计所支持的TFT液晶屏都是Muc接口的16位8080并口驱动方式，完全可以通过FSMC模拟8080时序进行驱动，只是初始化控制指令有所差别，只需根据读取TFT液晶屏的ID序列号判断屏幕型号，调用不同的初始化程序完成液晶屏驱动显示。TFT液晶屏的信号线包括：数据总线(D0～D15)、设置写入数据／命令(RS)、写使能(wR)、读使能(RD)、片选(CS)、复位(RST)和背光(BL)，在控制时只需要用到D0～D15、RS、WR、RD和CS引脚。FSMC模式A读写时序如图3所示，TFT液晶屏16位并口8080接口时序如图4所示，对比图3和图4可知，TFT液晶屏没有地址线，具有一个设置写入数据/命令(RS)引脚，通过此引脚决定传输的是数据还是命令，可以将此信号线看作FsMc的其中一个地址线，将RS引脚连接到FSMC A0地址线。当FSMC写地址0时，对于TFT液晶屏即为写命令；当FSMC写地址1时，对于TFT液晶屏即为写数据。这样就可以通过FSMc模拟16位并口8080时序完成对TFT液晶屏的控制操作。

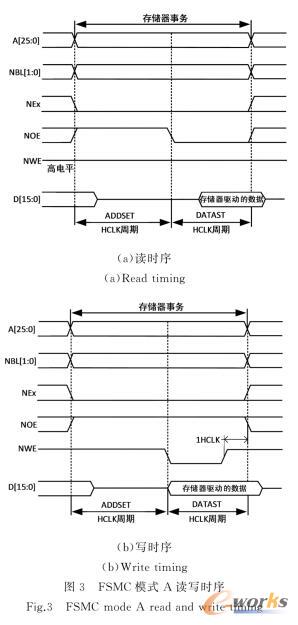

图3 FSMC模式A读写时序

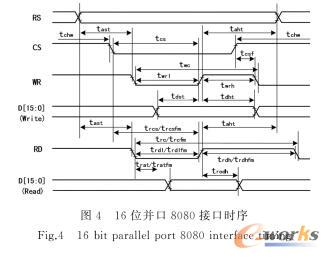

图4 16位并口8080接口时序


       3.2 串口通信程序设计


       串口是连接外部处理器和本文TFT液晶屏显示系统的桥梁，所有外部处理器传人的所有数

据和指令都是通过串口进行发送。本设计采用STM32F4的4个串口作为传输通道，利用DMA

方式进行传输。DMA传输数据的本质是将数据从一个地址空问复制到另一个地址空问，无需CPU参与，大大减轻了CPU的负担。

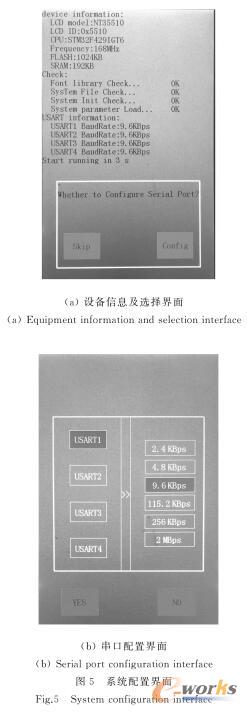

       本设计的系统配置界面如图5所示。图5(a)界面显示当前4个串口的默认波特率都为9.6 kB/s，通过触摸屏幕可以选择是否配置串口波特率或者直接跳过配置；图5(b)为串口配置

界面，可通过触摸屏幕完成4个串口的波特率配置。

图5 系统配置界面

       3.3 驱动控制接口设计


       外部处理器在控制TFT液晶屏显示系统前，先发送一系列的设置数据，STM32F4处理器

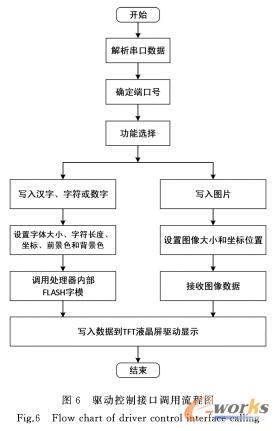

接收这些数据并进行数据解析，获取端口号，选择是显示图像还是显示字符、数字或者汉字。如果显示图像，首先会判断图像的显示坐标和大小，然后接受串口发来的图像数据，写入到液晶屏进行显示。如果显示字符、数字或者汉字，首先会判断显示字体的大小、长度和坐标，设置背景颜色和字体颜色，然后调取sTM32F4内部FLAsH存入的字模数据写入到液晶屏进行显示。驱动控制接口调用流程如图6所示。

图6驱动控制接口调用流程图



    4 实验结果



       首先测试在不同波特率下的数据传输速度，外部处理器通过串口通道发送数据控制TFT液

晶屏显示系统，传输速度的理论值与实际值如表2所示。如果选择最为常用的9.6 kB/s波特率，每秒可以传输9400字节，若传输长宽为16×16像素的汉字或者字符，每秒可以传输约29个汉字或者字符。

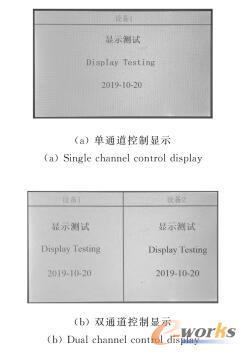

       采用11cm(4.3 in)800×480分辨率的TFT液晶屏进行显示测试，在9.6kB/s波特率下测试外部处理器通过串口控制TFT液晶屏显示汉字、字符和数字的效果，测试结果如图7所示。其中，图7(a)为1个外部处理器控制TFT液晶屏显示系统的全屏显示结果；图7(b)为2个外部处理器同时控制TFT液晶屏显示系统的2分屏显示结果；图7(c)为3个外部处理器同时控制TFT液晶屏显示系统的3分频显示结果；图7(d)为4个外部处理器同时控制TFT液晶屏显示系统的4分频显示结果。当多个处理器通过串口通道同时控制TFT液晶显示系统时，显示效果稳定流畅。

图7 液晶屏控制显示测试结果



    5 结论



       TFT液晶屏驱动是开发和设计嵌入式应用系统经常要面对和解决的问题。常规的MUC接口

TFT液晶屏驱动方法较为复杂，对直接使用TFT液晶屏的外部处理器和开发设计人员均有一定的要求。本文采用串口方式控制Muc接口模式的TFT液晶屏的方法，降低了对外部处理器的功能要求，可以满足无法直接进行屏幕驱动的8位、16位和32位机使用TFT液晶屏的需求，仅需两根I/O线就能进行TFT液晶屏的控制，节约了外部处理器的资源。本文方法可同时提供4个控制TFT液晶屏的串口通道，既可以单个外部处理器控制TFT液晶屏，也可以多个外部处理器同时控制TFT液晶屏，拓展了TFT液晶屏的使用范围，可满足某些特定场合的应用需求。本文方法具有较好的兼容性，可适用5种不同尺寸、15种不同IC芯片的MUC接口TFT液晶屏。经测试，TFT液晶屏的驱动速度能较好地满足显示需要，在4个串口通道同时控制TFT液晶屏的情况下，显示效果清晰流畅，系统运行稳定可靠。

       参考文献：

       [1]王军,张福弟,王磊,等.基于sTM32的R61581驱动液晶屏显示方法研究[J].液晶与显示,2016,31(1):93-96.

       [2]汤莉莉,黄伟.基于STM32的FSMC接口驱动TFT彩屏设计[J].现代电子技术,2013,36(20):139-141,144.

       [3]卢忠亮,沈慧芳,陈杰.基于射频识别的智能物流小车[J].江西理工大学学报,2011,32(3):53-56.

       [4]罗刘敏,王明霞,郭艳花,等.基于单片机的智能小车控制系统设计[J].仪表技术与传感器,2018(1):123-126.

       [5]李慧敏,樊记明,杨笑.基于STM32和OV7670的图像采集与显示系统设计[J].传感器与微系统,2016,35(9):114-117.

       [6]原群盛,钱松荣.基于STM32动态监测系统设计[J].液晶与显示,2016,31(7):680-685．

       [7]刘振海,骆冬根,王改.基于FSMC接口的CF卡数据存储系统设计[J].现代电子技术,2019,42(10):15-18.

       [8] 孟蓉歌,张春化,王佳,等.符合AUTOSAR标准的μC/OS-Ⅲ移植[J]．计算机应用，2017,37(S2):248-250,258.

       [9]杨立身,张安伟,王磊,等.基于sTM32的μC/OS-II与μC/GUI整合移植与显示优化[J].液晶与显示,2014,29(6)950-956.

       [10]王泽,肖继学,张汉中,等.μC/OS-Ⅲ的实时性测试[J].测控技术,2016,35(5):105-110.

       [11]罗尔聪，郭宇．μC/OS-Ⅲ任务调度器在Coq中的验证[J].计算机工程,2015,41(3):53-58.
