数据中心项目中使用参照设计的优势

2017/12/6    来源:360机房    作者:佚名
关键字:数据中心  数据中心设计
自行设计一个完全独立的数据中心,包含数据中心各个方面,时至今日,已经不再具有实用性、经济效益也没有之前建设高。对于新建数据中心、以及对现有数据中心的升级,选用之前同规模数据中心已采用方案用过的方案(并附有相关图纸文档,分系统或者全系统的设计方案才是最明智的做法。
    自行设计一个完全独立的数据中心,包含数据中心各个方面,时至今日,已经不再具有实用性、经济效益也没有之前建设高。对于新建数据中心、以及对现有数据中心的升级,选用之前同规模数据中心已采用方案用过的方案(并附有相关图纸文档,分系统或者全系统的设计方案才是最明智的做法。)

    选用过去项目中经典的设计方案作为新项目设计的参照基础,可以对项目本身以及数据中心整体方案设计的优化以及后续数据中心整体生命周期的运行会产生积极的影响。

    将过去方案作为参照设使用在新建项目或对现有数据中心进行升级,可简化项目周期,缩短规划和实施流程,并降低数据中心运行后停机风险。

数据中心项目中使用参照设计的优势

    以下是对参照设计的定义以及优势的阐述。

    想要更快的构建数据中心需要有强烈的动机去规划、委托第三方来建设。然而,由于预算有限、工作人员严重不足、初期无法明确IT负载、其他动态变化、对从设计角度提出的高可用性不妥协等等现实问题,使得实现这一目标变得异常困难。

    规划、建设数据中心切合实际的规划是关键。不过,在数据中心项目建设过程中——“系统规划有可能是数据中心项目实施中的致命弱点。

    一旦系统规划出现失误,会在后期建设、实施阶段不断放大和传播,极有可能导致系统延迟,建设成本增加,工期延误,最终牵涉到系统有可能出现问题。

    如果在数据中心规划期间,采用参照设计这个工具,可以帮助规划人员在初期规划时,避免一些潜在的错误。

    通常,参照设计通常是参照之前项目的系统蓝图,包括各个系统的原理图、结构图,(理想情况下),同时还包括各系统组成材料或组件的详细清单。

    虽然采用参照设计可以直接实现,但更典型的是,它可以作为一个基准设计来满足特定的用户偏好或约束条件。

    参照设计可能用于一个完整的数据中心,也可能仅限于数据中心的某个系统,例如IT机房、电力设备或冷却系统。

    各种可供选择参照设计的目录允许用户快速找到最适合他们需求的设计,并要求对他们的特定项目进行最小的适应。参照设计是建立在推荐和被证明的最佳实践之上的。

    例如:电气原件制造商经常为他们的产品提供参照设计,以帮助他们的客户在他们的自身的项目应用中更有效率。

    参照设计也存在于数据中心的物理基础设施系统中,并能提供刚才提到的电气原件、房屋设计中用到的优势。

    数据中心参照设计作为一个起点,为项目团队提供了一些有价值的建议,包括:

    促进、简化规划阶段

    减少规划时间

    降低风险,为未来风险提供预测,提高可靠性

    本篇描述了什么是数据中心参照设计?它包含了什么,并解释了上面列出的好处是如何逐一实现的。

    一、数据中心参照设计的元素

    数据中心参照设计是一种经过测试、验证和记录的计划,用于描述物理基础设施系统是如何构建和布局的,以及描述使用哪些特定组件的计划。对于一个覆盖整个数据中心的参照设计,电气、机械和IT房间都应该被计划所覆盖。设计文档通常有两种形式:

    图纸

    书面记录(设计文档、材料清单、竣工记录等)

    对于图纸的描述:

    也许所有可能的设计文档中最有用的是电气单线图图、各个系统单线图、IT机房的图纸。这些文件提供了有关建造的方方面面信息,安装设备的数量、类型,通过图纸了解到电力系统框架和水系统原理图,图纸能够显示出设计的电气和管道连接。正是这些图纸在很大程度上使参照设计最终成为可构建的。

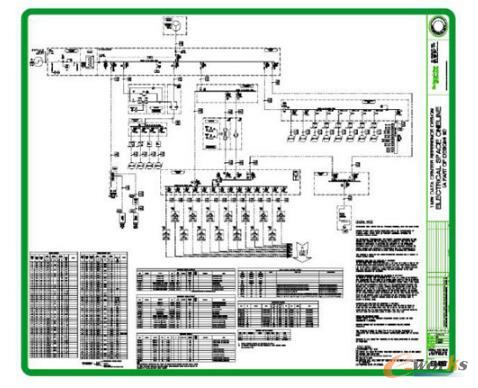

电气系统原理图
图1 电气系统原理图

    平面布局图是是图纸中重要的参照设计。 正如图纸名字所暗示的那样,这些图纸显示了所有设备组件的尺寸,布置和距离。 这些组件包括诸如机架,PDU,CRAC / CRAH,UPS,发电机,配电盘,ATS,等等。这些重要的信息将很快帮助我们回答一些重大问题,

    例如“我可以安装1兆瓦的电源吗?

    数据中心在这幢建筑里是否合适?

    除了传达所有各种空间的总体要求,

    以及设计的各个方面之外,也能从图纸中看出设备之所以如此摆放的原因。

    具体原因。

    这些原因包括最大限度提高制冷效率,简化运行流程,维持设备的稳定性,以及恰当地应用与间距相关的代码和标准。下面的图3显示了一个IT层布局图的示例。电气和机械室的布局图纸也应该存在。

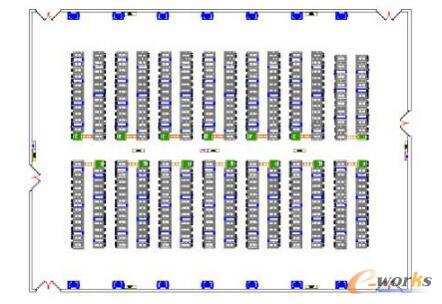

a 平面布局图
图2 a 平面布局图

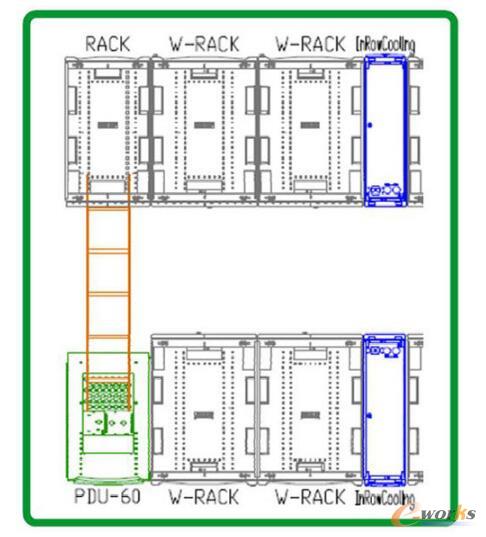

平面布局特写图( 突出细节)
图3 平面布局特写图( 突出细节)

    三维视图是在参照设计中另一类图形文档。如图4所示。三维视图为用户直观的、清晰展示出数据中心各个区域功能,说明一个给定的数据中心参照设计(三维效果图)在竣工后会是什么样子。所有主要的系统组件都可以很容易地被识别与描述。
