RFID技术在铸二制芯生产线的应用

2017/3/8    来源:中国物联网    作者:佚名
关键字:RFID  铸二制芯
铸二制芯生产线主要由Loramendi射芯机、ABB机器人、输送辊道、表干炉等设备组成的两套制芯生产中心,主要为生产汽车发动机气缸盖砂芯生产线。
    铸二制芯生产线主要由Loramendi射芯机、ABB机器人、输送辊道、表干炉等设备组成的两套制芯生产中心,主要为生产汽车发动机气缸盖砂芯生产线。于2013年正式投产,是目前世界上最先进的铸造生产线之一。为满足市场需求,铸二经常需要同时生产不同机型的芯砂,因此,采用RFID技术,准确记录并传递每个砂芯的型号及其他生产信息,自动实现射芯、组芯、浸涂、砂芯烘烤、钻孔、合芯、搬运、下芯等制芯工艺需求。

    RFID系统组成及工作原理

    RFID系统主要包括控制器、读写头和载码体三部分。铸二制芯使用的控制器有: C-KP2-1HB6-V15B单通道控制器、IC-KP2-2HB6-V15B双通道控制器、IC-KP-B6-V15B四通道控制器,如图1、图2、图3所示。

    双通道控制器(读写头型号:IQH-FP-V1)

    图1 双通道控制器(读写头型号:IQH-FP-V1)


读写头(载码体型号:IQC21-85-T13)


    图2 读写头(载码体型号:IQC21-85-T13)

  载码体

    图3 载码体

    RFID控制系统与上层控制设备PLC进行连接,一方面接收PLC发送的数据信息操作指令,将其转化为读/写指令发送给读写头,另一方面,它将从读写头接收到的数据信息发送到PLC。RFID通讯协议有Profibus-DP、Profinet I/O、Ethernet/IP、DeviceNet、Modbus/TCP?TCP/IP、Interbus、CAN Bus、Serial(RS232、RS485)等。铸二制芯生产线的载码体安装在辊道输送的托盘上,RFID系统是整个辊道输送的一部分,其通过Profibus-DP通讯方式实现控制。

    RFID控制系统组态及程序结构

    RFID控制系统组态

    (1)安装GSD文件

    GSD 文件是设备硬件描述文件,它含有所有总线系统对连接设备信息。在 S7 的 SIMATIC 管理器中打开硬件组态工具 HW Config,如果 DP从站窗口中没有出现所需的组态,则需下载 GSD 文件。

    GSD 文件可在 P+F 官方网页上下载。 GSD 文件下载成功后,如图4所示,在硬件结构窗口中,点击Options选择“Install GSD File”命令。

   安装 GSD 文件1

    图4 安装 GSD 文件1

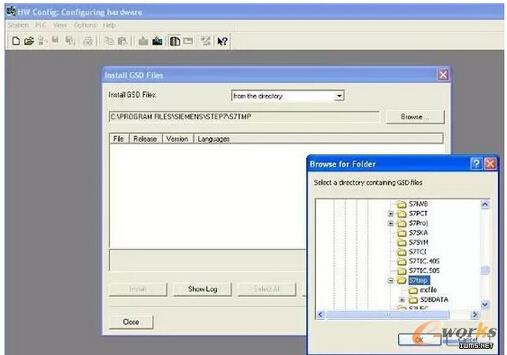

安装 GSD 文件2


    图5 安装 GSD 文件2
