解析Honeywell PHD结构原理

2017/5/16    来源:e-works    特约撰稿人:杨元儒
关键字:Honeywell PHD  PHD系统  PHD结构原理
PHD系统由数据采集、数据处理存储和信息展示三部分构成,在工业企业中应用广泛。

PHD系统的构成

    PHD系统由数据采集、数据处理存储和信息展示三部分构成,在工业企业中应用广泛,集成生产过程数据及商业数据并支持相关应用,为全企业管理部门提供一致的生产过程信息及商业信息,管理过程数据的历史归档,对外提供各种标准的数据访问接口,提供虚拟计算和趋势分析功能。

数据的采集

    PHD系统具有统一的数据采集基础结构和连接多种系统的实时数据库的产品化接口RDI,PHD通过这些产品化RDI接口采集生产装置的实时数据。主要的接口包括:霍尼韦尔系统APP\CM50S\Plantscape\EPKS ;Foxboro I/A AW51基于AIS Net API和Local API的RDI;横河CentumCS、CentumXL、MicroXL的RDI;FR的Provox CHIP RDI;ABB的RS link RDI;国际标准的OPC RDI。在采集实时数据的同时,还能采集非连续的数据,如实验室的分析数据,物料的移动数据等。

    1.数据采集DEMO-(OPC接口方式)

    DCS控制系统提供OPC接口、或安装为一台OPC Server工作站,无论是DCS厂家提供的或第三方开发的接口标准为OPC2.0。

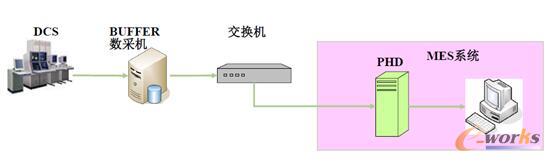

OPC接口方式

OPC接口方式

    2.数据采集DEMO- (Honeywell TPS Appnode)

    对HONEYWELL的DCS控制系统有APP节点的提供标准的RDI,采购升级成OPC Server工作站,也可以采购APPNODE应用站。

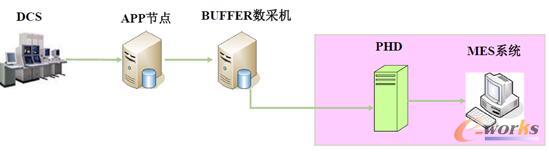

Honeywell TPS Appnode

Honeywell TPS Appnode

    3.数据采集DEMO-(PHD-PHD接口)

    实时数据接口(RDI)是PHD系统采集实时数据的通道,同时RDI提供了PHD与PHD之间交换数据的通道。在连接PHD与PHD时,RDI提供了两种用途的接口:Shadow接口,远程RDI可以将远程PHD与主PHD连接起来,远程PHD是一个完整的PHD系统,主PHD作为远程PHD的影子,它们共享同样的标签定义。远程PHD从实时系统中采集数据,把数据存放在自己的实时数据库中;主PHD定时接收远程PHD的数据,并且把数据存放在自己的数据库中,就像是影子,因此主PHD又称 ShadowPHD。Buffer接口,远程PHD系统作为数据缓冲,Buffer接口负责和 Shadow 接口之间通信。主PHD服务器连接远程PHD服务器,它们使用相同的关系数据库,因此它们之间共享相同的标签,远程PHD服务器从实时系统中收集并存储在自己的PHD数据库中,主PHD服务器定期的获取这些信息并提供给用户。如果由于某种原因主PHD服务器和远程PHD服务器通讯中断,所有收集的实时数据将会保存,当通讯恢复时,主PHD服务器会自动从断点开始恢复。

    4.数据采集DEMO-(其它产品化接口)

    横河DCS控制系统的ACG接口,HONEYWELL提供了横河产品的RDI;Foxboro I/A AW51基于AIS Net API和Local API的RDI,同时还为其它的DCS产品提供RDI接口。

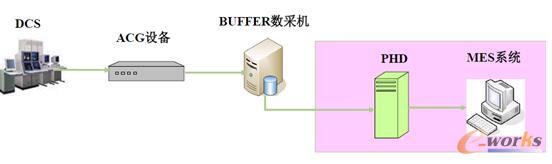

其它产品化接口

其它产品化接口
