Valor IoTM,专为电子制造业打造的数据互联平台

2017/5/31    来源:e-works    作者:e-works  涂彬  熊东旭
关键字:Valor IoTM  电子制造业  数据互联平台
只有实现了数据的格式和通信协议标准化,数据才能在工厂内部实现畅通物质的流通,才能实现智能化生产、管理和决策。

    当前,随着制造企业在智能工厂改造方面的需求日益凸显,企业普遍开始面临一个问题:即如何在工厂层面实现设备互联,以及打通底层生产数据与上层业务数据之间的交互。通常情况下企业会利用物联网技术来实现设备的互联,通过为现场的生产设备和产线安装各种传感器来采集设备及产线的运行数据。目前,市场上主流的物联网解决方案都可以解决现场设备互联与数据采集的问题,但要实现上下层系统之间的数据通信和高效共享却仍然面临诸多困难。由于工业生产系统型号各异,采集来的数据很难实现格式的统一,也无法实现数据之间的通信和共享,这为企业深化智能化应用带来了挑战。

生产系统无缝信息联接是实践智能工厂的基础

    e-works调查显示,在智能工厂改造过程中绝大部分企业面临的挑战不仅仅是如何实现设备之间的互联,还要考虑如何打通生产现场与上层业务系统之间的数据连接,覆盖从产线设备到业务管理系统之间的数据通信,真正打破系统之间的数据壁垒,从而发挥各业务系统间的最大效能,实现数据流的自动化。

    企业智能工厂实践的主要目标就是通过实现生产过程的自动化和智能化来支撑起业务的转型。要达到这一目标就必须实现生产数据在各个业务层面的统一,让数据像血液一样流经生产和管理过程的每一个环节。这就要求企业必须采取手段实现数据标准化的统一。

    小编认为,要实现数据的标准化,最简单的方式就是在数据采集过程中就实现数据的标准化。简单来讲,最好能有一套设备仅仅通过与现场设备及生产线的连接,就能直接采集工业现场的设备运行数据并及时的将数据进行标准化。这样设计的优势体现在:各个系统能及时的获取标准化的工业现场数据,通过采用标准化的数据通信协议,就很容易实现底层生产系统与上层业务系统之间的应用交互,打通上下层之间的数据壁垒。对于正在推进智能化工厂改造的企业而言,这无疑是非常重要的。因为只有实现了数据的格式和通信协议标准化,数据才能在工厂内部实现畅通物质的流通,才能实现智能化生产、管理和决策。

VIoTM,专为电子装配行业打造的数据互联平台

    作为一家电子设计自动化技术的领导厂商,Mentor公司一直都非常当前企业在智能工厂改造过程中面临的挑战及需求。Mentor在深入研究企业需求的基础之上推出了Valor IoTM解决方案,主要目的就是为了帮助企业解决在数据采集和数据通信过程中面临的诸多问题。Mentor通过业界独有的生产系统无缝信息联接技术,依托OML(电子生产制造通信协议)可针对所有的SMT电子制造生产平台提供实时,准确的信息数据互联,为新一代的电子制造信息化以及智能工厂的建设提供了可靠的信息系统基础及高效的管理系统,实现了设备系统真正的“IN LINE”。

    通过生产系统无缝信息联接技术,Mentor公司很好的解决了各个业务系统直接的集成问题,可以覆盖从产线底层设备到企业层面的个层面业务管理系统之间的数据通信,真正打破系统之间的数据壁垒,从而发挥各业务系统间的最大效能,实现数据流的自动化。

Valor IoTM在工厂的部署场景

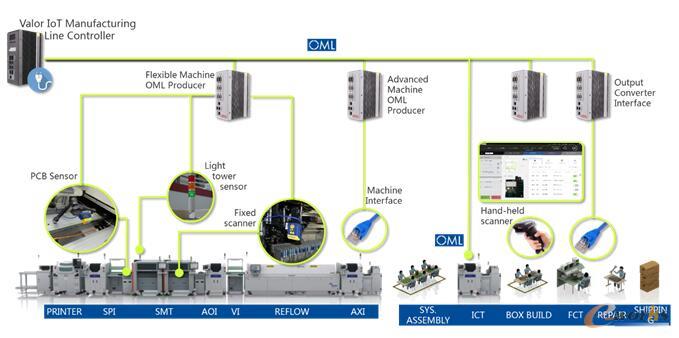

图1 Valor IoTM在工厂的部署场景

    图1是Valor IoTM解决方案在电子装配企业的应用场景。从部署实施的情况看,Valor IoTM的核心是两套盒子:

    ●白色盒子为Data Acquisition Unit (DAU),即数据采集单元。作为前端的连接设备部署在生产层,直接与设备及生产线连接,主要功能是从产线采集数据,包括贴片机、丝网印刷机、回流焊炉、检验和试验设备,以及手动操作等系统,并对数据进行标准化规整。同时还可以根据接收到的应用指令来控制机器运行。

    ●黑色盒子为System Processing Unit (SPU),即系统处理单元。这是一个简单的即插即用硬件解决方案,作为工厂的一个网关和线路控制器部署在网络层。主要功能是接收和处理来自生产层中各种物联设备产生的各种数据并生成线性仪表板,同时作为中心节点对物联设备进行管理并分配角色。

Valor IoTM应用功能支撑

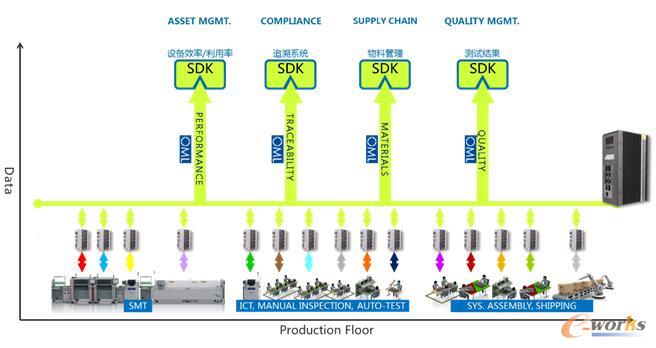

图2 Valor IoTM应用功能支撑

    如图2所示,数据采集单元DAU通过与产线的直接连接,采集底层设备运行数据并通过OML协议实现数据的标准化,从而在对数据采集的过程就完成了对数据的标准化处理。同时数据采集单元DAU还可以接收来自系统处理单元SPU的控制指令,对下层的工业设备及产线状态进行监测和控制。

    由于Valor IOTM主要是依托于OML,即电子生产制造通信协议。为了实现对上层应用的支撑,Mentor提供基于OML协议标准的开发,在DAU和SPU平台上都部署了支撑OML开发的SDK API,方便企业根据需求开发满足自身需求的应用。

基于OML协议的标准应用开发

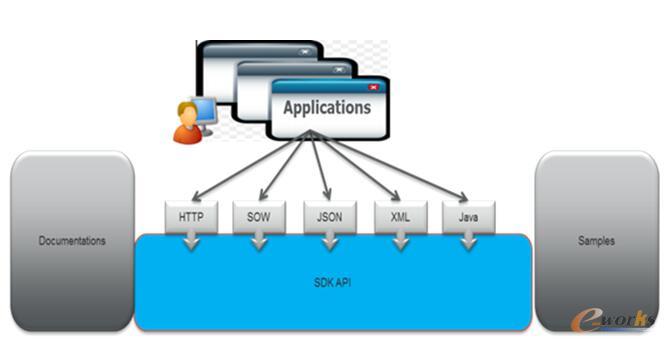

图3 基于OML协议的标准应用开发

    目前,Valor IoTM主要支撑五大主流应用,包括生产流程闭环管控、生产流程与设备的大数据分析、物料的精益化管理、生产计划与资源管理的精益化与可视化、生产流程的一致性,流畅性与可追溯性以及poka-yoke管控。除此之外,Valor IoTM还能实时的显示的数据包括产线、设备及产品的状态,各个相关的KPI数据,可视化的产品流向,测试数据统计与结果记录,以及生产流程的状态等。

    正如Valor产品事业部亚太区高级销售经理关伟雄谈到的,“Valor IoTM这种基于开放的协议和标准的平台十分有利于企业做好自我服务。由于在数据采集过程就已经完成了数据标准化,企业就无需做过多的二次开发就能够实现系统之间的互联,很容易实现底层生产数据与上层业务数据的交互,更重要的是Valor IoTM平台能保证数据的实时在线,从而打开了管理的黑箱,这一点可以说对电子行业制造企业来说尤为重要”。
