一个APP从启动到主页面显示经历了哪些过程?

2017/4/7    来源:安卓巴士Android开发者门户    作者:吕如恒
关键字:APP  Android系统
本文以图文并茂的形式简单介绍一个APP从启动到主页面显示经历了哪些流程,以及实现的原理。不介绍具体源码,仅仅构建一个大体框架。
    本文以图文并茂的形式简单介绍一个APP从启动到主页面显示经历了哪些流程,以及实现的原理。不介绍具体源码,仅仅构建一个大体框架。

    一、流程概述

    流程

    启动流程:

    ①点击桌面App图标,Launcher进程采用Binder IPC向system_server进程发起startActivity请求;

    ②system_server进程接收到请求后,向zygote进程发送创建进程的请求;

    ③Zygote进程fork出新的子进程,即App进程;

    ④App进程,通过Binder IPC向sytem_server进程发起attachApplication请求;

    ⑤system_server进程在收到请求后,进行一系列准备工作后,再通过binder IPC向App进程发送scheduleLaunchActivity请求;

    ⑥App进程的binder线程(ApplicationThread)在收到请求后,通过handler向主线程发送LAUNCH_ACTIVITY消息;

    ⑦主线程在收到Message后,通过发射机制创建目标Activity,并回调Activity.onCreate()等方法。

    ⑧到此,App便正式启动,开始进入Activity生命周期,执行完onCreate/onStart/onResume方法,UI渲染结束后便可以看到App的主界面。

    上面的一些列步骤简单介绍了一个APP启动到主页面显示的过程,可能这些流程中的一些术语看的有些懵,什么是Launcher,什么是zygote,什么是applicationThread.....

    下面我们一一介绍。

    二、理论基础

    1.zygote

    zygote意为“受精卵“。Android是基于Linux系统的,而在Linux中,所有的进程都是由init进程直接或者是间接fork出来的,zygote进程也不例外。

    在Android系统里面,zygote是一个进程的名字。Android是基于Linux System的,当你的手机开机的时候,Linux的内核加载完成之后就会启动一个叫“init“的进程。在Linux System里面,所有的进程都是由init进程fork出来的,我们的zygote进程也不例外。

    我们都知道,每一个App其实都是

  • 一个单独的dalvik虚拟机

  • 一个单独的进程

    所以当系统里面的第一个zygote进程运行之后,在这之后再开启App,就相当于开启一个新的进程。而为了实现资源共用和更快的启动速度,Android系统开启新进程的方式,是通过fork第一个zygote进程实现的。所以说,除了第一个zygote进程,其他应用所在的进程都是zygote的子进程,这下你明白为什么这个进程叫“受精卵”了吧?因为就像是一个受精卵一样,它能快速的分裂,并且产生遗传物质一样的细胞!

    2.system_server

    SystemServer也是一个进程,而且是由zygote进程fork出来的。

    知道了SystemServer的本质,我们对它就不算太陌生了,这个进程是Android Framework里面两大非常重要的进程之一——另外一个进程就是上面的zygote进程。

    为什么说SystemServer非常重要呢?因为系统里面重要的服务都是在这个进程里面开启的,比如

    ActivityManagerService、PackageManagerService、WindowManagerService等等。

    3.ActivityManagerService

    ActivityManagerService,简称AMS,服务端对象,负责系统中所有Activity的生命周期。

    ActivityManagerService进行初始化的时机很明确,就是在SystemServer进程开启的时候,就会初始化ActivityManagerService。

    下面介绍下Android系统里面的服务器和客户端的概念。

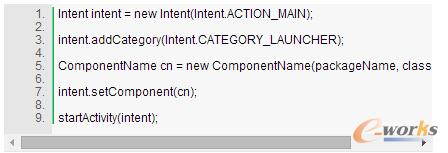

    其实服务器客户端的概念不仅仅存在于Web开发中,在Android的框架设计中,使用的也是这一种模式。服务器端指的就是所有App共用的系统服务,比如我们这里提到的ActivityManagerService,和前面提到的PackageManagerService、WindowManagerService等等,这些基础的系统服务是被所有的App公用的,当某个App想实现某个操作的时候,要告诉这些系统服务,比如你想打开一个App,那么我们知道了包名和MainActivity类名之后就可以打开


一个APP从启动到主页面显示经历了哪些过程?


    但是,我们的App通过调用startActivity()并不能直接打开另外一个App,这个方法会通过一系列的调用,最后还是告诉AMS说:“我要打开这个App,我知道他的住址和名字,你帮我打开吧!”所以是AMS来通知zygote进程来fork一个新进程,来开启我们的目标App的。这就像是浏览器想要打开一个超链接一样,浏览器把网页地址发送给服务器,然后还是服务器把需要的资源文件发送给客户端的。

    知道了Android Framework的客户端服务器架构之后,我们还需要了解一件事情,那就是我们的App和AMS(SystemServer进程)还有zygote进程分属于三个独立的进程,他们之间如何通信呢?

    App与AMS通过Binder进行IPC通信,AMS(SystemServer进程)与zygote通过Socket进行IPC通信。后面具体介绍。

    那么AMS有什么用呢?在前面我们知道了,如果想打开一个App的话,需要AMS去通知zygote进程,除此之外,其实所有的Activity的开启、暂停、关闭都需要AMS来控制,所以我们说,AMS负责系统中所有Activity的生命周期。

    在Android系统中,任何一个Activity的启动都是由AMS和应用程序进程(主要是ActivityThread)相互配合来完成的。AMS服务统一调度系统中所有进程的Activity启动,而每个Activity的启动过程则由其所属的进程具体来完成。
