Solid Edge与Teamcenter的集成有何与众不同

2018/1/11    来源:KigerPLM    作者:Kiger
关键字:Solid Edge  Teamcenter
想要在PDM中管理CAD文件,需要使用CAD与PDM集成的接口。而Solid Edge与Teamcenter的接口(以下简称SEEC)被称为“嵌入式”客户端接口,那么这样的接口究竟有何与众不同呢?

    1

    想要在PDM中管理CAD文件,需要使用CAD与PDM集成的接口。而Solid EdgeTeamcenter的接口(以下简称SEEC)被称为“嵌入式”客户端接口,那么这样的接口究竟有何与众不同呢,请听我一一道来:

    第一部分 系统总体

    1.1 开发者

    一般PDM 与CAD的集成接口是由PDM开发团队来开发的。这样的话,可能PDM本身功能的实现不会有太大的问题;但是对CAD的功能,在PDM中实现,就有可能会有一定的限制。而SEEC是由Solid Edge开发团队开发的,这样的话能够在PDM集成环境下,最大限度地使用Solid Edge的功能。所以,与TC的集成是SE的内置功能而不再是外挂。

    1.2 集成发布的时间

    在大部分情况下,完成CAD集成的时间总是落后于CAD软件发布的时间。例如现在最新的SolidWorks版本是2018,Teamcenter与SolidWorks集成的接口只支持到2017版。而Solid Edge的新版本发布的时候,其中已经包含了与Teamcenter的接口,不会有一天的延迟。

    1.3 软件的安装

    大部分CAD与PDM的软件接口需要单独安装,但是SEEC不需要安装。在安装Solid Edge软件时,已经内置了与Teamcenter的接口。用户要做的,只是告诉Solid Edge,Teamcenter的访问路径在哪里而已,简单到只要输入一个“http://tcserver:8080/tc”就可以完成配置。

    1.4 许可证

    大部分CAD与PDM的软件接口需要单独购买集成接口,例如Creo与Teamcenter的接口是TC30606。虽然用户也可以单独购买SEEC的集成许可SE375F,但是用户也可以直接购买包含SEEC许可的Solid Edge集成包SE376H。在这个集成包中,不仅包含了Solid Edge经典包SE320、SEEC集成接口SE375F,甚至还包含了TC的许可TC10101。用户购买这样的包可以同时拥有CAD和PDM的功能,而许可包的价格仅仅相当于CAD价格的1.2倍。

    对于将CAD模型转为中性格式的文件,需要系统也需要单独的许可证,例如将Catia模型转为JT,需要许可证VS22196,而SE转JT不需要额外的许可证。

    第二部分 在Solid Edge中使用Teamcenter的功能

    2.1 在SE中使用TC的搜索功能

    在许多CAD与PDM的集成中,有“工作区”的概念,如果想编辑某个零件,需要先在PDM中找到这个零件,然后手工下载在工作区,然后再通过CAD软件进行编辑。这样的话,需要在操作系统中同时打开两个软件,一个是PDM,另一个是CAD。

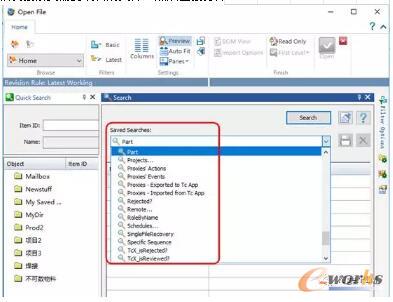

    而在Solid Edge与Teamcenter的集成界面中,可以直接使用在TC中预先定义好的搜索工具对零件进行搜索。无论是根据ItemID、零件名称还是文件名或者某个特殊属性,都可以很快搜索到需要编辑的文件,然后直接打开或调用即可。

    2

    2.2 新建、保存、修订、另存

    在SEEC环境下,直接可以进行新建、保存、修订、另存操作,这些命名可以将SE文件直接保存到TC中,无须手工进行工作区和PDM服务器之间的同步操作。

    3

    在SEEC中,不需要担心会把文件误存到本机硬盘。所有TC装配使用的零件会被自动上传到服务器,避免他人调用时找不到零件。

    在新建文件或另存文件时,SE可以自动调用TC的编码规则,无须在SE和TC之间来回切换。

    2.3 自动签入签出

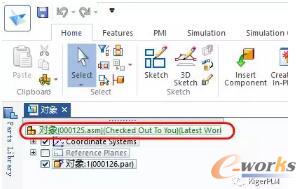

    当用户编辑一个SE文件,该文件会被自动签出,防止其他人同时编辑。如果是装配件,对应的装配结构也会被签出。

    4

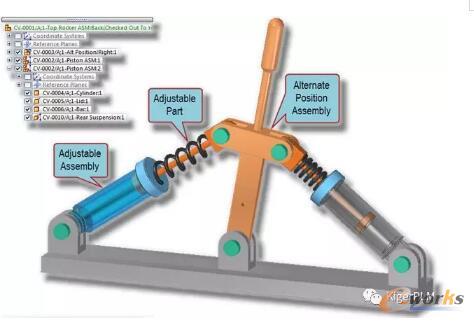

    在Solid Edge的装配树中,会以不同的颜色来表示零件的TC签出状态。

    5

    待编辑完成,Solid Edge关闭此文件后,TC中的相关对象会被自动签入,无须手工签入。

    2.4 在SE中发起TC流程

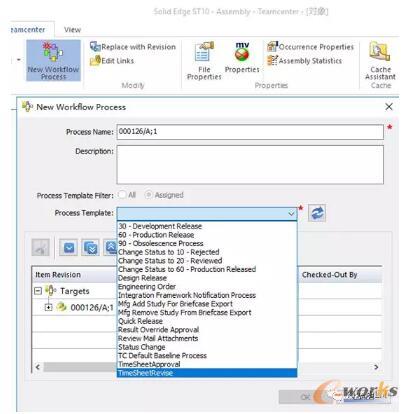

    在SE装配中,可以直接选择零件、子部件发起TC流程,而无须在SE和TC之间来回切换。

    6

    在SEEC的流程中,流程的对象是ItemRevision,其中可以同时包含模型、图纸和产品结构,无须手工添加流程对象。
