【实例教程】中望3D自顶向下设计沙发造型

2017/1/10    来源:中望
关键字:中望3D  沙发  建模  自顶向下
产品的设计开发,一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下设计。其中,通过草图模型进行自顶向下设计,是一个最基础的设计方法。本文通过一个双人沙发设计案例,了解中望3D怎么通过草图模型,来进行自顶向下设计。

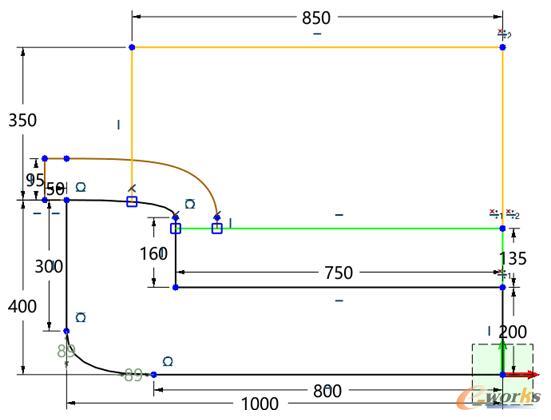

    使用“橙色”绘制“靠背”部分草图,如图7所示,到此步的草图作为草图1,后面我们会继续用到。

图7 靠背草图

图7 靠背草图

    最后,在XY工作平面上绘制图8所示的沙发底座草图,该部分草图作为草图2。

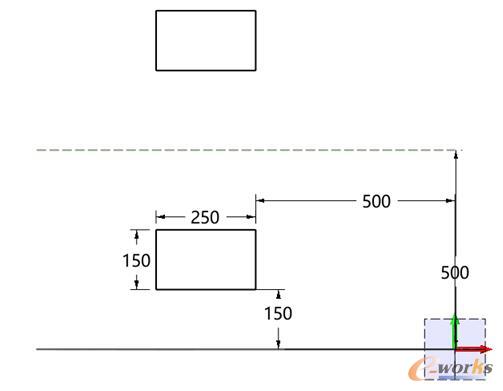

图8 沙发底座草图

图8 沙发底座草图

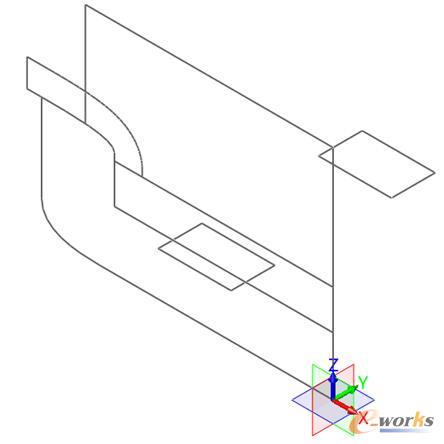

    图9就是整个沙发设计的草图绘制效果。

图9 沙发草图效果

图9 沙发草图效果
