【实例教程】中望3D自顶向下设计沙发造型

2017/1/10    来源:中望
关键字:中望3D  沙发  建模  自顶向下
产品的设计开发,一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下设计。其中,通过草图模型进行自顶向下设计,是一个最基础的设计方法。本文通过一个双人沙发设计案例,了解中望3D怎么通过草图模型,来进行自顶向下设计。

第二步:建模

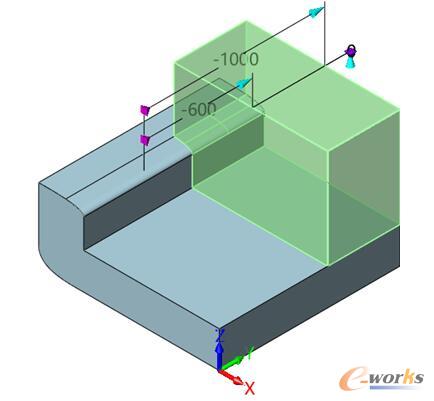

    使用草图1,首先拉伸出底座部分,如图10所示。

图10 拉伸底座

图10 拉伸底座

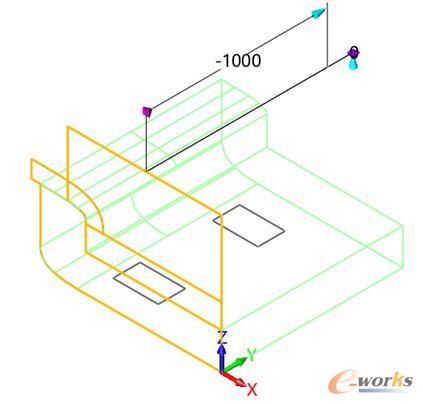

    继续使用草图1,拉伸出靠背部分,如图11所示。

图11 拉伸靠背

图11 拉伸靠背

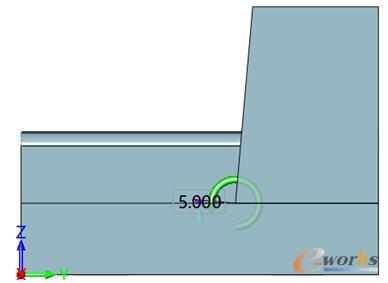

    使用“直接建模”的方法,对靠背面进行5°的拔模操作,如图12所示。

图12 拔模

图12 拔模

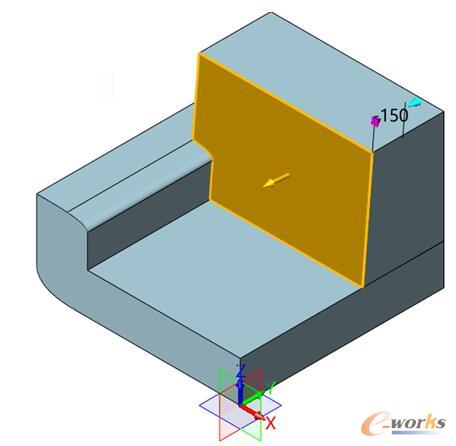

    使用“面偏移”方法,创建辅助面,偏移距离为“150mm”,如图13所示。

图13 面偏移

图13 面偏移
