【实例教程】中望3D自顶向下设计沙发造型

2017/1/10    来源:中望
关键字:中望3D  沙发  建模  自顶向下
产品的设计开发,一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下设计。其中,通过草图模型进行自顶向下设计,是一个最基础的设计方法。本文通过一个双人沙发设计案例,了解中望3D怎么通过草图模型,来进行自顶向下设计。

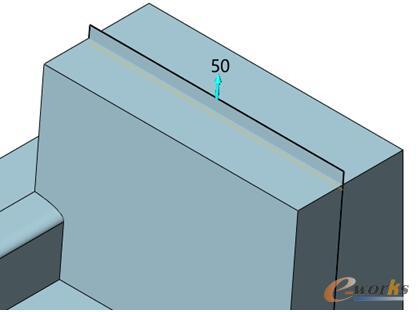

    使用“面延伸”方法,让辅助面伸出实体,如图14所示。

图14 面延伸

图14 面延伸

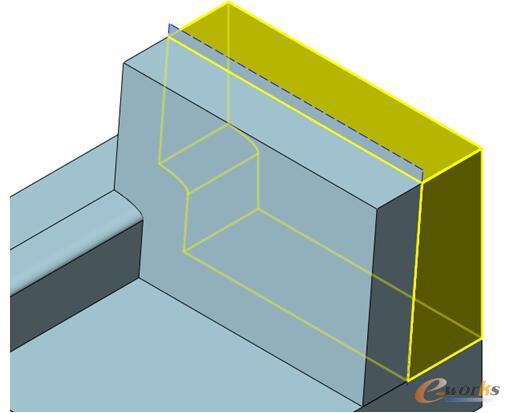

    使用前面创建的辅助曲面对靠背实体进行“实体分割”,如图15所示。

图15 实体分割

图15 实体分割

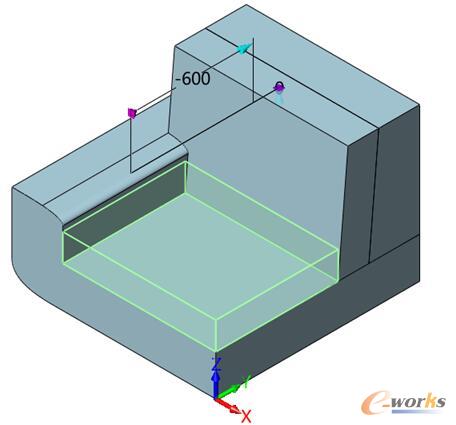

    使用草图1,拉伸出坐垫部分,如图16所示。

图16 拉伸坐垫

图16 拉伸坐垫

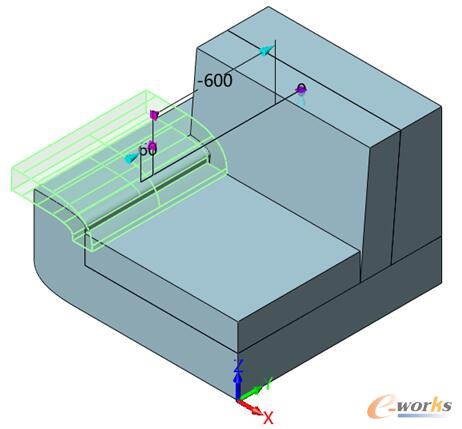

    使用草图1,拉伸出扶手部分,如图17所示。

图17 拉伸扶手

图17 拉伸扶手
