产品的设计开发,一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下设计。其中,通过草图模型进行自顶向下设计,是一个最基础的设计方法。本文通过一个双人沙发设计案例,了解中望3D怎么通过草图模型,来进行自顶向下设计。

    使用草图2,拉伸出脚垫部分,如图18所示。

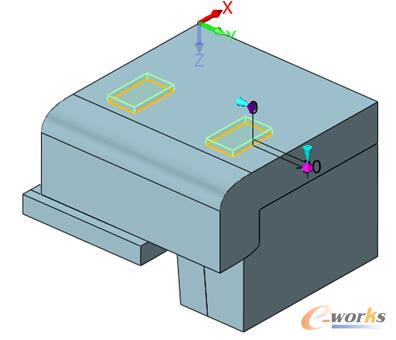

图18 拉伸脚垫

图18 拉伸脚垫

    “镜像”所有造型,如图19所示,然后选择所有边,进行“10mm”的倒圆角操作,即可得出图20中最终的设计效果。

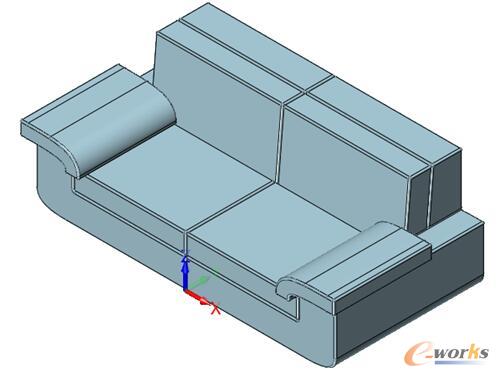

图19 镜像效果

图19 镜像效果

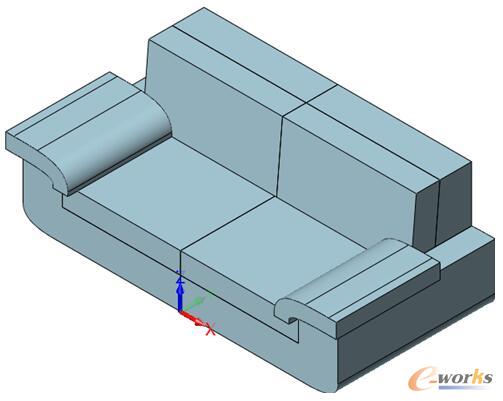

图20 沙发设计效果

图20 沙发设计效果
