2.3 实体建模
（1）通过CATIA建标准件模型，赋予“材料”，模型存储为Part建模必须使用“定位草图”功能画草图。草图必须完全约束。标准件装配方向为Ｚ轴方向，如图４所示。

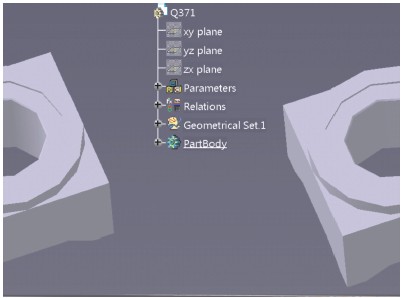

图4 Q371数模

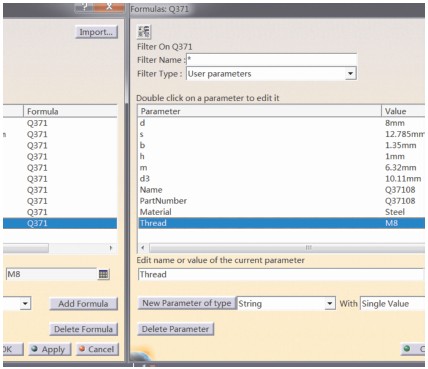

（2）根据所画标准件系列变化自定义参数类型，并赋予初始值。图５所示为Q37108的参数。注意：定义参数中必须有一个“name”参数，类型为“String”，值按QC/T326《汽车标准件产品编号规则》给定。如：name＝Q37108。
图5 参数类型设置

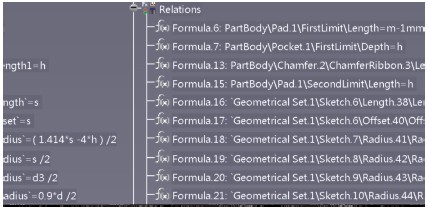

（3）自定义参数与所建模型进行公式关联。建立驱动关系。结果如图６所示。
图6 公式关联
