采矿CAD参数绘图系统建模与求解方法的研究

2020/5/2    来源:百度文库    作者:张杏莉  卢新明  陈章良
关键字:采矿  CAD  参数化绘图
根据采矿CAD图形的特点,提出了一种构造式几何约束系统,并使用有向约束图表示约束模型,在交互绘图的同时直接建立参数化图形的约束模型。此方法在建模过程中避免了过约束和欠约束的出现,在求解的过程,将计算量从整体下降至局部,同时通过添加方位约束解决根的选择问题。
       近几年来,随着CAD应用的普及,CAD系统的效率和开放性己成为用户评价系统性能的主要指标。因此,国内外CAD研究和开发人员,特别是机械CAD技术人员一直致力于专业图形的参数化研究。在矿山领域,由于矿山之间的行业差异(煤炭、冶金、有色与建材等),同行业矿山之间的个体差异(开采方式、地质条件等),个例矿山生产过程中需处理的瞬息万变的难以预料的信息差异,以及每个矿山中设计人员的设计习惯不同,矿山工程图形缺乏标准,在参数化方面的研究起步很晚,目前尚没有成熟的方法。

       目前很多采矿CAD系统都采用程序驱动法生成图形,即通过人机交互或其他形式向应用程序传递参数,采用程序驱动方式,由程序用参数化方法生成图形。这种方法的优点是能够和设计模块连接起来,自动出图,实现真正的计算机辅助设计,从而极大地提高设计效率。缺点是必须为每张图纸编一个程序,编程工作量较大,通用性较差。另外,在很多CAD系统中,允许设计人员在工程图设计完成后,根据需要手工修改尺寸标注值,导致这些工程图中手工干预较多,出现与图素实际尺寸不符的尺寸标注值,这很可能导致工程实施过程中出现各种各样的问题。

       基于目前采矿CAD软件发展的现状及我们开发具有自主知识产权的采矿数字化核心应用软件的目标,笔者提出了一个新型、实用的参数化几何约束建模和求解方法。该法在交互绘图的同时直接建立参数化图形的约束模型,这种图形的绘制过程本身就给出了图形约束关系的一种建立、求解方法,与此同时建立有向约束图。在约束求解时,基于有向约束图进行求解,有以下好处:

       1)因为图形绘制的每一步都保证约束的一致性,因此生成的约束模型是满约束的,不需要考虑欠约束及过约束的情况;

       2)在绘制草图过程中为图形元素附加方位约束,解决了根的选择问题;

       3)求解时,不需要对约束图分解再合并,而是根据有向约束图,找出需要重建的图形元素,仅对这些图形元素进行求解,将求解从整体降到局部,减少求解工作量,进一步提高了求解速度。

1 约束模型的生成

       参数化绘图系统可分为陈述式系统和构造式系统。在陈述式系统中,约束关系没有方向性,约束的处理顺序和绘图的顺序相互独立,几何图形的画法也没有特殊的意义;而在构造式系统中,绘图命令和对应的约束关系添加是相关联的,几何图形绘制的方法和顺序与求解的顺序紧密相关。考虑到采矿设计中常用的巷道断面、交叉点、道岔等类型的CAD图形,都是由直线段和简单的圆弧组成的,都是一些尺规可构造的图形,因此笔者采用构造式约束模型。因为该模型建立的是一个满约束的约束模型,在绘图和求解过程中都不需要考虑过约束和欠约束的情况,另外使用该约束模型,求解过程也变得非常简单。在绘图过程中,同时创建有向约束图,记录图形元素的做图顺序及相互间的约束依赖关系。

       用有向约束图表示采矿参数化图形的方法是:有向约束图的顶点表示图形中的图形元素,约束图中的有向边表示图形元素之间的约束关系。在绘制参数化图形的过程中,根据操作命令和交互信息自动获取设计约束,并将该设计约束转化为有向图的边,也就是说,每生成一个图形元素,对获得的设计约束进行处理,生成相应的有向边,有向边指向新生成图形元素,有向边的尾部和与新生成的图形元素有约束关系且已经绘制的图形元素相连接。它充分利用交互设计绘图过程中所蕴含的设计知识,使建立的约束模型始终保证约束的完备性和一致性,不会出现过约束或欠约束的情况。

       使用上述方法建立的约束模型一定是一个满约束的约束模型,几何约束满足问题(GCSP)可以用有向图结构描述为:

GCDG=(G,C)

       式中:G={(gi,si)|i∈{1,…,m},gi是图形对象中的基本图形元素,如线、圆等,si为gi的方位约束值};C={(c1,c2,…,cn),cj是图形元素间的几何约束关系,也是有向约束图的某一条有向边,如cj={〈gk,gl〉|k≠l,k∈{1,…,n},l∈{1,…,n},gk,gl两者之间存在约束关系,其中gk对gl的位置或大小有约束关系}。

       以半倒梯形排水沟断面图为例说明有向约束图的生成。图1-a中每条线段的编号次序说明了线段的做图顺序,图1-b中有向图的有向边的方向表明了1-a中各图形元素的做图次序和相互约束关系。

半倒梯形排水沟断面图及其有向约束图

图1 半倒梯形排水沟断面图及其有向约束图

       有向图记录了图形中各图形元素的做图顺序及相互依赖关系。而对于图形中的其它信息,比如线段的起点坐标值、长度、与X轴的夹角,圆弧半径等内容都采用XML进行描述和存储,在约束求解时可直接提取。

2 约束求解

       使用上述方法建立的是一个满约束的约束模型,在求解过程中不需要考虑过约束和欠约束的情况;另外,利用有向约束图还可以将整个草图的求解从整体下降至局部,即当某个图形元素的参数发生改变的时候,我们对参数发生改变的几何元素进行求解,并借助有向约束图,找到它的子孙结点并进行求解,并不需要对整个图形中所有的图形元素求解,从两方面降低了计算复杂度,减少了计算量,从而提高了求解的速度。

       对每一个图形元素的求解,都可以根据该图形的定位参数及其与其它图形元素约束关系生成一个可独立求解的非线性方程组,用最简单的解析法求解该非线性方程组。对于二维参数绘图系统中常用的图形元素点、线、圆、圆弧来说,非线性方程组中方程的个数最多不超过3个。因为该约束模型是完备的,因此每一组非线性方程组的根都可能不止一个,所以必须在尽量满足用户设计意图的要求下进行根的选择。

       根的选择问题在几何约束系统的求解中是一个必须要考虑的问题,即使在满约束模式下多解性也是普遍存在的。所以在最初生成每一个图形元素的时候,我们根据用户的交互信息和拾取点生成一个最接近用户设计意图的图形元素,并根据一定的规则为其附加一个方位约束,当在参数驱动下需要再次对该图形元素求解时,则根据方位约束来选择一组解,如果此时方位约束发生改变,则需要按照一定的规则从多解中选择尽可能符合设计意图的一组解。在满约束模式下处理多解情况时我们采用了两条基本原则:

       第一,拓扑关系不变原则,即几何元素之间的相对位置和拓扑连接关系尽量保持不变;

       第二,形状变化最小原则,即几何元素的位置及形状变化尽量保持最小。

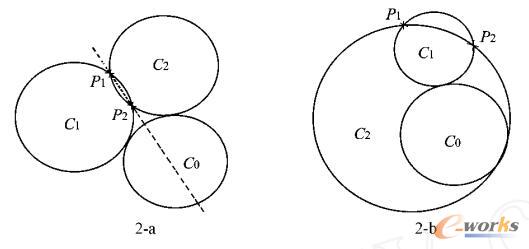

       如2-a所示,过两点P1,P2做与圆C0相切的圆,生成两个外切圆,分别记C1,C2,根据做图时拾取P1,P2两点的顺序可定义P1,P2所形成线段的方向,再根据该线段方向为C1,C2附加方位约束。假如做图时先拾取P1,后拾取P2,此时C1附加的方位约束为outrigh(外右),而C2的方位约束则应为outleft(外左),再根据对C0的拾取位置,我们假定设计意图是选择C2作为当前的解;在参数驱动的时候,如果点P2的坐标发生变化,如图22b所示,过P1,P2两点做与圆C0相切的圆,也记为C1,C2,但此时C1为外切圆,而C2成了内切圆,根据上述多解情况下根的选取原则第一条,此时应选择C1而不是C2。

过P1,P2两点与圆C0相切圆的方位约束

图2 过P1,P2两点与圆C0相切圆的方位约束

       在图1中,假设半倒梯形排水沟断面图的上边宽度L2的长度要发生改变,此时根据有向约束图,位置要发生改变的图形元素为L2的子孙结点,即L6,L7和L8;另外,根据工程约束,L5和L2的长度相等,因此L5也需要重新计算。

       设L2起点坐标(xs2,ys2),终点坐标(xe2,ye2),假设长度由原来的400增长为500,则发生改变的图形元素上各个点坐标的变化情况为:L2起点坐标(xs2,ys2)不变,L2终点坐标变为(xe2+100,ye2),L6的起点X坐标和终点X坐标增加量为100,L7的起点X坐标和终点X坐标的增加量也为100,L8的终点X坐标增加量为100,根据工程约束,L5的终点X坐标增量也为100。变化之后的图形如图3所示。

L2长度变化后的水沟断面图

图3 L2长度变化后的水沟断面图

3 结论

       笔者提出了一种构造式几何约束系统并使用有向约束图表示约束模型,在交互绘图的同时直接建立参数化图形的约束模型。利用该方法进行约束建模,完全避免了欠约束和过约束的情况,因此约束模型在任何阶段都是满约束的;另外,利用有向约束图进行约束求解,它将求解从整体降低到局部,大大减少了参数驱动时的计算量,利用方位约束解决了根的选择问题。该方法在约束关系维护方面还存在一些问题,有待今后做进一步深入的研究工作。
