基于Pro/E的罩壳零件的造型及模具设计

2020/9/26    来源:互联网    作者:孙云
关键字:Pro/E  罩壳  模具设计
本文介绍了利用Pro/E软件进行罩壳零件的三维造型和模具设计的过程,可以使工程技术人员对Pro/Engineer软件在模具设计中的运用有一个较明确的了解。

0 引言

    Pro/Engineer是美国PTC公司开发的大型CAD/CAE/CAM软件,其强大的功能模块深受业内人士的欢迎,它将产品的设计、分析、制造集成一体,可以实现多用户同时参与同一产品的设计及制造,进行并行的工作。同传统的产品生产流程比较,大大地缩短了设计、制造周期,减少了设计费用,节约了成本,而且更好地保证了产品质量,实现产品的多样化,更快地适应市场需求,提升企业的市场竞争力;且在模具设计的整个过程中,Pro/E界面提供给用户的始终是三维实体,可以使用户在设计的各个阶段对零件及模具有个形象的了解,更好地把握设计协调性。

1 罩壳零件的造型过程

    造型良好的三维模型是进行模具设计的基础,

    所选择的零件三维造型过程如下:

    (1)创建旋转特征;

    (2)创建壳特征;

    (3)建立底部剪切特征;

    (4)创建底孔;

    (5)创建底部的筋;

    (6)创建底部圆;

    (7)创建圆上的CUT特征;

    (8)创建实体周壁的CUT特征;

    (9)创建实体内部结构及其他附加特征;

    (10)创建拔模及圆角特征。

    最后罩壳零件的三维模型如图1所示。

罩壳零件的三维模型

图1 罩壳零件的三维模型

2 模具制作

    该实体的模具制造要在组件中做,要在开始界面上选择组件来做。把组件的窗口打开,然后按图进行选择,再对型腔进行编辑,对型腔的孔进行封闭,再作曲面合并,补出下面圆孔的缺口,如图2a、b所示。

    创建加材料。

    制作型腔,按照制作程序完成型腔的设计,如图2c所示。

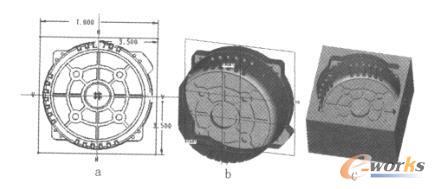

型腔设计与制作

图2 型腔设计与制作

    制作型心。该步骤和上步骤相差不大,在模型树上单击xingxin—然后右击插入,完成如图3所示。

型心制作的点选确定

图3 型心制作的点选确定

    对孔进行填补。

    对曲面进行加材料,如图4所示。完成型心。

孔填补曲面加材料

图4 孔填补曲面加材料

    模具图观察,如图5所示。

模具图观察

图5 模具图观察

    经观察分析,整个模具和实体搭配,模具设计就此完成。在模具装配中要注意模具的干涉,不可让这类情况发生,不然模具就会报废。

3 结语

    通过对上述罩壳零件塑料模具型腔3D设计过程和步骤的分析,可以使工程技术人员对Pro/Engineer软件在模具设计中的运用有一个较明确的了解。实际生产中,使用Pro/Engineer软件强大的3D造型功能、参数驱动和数据相关技术及其包含的模具设计模块,能极大地缩短模具设计周期,减少设计费用和新产品投放市场的风险,提高模具设计质量,为新产品快速占领市场提供了有力的保证
