CAD干货小技巧:布局空间怎么用?

2022/5/23    来源:中望CAD    作者:佚名
关键字:CAD  布局空间
模型空间主要用于绘图,这一点大家都比较能直观感受到,那么问题就来了,模型空间旁边的布局1、布局2到底有什么用呢?
       大家都知道,CAD中分为模型空间和布局空间。

       模型空间主要用于绘图,这一点大家都比较能直观感受到,那么问题就来了,模型空间旁边的布局1、布局2到底有什么用呢?

       今天就来讲解一下。

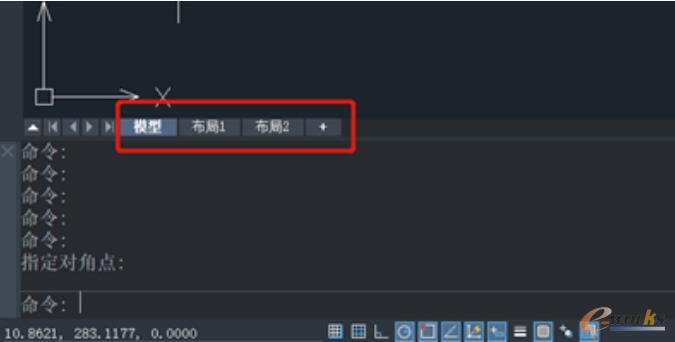

模型空间旁边的布局1、布局2

图1 模型空间旁边的布局1、布局2

       大家可以理解为在一张虚拟的纸上,利用视口将模型空间绘制的图形进行排版,这样可以更加直观地控制打印效果。

       一个布局空间通常只放置一个图框,就相当于一张图纸,但图框中可以放置多个视口,这些视口可以大小不同、形状不同、比例不同,视口内显示的是模型空间绘制图形的全部或者一部分。

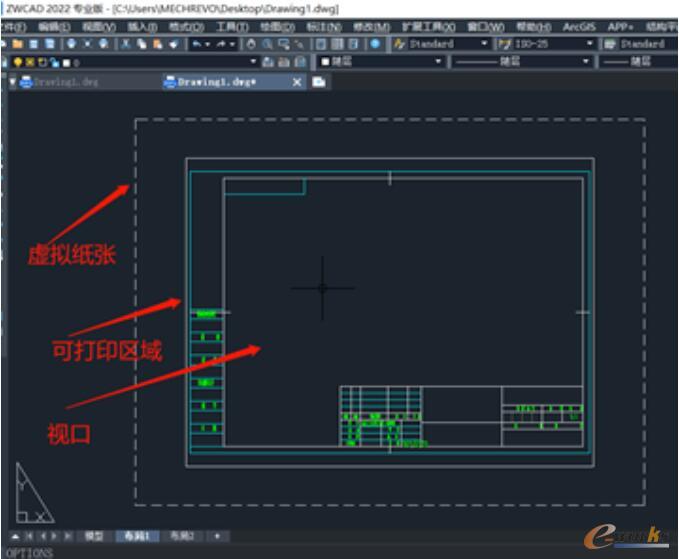

布局空间

图2 布局空间

       简单列一下布局空间的用法

       1、确认图纸尺寸,计算出图形的打印比例。

       2、在布局空间插入标准图框。

       3、根据需要建立一个视口或多个视口来排图。

       如果图纸需要打印模型空间的一部分图形,可以在布局空间内创建一个合适的视口,将视口的比例按照打印比例进行设置,进入视口找到合适的位置后进行视口的锁定。

       4、设置和保存打印参数。

       排好图后就可以设置打印参数并根据需要输出。

       在布局中是按照1:1的比例插入的图框,因此打印就比较简单了,选定图框的打印范围、设置打印纸张的大小及样式即可进行出图。

       在使用CAD的布局时,需要注意一些常见问题。

       1、有时候在布局中打印,视口的边界也会被打印出来,要怎么解决呢?

       把这部分视口放置在一个不打印的图层即可。

       2、CAD布局中视口显示为空白,没有任何的图形。

       之前就遇到类似的问题,布局空间中存在很多个视口,每个视口都会对应显示图纸中的一部分,但有时候就发现某些视口显示为空白,看不到任何图形。

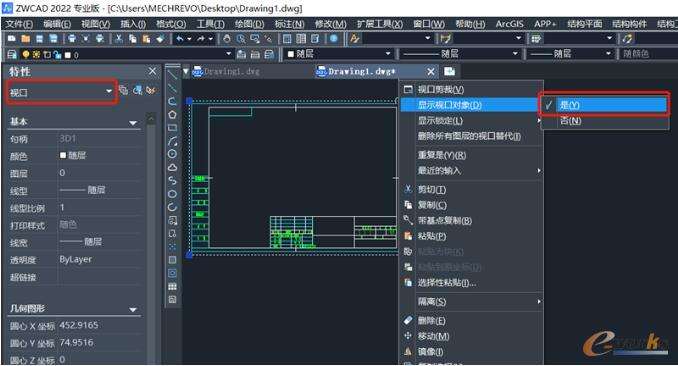

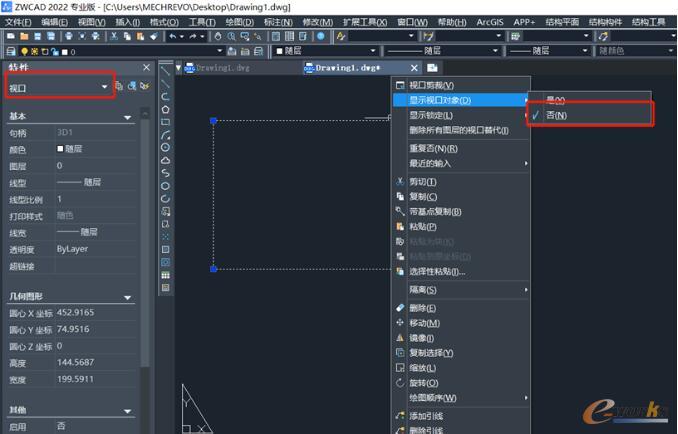

       此时我们需要进入视口中,点击鼠标右键,将【显示视口对象】的参数设置为【是】,那么视口中的图形就可以正常显示了。

视口中的图形显示

视口中的图形显示

图3 视口中的图形显示
