强劲引擎,未来之选|在云端使用DfMA进行设计和施工变革

2022/10/24    来源:达索系统    作者:达索系统
关键字:  DfMA  虚拟孪生  云3DEXPERIENCE
与传统的建筑和施工方法不同,DfMA将手工工艺转变为虚拟工艺。几十年来,技术和工作流程一直在发生变化。这是一场进行中的设计和施工变革。
虚拟工艺,艺术变革

       DfMA表示Design for Manufacturing and Assembly(面向制造和装配的设计),是一种可提高质量/范围与成本/时间的预期比率的方法。DfMA方法的核心是全新的本土化交流和连接方式。零部件可以在异地进行简化、制造,接着装配成模块,现场最终的完整产品装配可提高精度、质量和施工速度。与传统的建筑和施工方法不同,DfMA将手工工艺转变为虚拟工艺。几十年来,技术和工作流程一直在发生变化。这是一场进行中的设计和施工变革。

模块拆分,高效协作

       模块化是DfMA方法的基石。在模块化过程中,将尽量让零部件设计在工厂环境中作为模块进行制造和装配。

       这意味着:

       ●使用虚拟孪生体验让零部件和模块的设计师和制造者能够解决单个或所有问题,

       ●利用模块减少并简化装配体和零部件之间的接口;

       ●将所有装配流程尽量拆分成简单的任务;

       ●通过隐性知识数字捕获实现自动化,以实现显式重用;

       ●更高效地与分包商协作,为他们提供模块生产方面的代理。

       利用云3DEXPERIENCE上的高级协作应用程序,您可以进行设计、工程处理、制造、装配和使用,以消除施工问题。

信息统一,随时可取

使用3DEXPERIENCE云平台处理DfMA模型

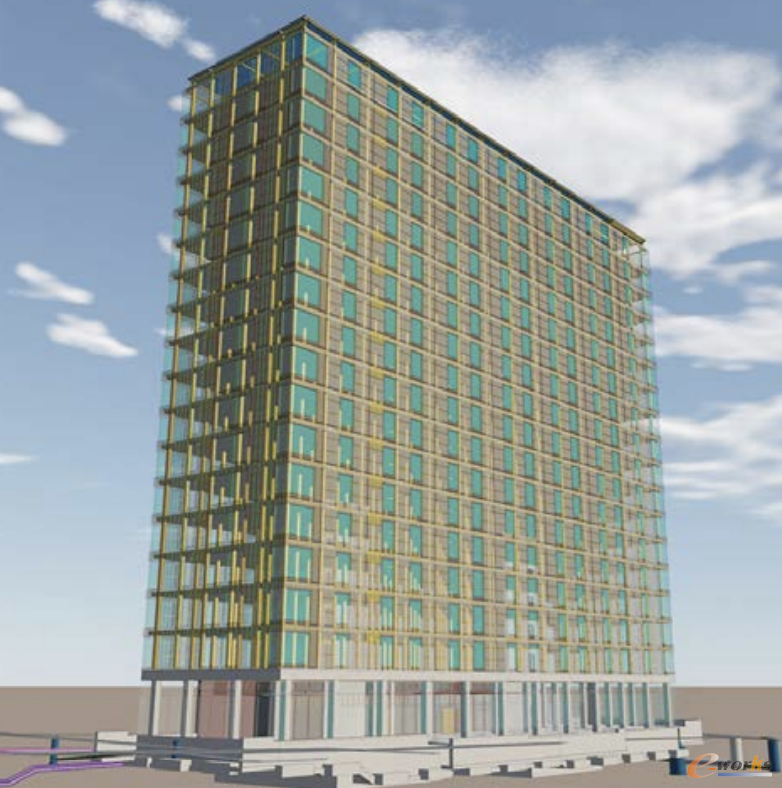

图1 使用3DEXPERIENCE云平台处理DfMA模型

       云3DEXPERIENCE平台为所有模型和DfMA产品信息提供单一来源,并在符合IFC的环境中实时管理大量数据。每个相关方都可以使用3DEXPERIENCE云平台处理DfMA模型,并可从任何位置安全地访问CAD和项目数据。

同步设计,多维合作

由许多零部件组成的模块

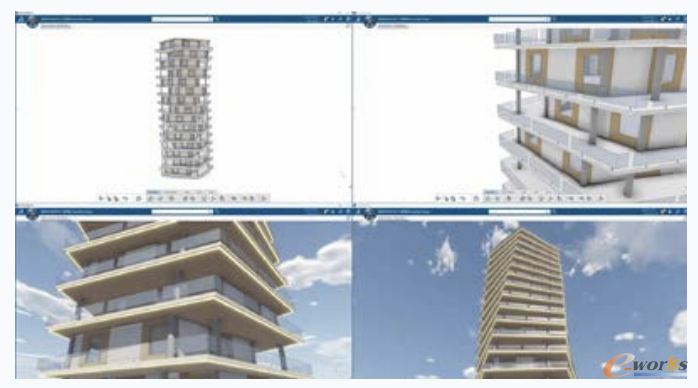

图2 由许多零部件组成的模块

       DfMA能够利用由许多零部件组成的模块。DfMA方法由3DEXPERIENCE平台提供支持,通过为DfMA协作者创建单一共享参考,突显改进效果并消除碎片化。通过采用无缝协作流程,降低交付成本并缩短相关时间。

集思广益,无缝共享

可访问高级设计和自动化工具

图3 可访问高级设计和自动化工具

       云3DEXPERIENCE让您可访问高级设计和自动化工具,从最小的零部件到最大的装配体,都可以实现高度详细的自动化。借助3DEXPERIENCE的Building Design Engineer,可以在整个设计过程中自动重复和调整一个元素,让您只需花费少量时间和手动工作即可设计出任何复杂结构。

       同样的流程也可应用于建筑的任何其他特征。接着,DfMA协作者可以无缝地共享零部件、模块、装配体和更改,从而获得完全准确的虚拟孪生体验。

科技赋能,达偿索愿

共享模型

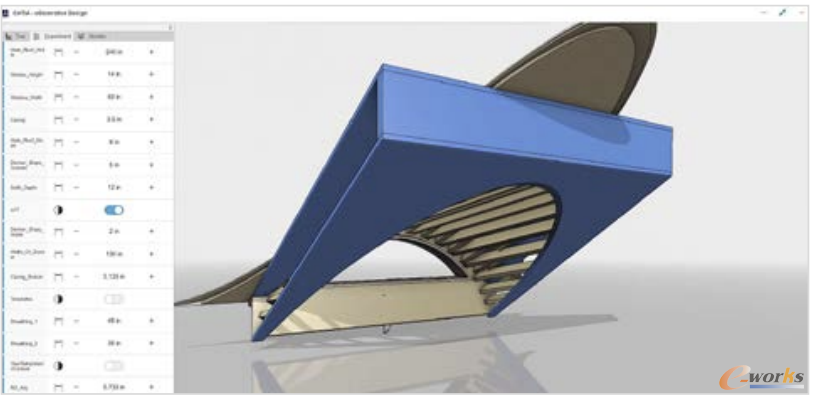

图4 共享模型

       3DEXPERIENCE平台是一款面向建筑师、工程师、承包商、制造商和建筑产品制造商的端到端解决方案,支持在整个供应链中进行协调。通过工业化施工流程,使设计模型成为了建造的基础。这种共享模型可以大大减少传统设计与施工流程中存在的浪费和返工现象,从而为项目业主和利益相关者创造巨大收益。

       应用这种方法,您可以:

       ●设计和模拟任何建筑、结构、零部件或元素,从概念级别到紧固件皆可。

       ●使用一体化、参数化、协作化和计算机建模方法,在整个迭代设计期间提高工作效率并优化项目价值。

       ●提供高性能、高价值和高效率,同时减少浪费和能耗。

       ●利用供应链中的见解和专业知识,创造出出色的设计。

虚拟孪生,协调设计

虚拟孪生

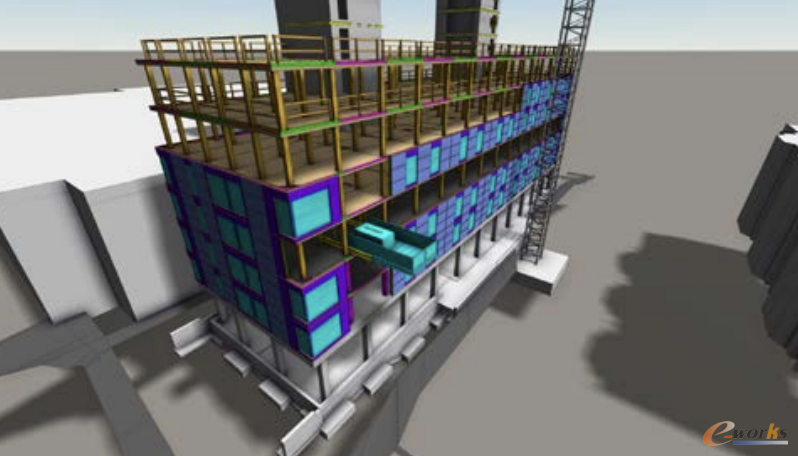

图5 虚拟孪生

       DfMA云3DEXPERIENCE的一个主要优势源于其集成的设计、仿真项目管理功能,所有这些功能都与虚拟孪生体验(VTE)相关。虚拟孪生体验是物理系统的虚拟模型,流程/产品工程师、建筑师、材料科学家、承包商和顾问可以使用3DEXPERIENCE云平台中的虚拟孪生体验,模拟产品的制造和装配方式。这能够为建筑环境明确协调设计和工程工作,从而降低项目风险,提高生产率,同时保持设计质量。

       此外,3DEXPERIENCE平台上的DfMA虚拟孪生体验还提供多种新方法,可用于将专业知识捕获和复制到制造细节级别,并保留在所有利益相关者都可访问的单个项目资源中。

宏观掌控,细致入微

大型装配体

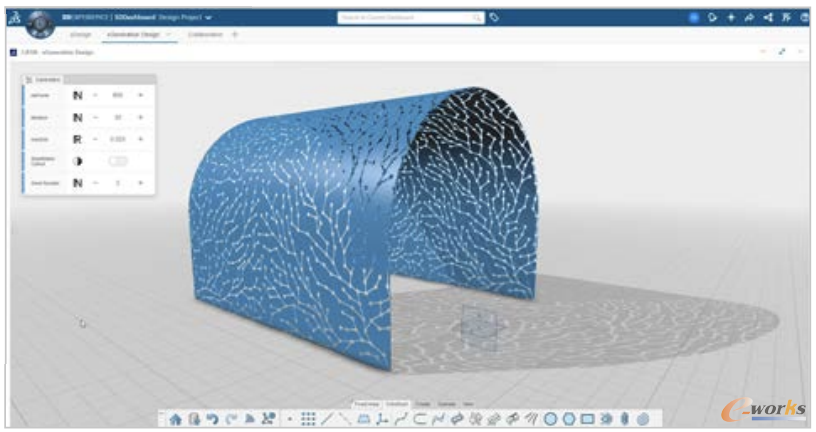

图6 大型装配体

       借助3DEXPERIENCE云应用程序,您可以随时随地轻松打开非常大型的装配体。虚拟孪生将创建单个3D参考模型,每个团队成员都可以在项目的任何方面使用该模型。制造、施工、装配和设计可使用卓越的应用程序完成或测试,减少了延迟、返工以及高达数百万美元的意外成本。最后,承包商可以在开始施工之前验证合规性认证。

DfMA优点

       01 更易于预测的安装

       最大限度地利用由零部件组成的模块,这些模块是在最终装配现场预装配的。

       02 更高质量的零部件

       交付的最终产品的质量和范围超过生产所需的资源。

       03 改善工地安全

       工地方面更好说明,工作空间更可预测、更安全。

精益求精,全面优势

       DfMA的目的是从整体角度看待建筑,以确定最佳的建造方式。高效生产高质量、经济高效的设施,包括为某些流程进行批量生产,同时为消费者提供所需的多样性。

       对于DfMA来说,在大型建筑木材方面具有巨大的优势:模块化木材系统可以在工厂环境中生产,现场装配、拆卸、修改或重新定位,从而提高灵活性。其施工流程的破坏性更小,具有高能效,低热传导性,具有全面优势。

顶尖运算,先拔头筹

       我们看到DfMA施工项目的发展速度比我们想象的要快,借助云端虚拟世界的强大功能,其精度和质量远远超出了几年前的水准。在流程的任一步或每一步,3DEXPERIENCE都让项目合作伙伴可快速安全地进行协作,在各个专业之间共享一个项目模型,并提供设计自动化的所有优点。只需几个熟练的专家就能完成制图员队伍的工作。行业头部公司将率先看到DfMA方法的优点,运用3DEXPERIENCE高级实用的功能。
