MBD是什么?

2022/11/9    来源:PTC    作者:Dave Martin
关键字:MBD
基于模型的定义,即MBD,是一种在3D计算机辅助设计(CAD)模型中,而不是在2D生产图纸中,记录制造和检查零件以及装配所必需的信息的方式。

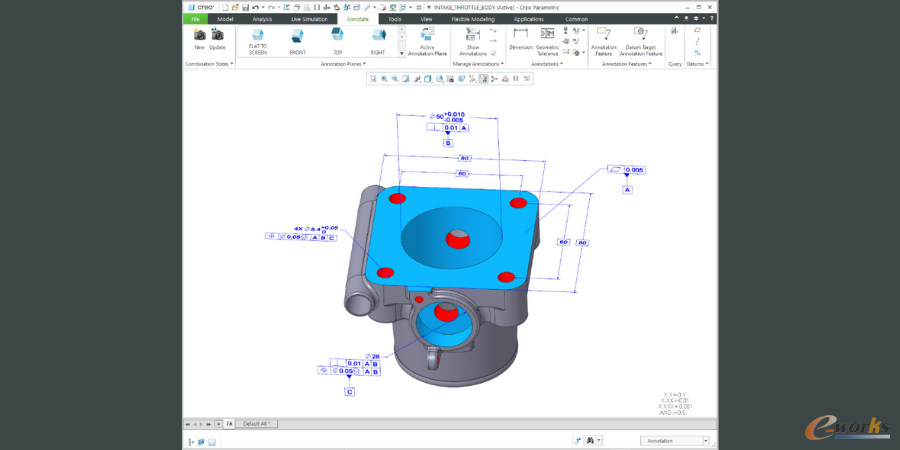

用Creo创建的基于模型定义的CAD模型示例

图1 用Creo创建的基于模型定义的CAD模型示例

MBD带来的好处

       MBD为产品开发过程带来了许多好处。根据美国国家标准与技术研究所(NIST)的一项研究,MBD可以将设计到制造,再到检验的过程缩短惊人的78.4%。就好像是在周一一天结束前你就完成了你一周的所有工作。

       为什么MBD比传统的2D图纸方法更高效?因为CAD模型中的三维注释是具有语义的,这意味着其他软件可以理解这些注释。

       与您的供应链共享的不是PDF或打印的图纸,而是原始的本地零件文件或与CAD无关的STEP文件。当这些文件在计算机辅助制造(CAM)软件或三坐标测量机(CMM)检测软件中打开时,软件会识别三维注释及其几何参考。

       这就使您不再需要将信息从图纸转换到下游软件。从而使速度更快而且减少了错误。

MBD历史

       基于模型的定义可以追溯到1968年的第一个三维CAD软件。然而,今天大多数公司的工作仍然基于图纸。这些公司会开发一个三维模型,然后生成一个二维生产图。

       图纸包含对象、产品和制造信息(PMI)的视图,其中包括:

       ●尺寸。

       ●几何公差。

       ●注释。

       ●符号和曲面抛光。

       ●其中就有像材料清单(BOM)这样的表格。

       工程公司和组织意识到,他们可以通过省去图纸和直接实现设计到制造来获得巨大的利益以及节省巨额的成本。创建2D图纸相对于3D来说是倒退的体现。

       20世纪90年代中期,有几个人在堪萨斯州威奇托的波音公司聚在一起,提出了一种直接在CAD模型中捕获PMI的新方法:MBD。MBD的工程标准可在ASME Y14.41-2019和ISO 16792:2015中找到。

应用MBD

       如果CAD用户已经知道如何创建2D图纸,那么向MBD转换就很容易了。CAD模型中MBD的主要元素如下:

       ●注释平面:用来定义要放置在模型中详细的位置和方向。

       ●3D注释:用来表示产品和制造信息。

       ●组合状态用来组织三维注释,以使其更加清晰和有条理。组合状态还包括:

       –爆炸状态。

       –横截面。

       –表示形式进行简化,以减少显示的组件数量。

       –外观状态以不同的颜色和纹理显示各种组件。

       –样式状态以多种显示模式显示组件,如阴影线、透明线和删除的隐藏线。

       在MBD中创建3D注释往往比创建2D图纸视图和细节更容易,因为MBD更加灵活。例如,一个维度只能出现在一个平面视图中,但一个3D注释可以出现在多个组合状态中。大多数公司对二维图纸中细节的外观有着严格的规定。

交付

       一个常见的误解认为MBD就是“无图纸”或“无纸化”。MBD意味着图纸不再是真实的主要来源。必要时,如果您的供应链需要,您可以创建图纸。

       与PDF不同,MBD的主要交付技术数据包(TDP)。这是一组电子文件,可以包括以下内容:

       模型要么采用其原生格式(如Creo),要么采用与CAD无关的STEP AP242格式。

       Excel或CSV格式的材料清单也可以被其他软件使用,而不是必须转录成下游供应链系统中的二维图纸上的表格。

       其他相关的电子文件,如笔记、示意图和首件检验(FAI)文件。

总结

       MBD简化了产品开发工作流程因为它生成了能在下游制造,供应链,库存,及整个企业范围内使用的技术内容。
