基于Simufact Forming的扳手扳体模具优化分析

2017/3/1    来源:e-works    作者:卢大海
关键字:CAE  模具  优化分析
本文从楔横轧后的零件开始进行成形仿真模拟,主要是看预锻和终锻成形的成形力以及是否有缺陷产生,通过CAE仿真分析得到的结果进而优化模具结构,以期得到比较好的成形效果。

一 工艺分析

    扳手扳体的锻造工艺大致分为四个工序:下料——楔横轧——压扁——终锻。

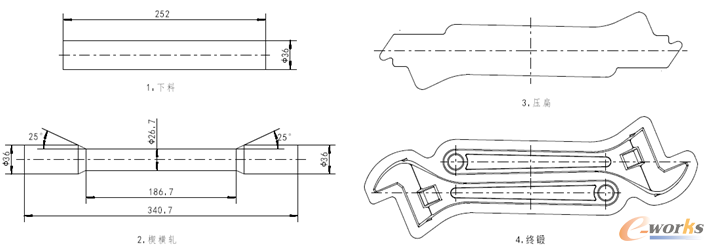

图1 扳手扳体的锻造工艺

图1 扳手扳体的锻造工艺

    本文从楔横轧后的零件开始进行成形仿真模拟,主要是看预锻和终锻成形的成形力以及是否有缺陷产生,通过CAE仿真分析得到的结果进而优化模具结构,以期得到比较好的成形效果,CAD建模此处省略,CAE参数设置此处也省略。

图2 预锻图

图2 预锻图

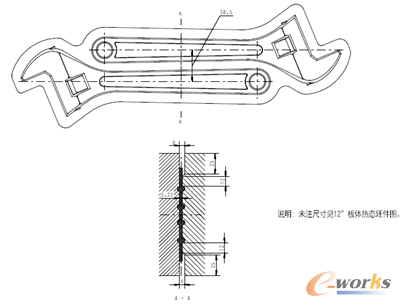

图3 终锻图

图3 终锻图

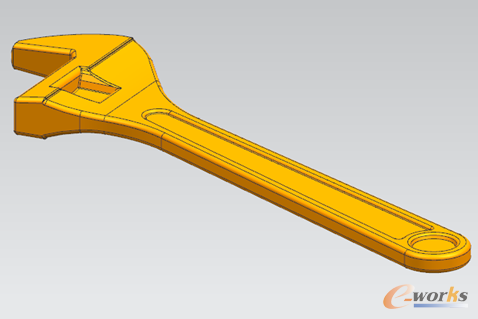

图4 扳体锻件模型

图4 扳体锻件模型
