本文通过以典型Boeing757表面电流分布计算分析为例,介绍了使用FEKO多层快速多极子方法(MLFMM)计算时不收敛问题常用的三种解决方法。最后借助复杂柱腔电磁散射计算说明了“稳定的快速多极子”的有效性。
1.引言
Altair公司的FEKO作为强大的电磁计算
仿真软件已经得到广泛的应用,与其它电磁仿真软件相比,笔者认为FEKO具有以下三种得天独厚的优势:
(1)电磁计算方法高效、全面。FEKO中除了三大数值算法(MoM/MLFMM、FEM和FDTD)之外,也包含高频方法(SBR、PO和UTD),用户可以根据计算问题特征,自行选择。FEKO用户手册中给出了一张比较明晰的方法选择依据,如图1所示。

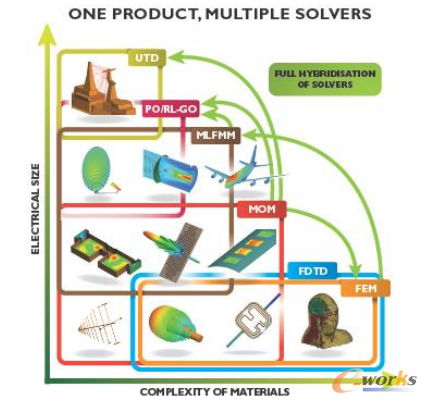

图1 电磁散射计算方法选择依据
(2)电路、电场混合交互计算。电磁干扰、电磁环境、电磁兼容在FEKO中均可选择合适的仿真方法开展计算。FEKO电磁算法均是自主研发,所以不同算法之间的交互效率很高,能够真正实现各种算法的混合求解。FEKO以电磁散射计算见长,在解决辐射、干扰问题方面也有着广泛的应用。
(3)软件接口开放、调用灵活。FEKO在输入上接口丰富多样。针对散射问题,作为激励常用的辐射方向性图、口径面场,可以非常方便从其它软件导入;FEKO中很多“命令”均可借用其它编程软件灵活调用,使得FEKO如同黑匣子一样,只需理解输出结果含义及格式即可,节约大量的算法研究时间。
MoM/MLFMM是FEKO软件中最常用、最核心的电磁计算方法,使用过程中收敛性问题是用户的最常见问题。本文将结合使用过程中的一些计算经验,分三种情况加以说明。主要包括:
(1)简化模型,剔除冗余曲面;
(2)合理选取积分方程;
(3)勾选“稳定的快速多极子”计算。
下面针对上述三种情况做逐一说明,供用户参考。
2.简化模型,剔除冗余曲面
对于复杂模型,往往来源于结构软件,它们并不适用于电磁场计算。将结构模型直接应用于电磁场计算,可能带来两个问题:
(1)不能计算。MoM/MLFMM算法计算的网格必须拓扑合理,三角面元共边是最基本的要求,结构模型在绝大数情况下,不能满足计算要求;
(2)难以计算。即便满足拓扑合理的要求,冗余曲面也会给计算收敛性带来额外的负担,延长计算时间。

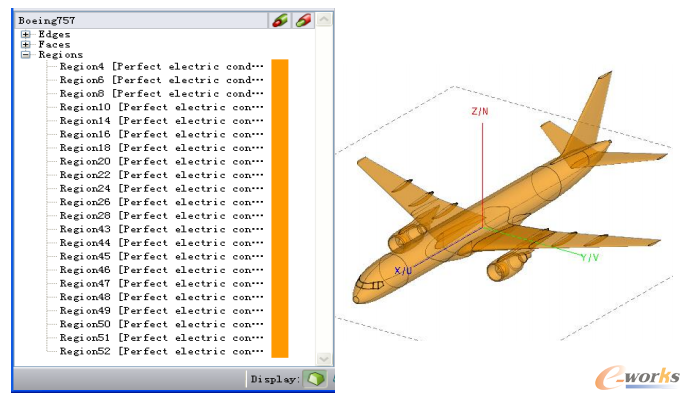

FEKO中为用户提供了大量的处理曲面的操作,如果在开展计算之前,对几何模型精心处理,会对计算带来极大的方便与加速。这里以金属结构Boeing757为例,简要说明简化模型,剔除冗余曲面。图2所示的是原始的几何模型。从外观上看,模型几近符合电磁计算的要求。图2左端所示的是三维几何模型的细节。从图2中,可以看出,Boeing757包含多个“体”(Region),说明该模型中包含大量的冗余曲面,机翼和机身连接处明显有冗余曲面。

图2 处理前Boeing757三维模型

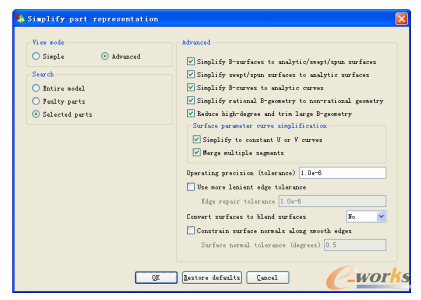

CADFEKO中,“结合”(Union)命令、“裁剪”(Subtract from)皆是强大的命令,也是通常处理冗余曲面的一个重要途径。将机翼与机身结合,然后在模型编辑栏中删除不需要的曲面即可。再结合的过程中,时有出现如图3所示的结合失败问题。其原因在于,导入的几何模型在FEKO中不兼容所致。可以采用图4所示的“简化部件表达形式”处理相应部件,一般可以解决结合失败问题。

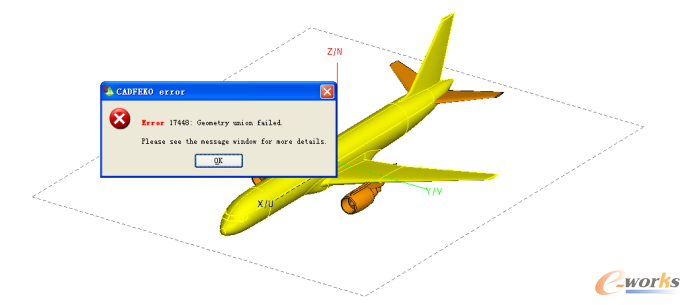

图3 部件结合失败

图4 简化部件表达形式

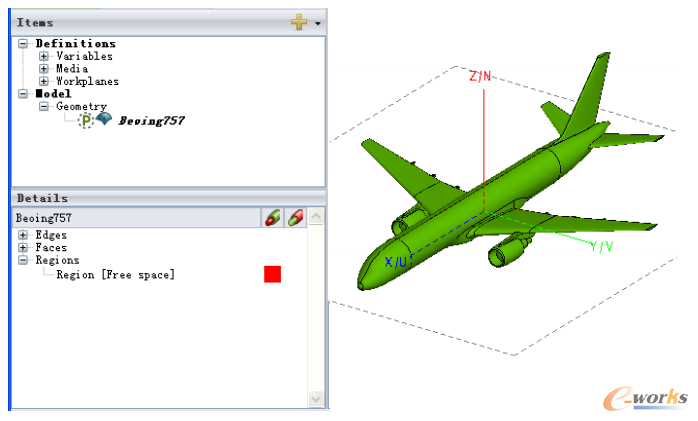

图5所示的是处理之后的Beoing757模型,整个模型为一个“体”(Region),说明冗余面已被剔除,可以采用FEKO自身或者Hypermesh剖分网格计算,这里采用的是FEKO本身剖分的网格,设置频率Freq=300MHz,鼻尖入射垂直极化平面波为入射场,计算整机表面电流。剖分网格数量为76758个,采用64G内存计算平台,20核并行计算,选择迭代求解器类型为8193,迭代397步,计算时间42min。结果如图6所示。

图5 处理后Boeing757三维模型

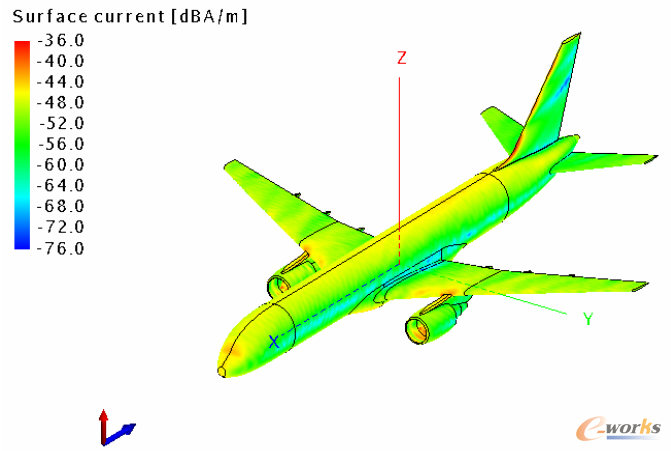

图6 表面电流分布
3.合理选取积分方程

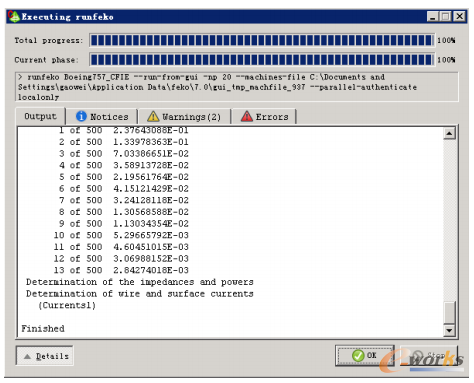

混合场积分方程迭代求解时,条件数远优于电场积分方程。在FEKO中,目前混合场积分方程适用于闭合的金属材质,上述求解表面电流的问题符合此类情形。图7是采用混合场积分方程快速收敛的计算过程,其它条件与上例相同,迭代13步,耗时2.5min,计算速度提高16倍之多。结果如图8所示,与图6计算结果一致。

图7 混合场积分方程快速收敛

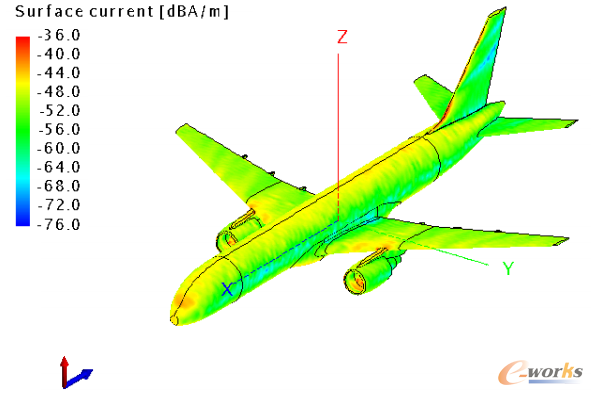

图8 表面电流分布
4.勾选“稳定的快速多极子”计算

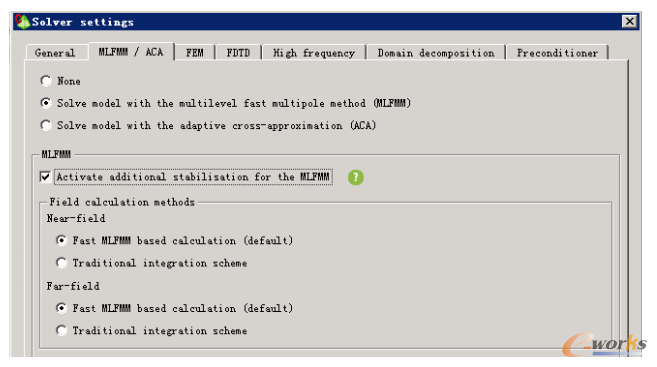

FEKO14.0新版本中,为用户提供了“稳定的快速多极子”,为用户使用MLFMM不收敛问题提供了终极解决方案,如图9所示。本文采用“稳定的快速多极子”求解了相同的电流分布,如图10所示。图10与图6、图8结果一致,互相印证彼此的正确性。但是采用“稳定的多极子”耗时7.68h,相比上述两种方法,计算需要更多的计算时间。因此需稳定的快速多极子算法适用于复杂媒质、复杂结构问题的求解,克服了传统计算方法不能收敛的问题。

图9 “稳定的多极子”选择方法

图10 表面电流分布

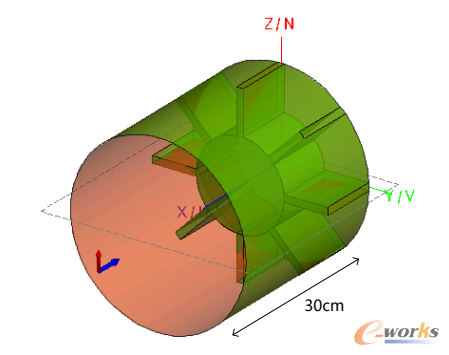

图11所示的是复杂的柱腔问题,入射平面波频率为8GHz,计算目标表面的电流分布。采用传统计算方法,迭代500步,残差在0.03振荡;进而选择“稳定的快速多极子”,耗时…,表面电流分布如图12所示。

图11 复杂柱腔

图12 复杂柱腔表面电流
5.总结
本文系统对比分析了(1)简化模型,剔除冗余曲面;(2)合理选取积分方程;(3)选取“稳定的快速多极子”计算三种收敛解决方案,其中(1)是求解前提,(2)和(3)在计算时可以灵活选择以提高计算效率。
