电气3D设计之快速布局

2022/1/25    来源:IGEXAO    作者:佚名
关键字:布局  电气3D设计
本文介绍了三种布局方法简单易学,便于操作,可以使电气工程师用最短的时间完成合理的高质量布局图,在设计阶段减少错误、提升电气设计效率,为生产节约成本。
技术人的回忆

       时间的车轮向前转动,虽然不快,但从来没有停下来过。刚刚毕业那会儿我公司的机械工程师使用CAD设计画图。年老的师傅还在使用图板、铅笔。

       现如今,不会使用三维软件设计画图都不好意思说自已是机械工程师。

       机械工程师的三维软件蓬勃发展,作为好兄弟的电气工程师的三维软件也已经起步急追,相信很快就会造福电气工程师。

SEE Electrical 3D Panel+布局(一)

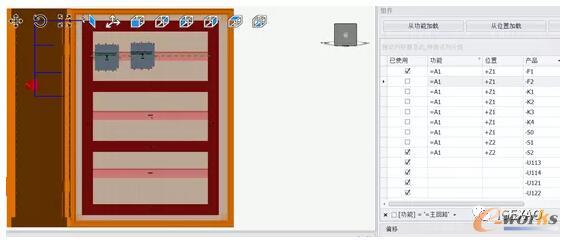

       那么今天我在这里为大家介绍一下SEE Electrical 3D Panel+这款专业电气三维软件中的快速布局功能。SEE Electrical 3D Panel+的布局非常方便,操作简单、容易上手。其中一种方法是可以比较自由的摆放,可以直接在组件管理面板中选择摆放的设备,鼠标移动到导轨上点击左键会使设备自动匹配导轨并卡在上面。同样的方法也适用于安装板上设备的平面摆放。

自由摆放布局

图1 自由摆放布局

SEE Electrical 3D Panel+布局(二)

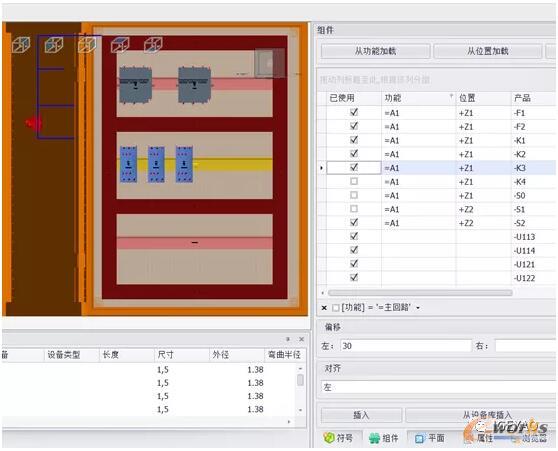

       另一种摆放方法是先选择导轨,然后在组件管理面板中按顺序点击要摆放的设备,在已使用中显示小对号的时候,导轨上会自动出现摆放的设备,这种方法还可以先设置好每个设备之间的距离,然后在组件面板中通过ctrl键或者是shift键选择多个设备,点击插入,会瞬间把所选设备卡到导轨上,并且是按照设置的间隔距离来插入的。

导轨布局

图2 导轨布局

SEE Electrical 3D Panel+布局(三)

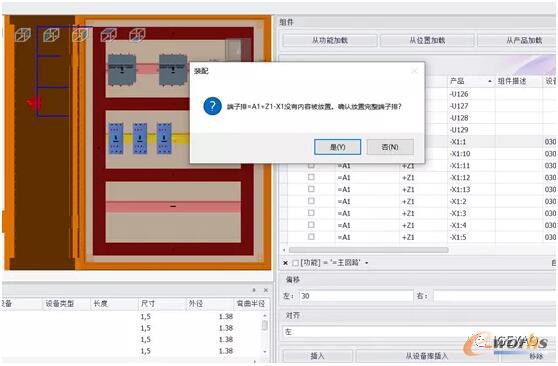

       对于端子,连接器这类数量庞大的设备,软件更是具有高效插入布局功能,只需要选择一个端子就会自动把整个端子排按顺序插入到导轨上。在面对大批量端子时会非常节省时间。

高效插入布局

图3 高效插入布局

       上面这几种布局方法简单易学,便于操作,可以使电气工程师用最短的时间完成合理的高质量布局图,在设计阶段减少错误、提升电气设计效率,为生产节约成本。
