如果你有使用过EPLAN Pro Panel做布线设计,是否也遇到过这样的崩溃时刻?满心期待地按下按钮:
等待,你以为你会得到这样的完美布线结果:

图1 完美布线结果
然而,你看到了好几根讨厌的小红线,该死的飞线!为什么这些线不能乖乖地自己钻进布线路径里呢?

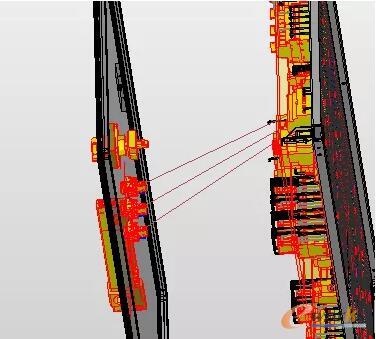

图2 飞线
别焦躁,学会下面这些小技巧,你可以很轻松解决飞线!快来看看吧!
首先,飞线的形成大多因为布线路径没有闭合,例如你需要把线从门板上的按钮,接到安装板上的端子里,这时往往需要绘制从门板到安装板的手动布线路径。用下面的小技巧,可以帮助你更好地检查布线路径是否闭合。
1.在布局空间导航器中,通过右键菜单,隐藏整个柜体;

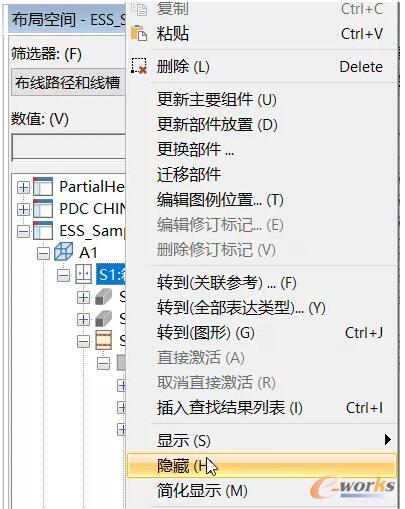

图3 隐藏整个柜体

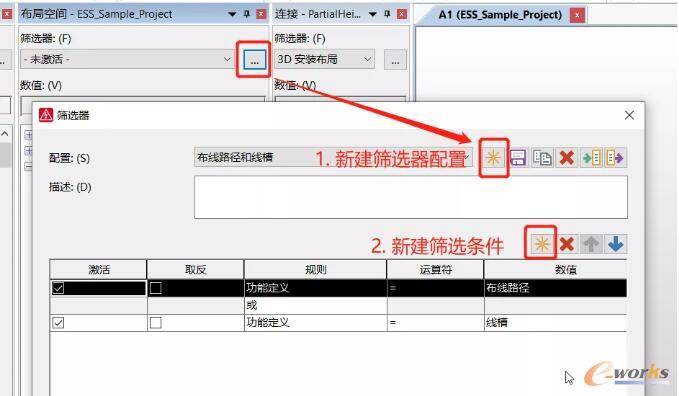

2.新建一个筛选器,筛选出所有线槽和手动绘制的布线路径;

图4 新建筛选器
3.在布局空间导航器中切换到“列表视图”(这一步非常重要哦!);

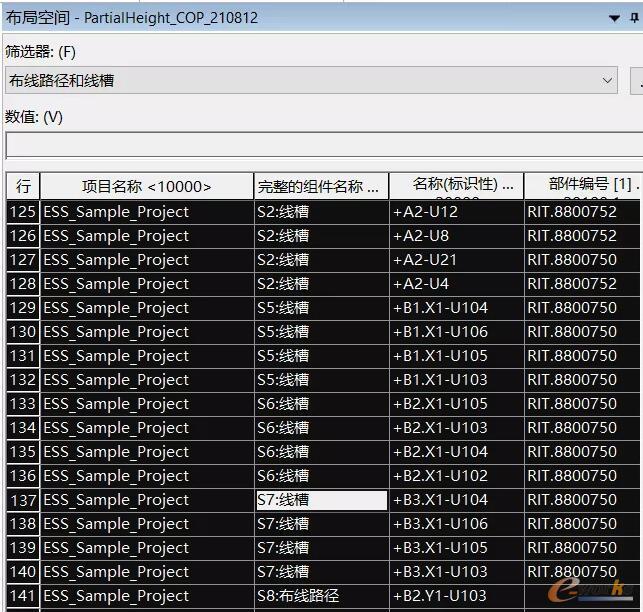

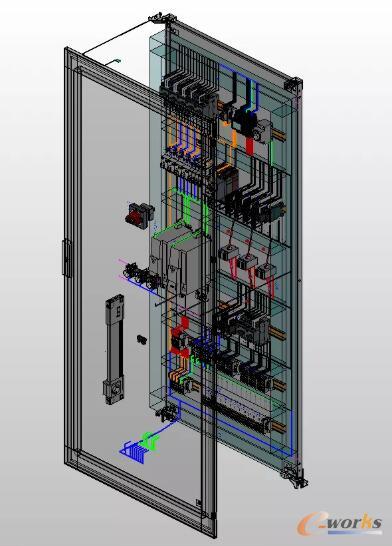

4.选中当前布局空间中所有对象,右键-显示-选择;

图5 选中当前布局空间中所有对象

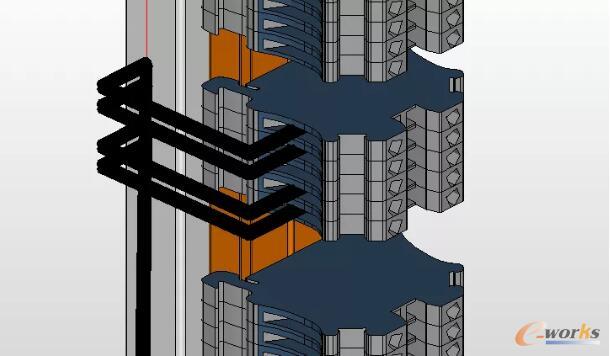

5.现在你就可以只看线槽和布线路径啦,好好检查一下各个接口处是不是真的捏合在一起了哦!

图6 查看线槽和布线路径
另外,如果布线结果不是你想要的,有没有办法更改布线呢?当然有啦,试试这样做!

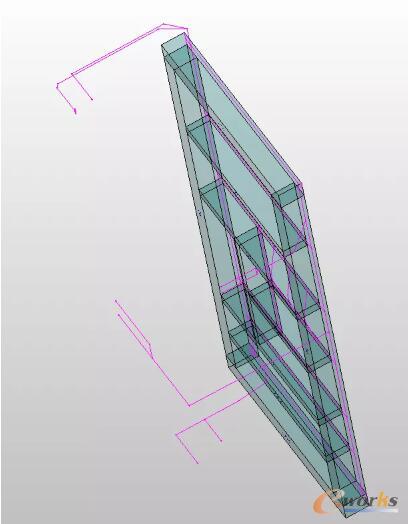

1.默认情况下,Pro Panel是按照最短路径布线的,现在我们选中这根线,把它改成从右边的线槽绕过来:

图7 绕线

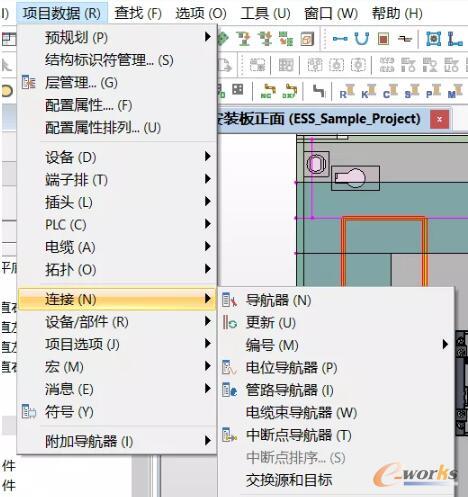

2.选择这根芯线,找到项目数据-连接-更改布线;

图8 更改布线
3.EPLAN会要求我们选择“源布线路径“(看一下最下方的提示栏信息哦),这里我们需要选择左边的线槽,因为这是我们不想走的路径。

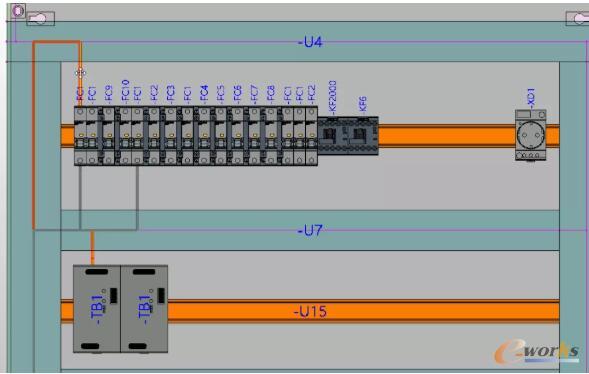

图9 源布线路径

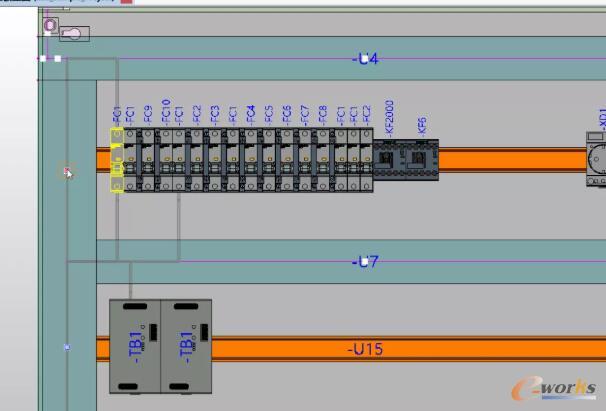

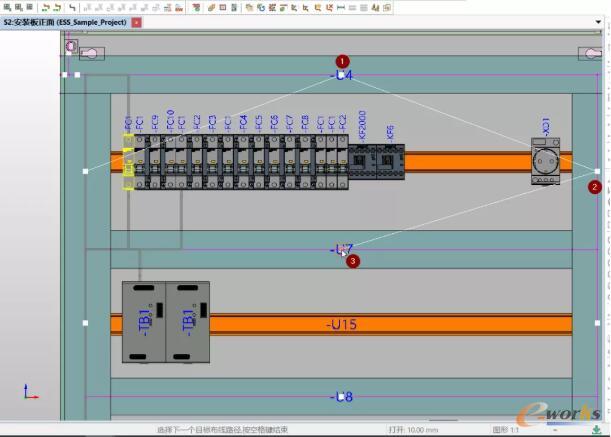

4.接下来,EPLAN会要求我们选择“目标布线路径”,我们需要在希望这根芯线走的路径上点击一下,最后以空格键结束选择,如图所示:

图10 目标布线路径

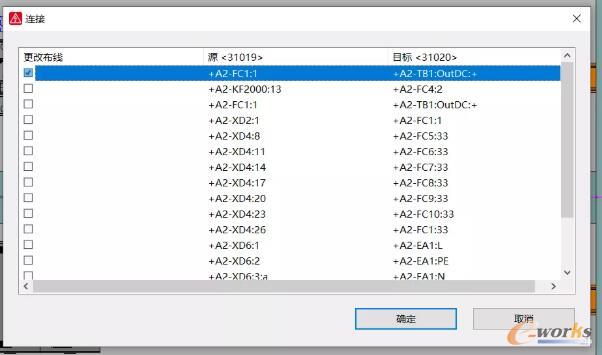

5.这时会弹出连接选择的对话框,确认他勾选的是我们想要更改的芯线即可单击“确定”按钮。

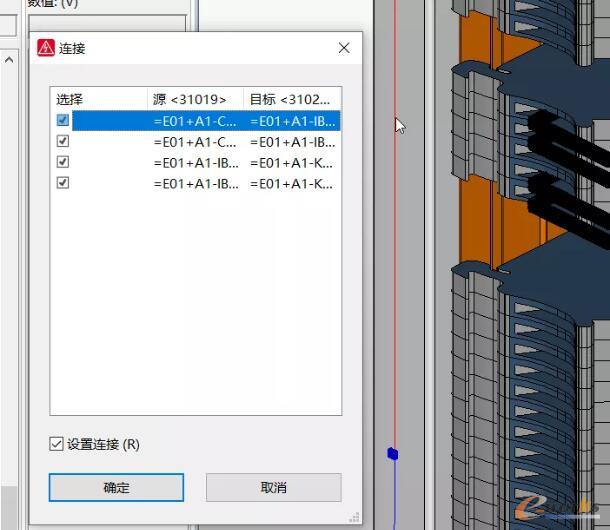

图11 勾选想要更改的芯线
6.现在这根芯线被我们成功从左边的线槽改到了右边啦!

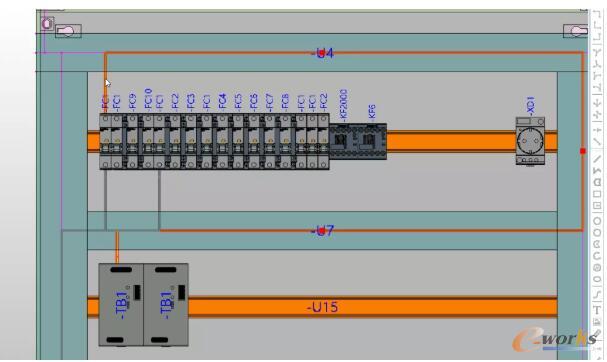

图12 改线槽
最后一个小技巧,布线时,元器件没有从你希望的布线路径走,该怎么办呢?布线路径和元器件不在一个平面上时,找不到布线路径,又该如何处理呢?这就要用到“更改布线路径网络的入口”功能了。
1.如图,这些端子是无法通过自动布线的操作找到侧面的布线路径的;

图13 无法通过自动布线的端子
2.我们可以选中端子,找到项目数据-连接-布线路径网络的入口;

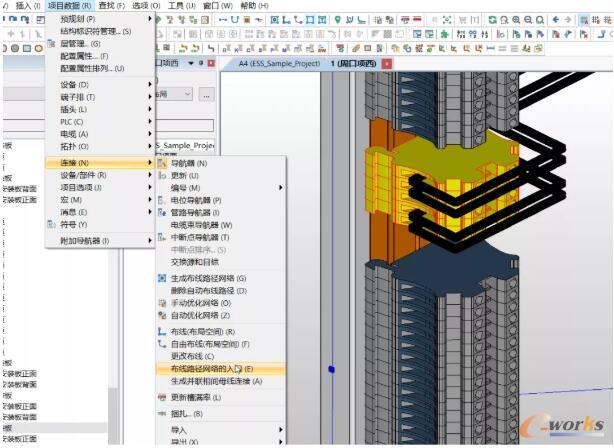

图14 找到布线路径网络的入口
3.选择侧面的布线路径,并在弹出的对话框中选择需要更改的连接;

图15 选择需要更改的连接
4.点击确定以后,线缆果然从侧边的布线路径走啦!

图16 布线路径
