EPLAN快速设计电力行业一次系统图

2022/4/20    来源:易盼软件    作者:王慧乐
关键字:一次系统图  EPLAN
本文着重从使用EPLAN平台的Cogineer来快速设计一次系统图的角度,为大家讲解其中的妙用,希望能够助您打开思路。
       电力行业作为国民经济的支柱行业,从50年代至今得到了巨大的发展,也是众多垄断行业中较早实施改革的行业之一;无论是国际范围的电力行业巨头,还是中国的电力行业大中小国企、民企,都在极致的追求不断提升设计效率。如何能够更快速高效的设计电力行业图纸,缩短设计周期将直接影响设计成本的投入,为企业盈利打下良好的基础。

       最近十几年以来,ABB全球、施耐德全球、平高集团、南瑞科技、正泰股份、北京科锐、北京双杰、宁波三星、海南金盘、上海西电、上海诺企等大中型电力行业巨头都把EPLAN选定为统一的电气设计平台,看中的正是EPLAN能够帮助客户实现售前报价、一次系统图设计、二次原理图设计、3D柜内布局布线、3D工艺线束设计、3D铜排仿真设计、对接自动裁线机设备、与PLM/PDM/ERP系统集成等全流程的解决方案,EPLAN专业设计平台可以满足电力行业巨头未来30或50年高速发展的电气业务需求。

       本次小编着重从使用EPLAN平台的Cogineer来快速设计一次系统图的角度,为大家讲解其中的妙用,希望能够助您打开思路,其实这种设计方式并不局限于电力行业,在其他行业也可以得到灵活的应用,请感兴趣的朋友一起探讨。

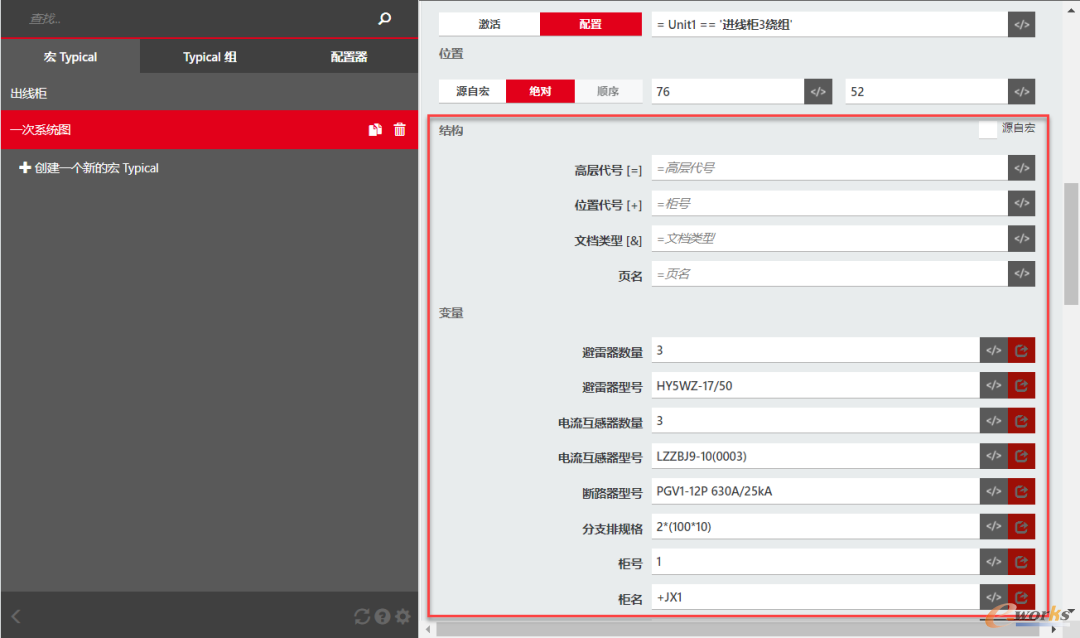

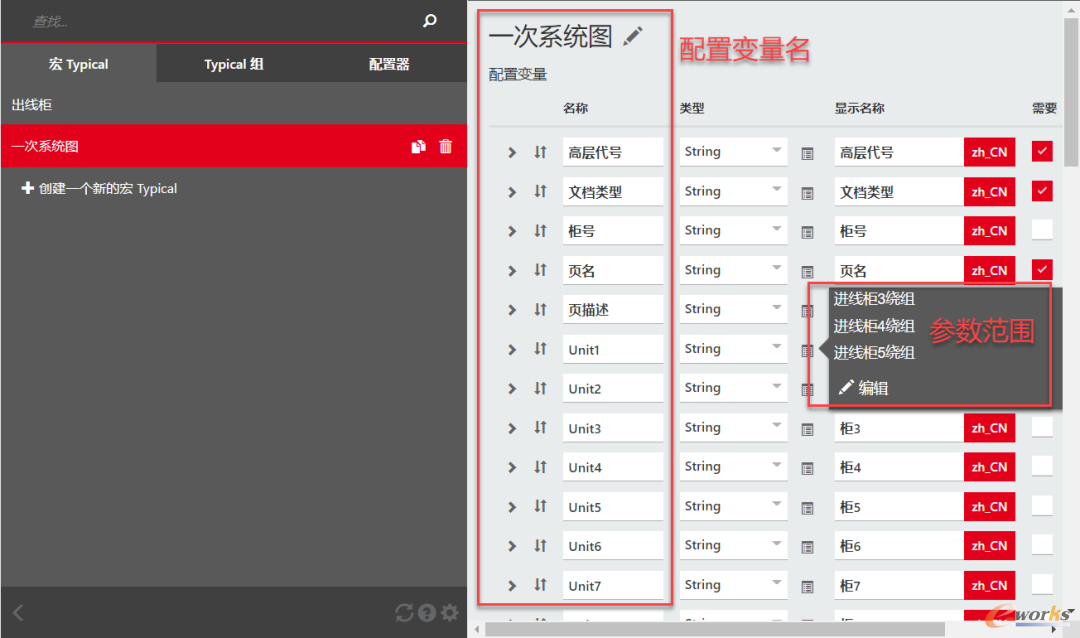

       EPLAN的Cogineer Designer基于宏项目,可以在EPLAN平台中自定义用户界面,配置一次系统图生成所需的属性变量名和参数范围,参考下图:

自定义生成图纸页结构和变量值内容

自定义生成图纸页结构和变量值内容

图1 自定义生成图纸页结构和变量值内容

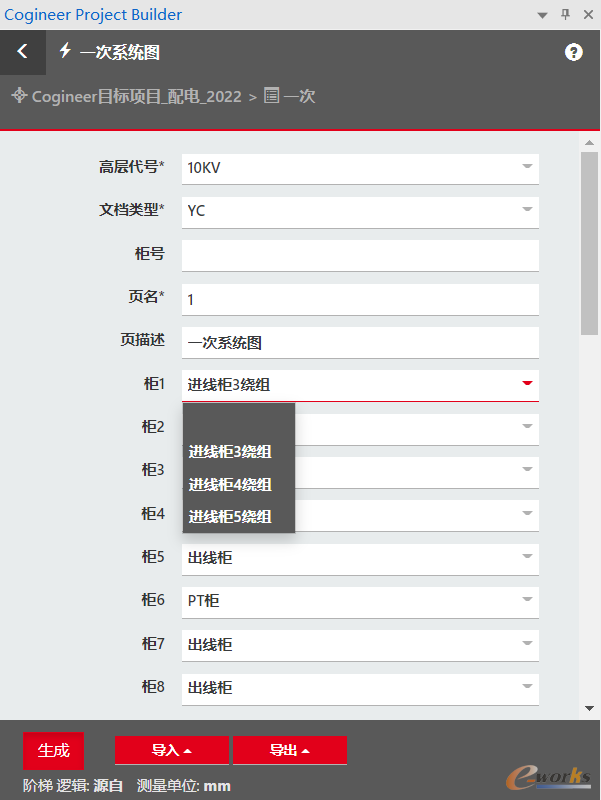

       使用Cogineer Designer完成自定义配置后,再切换到Cogineer Builder进行快速勾选,输入生成图纸页的结构标识符名称,选择所需的一次方案、柜型等,参考下图:

输入生成图纸页的结构标识符名称,选择所需的一次方案、柜型等

图2 输入生成图纸页的结构标识符名称,选择所需的一次方案、柜型等

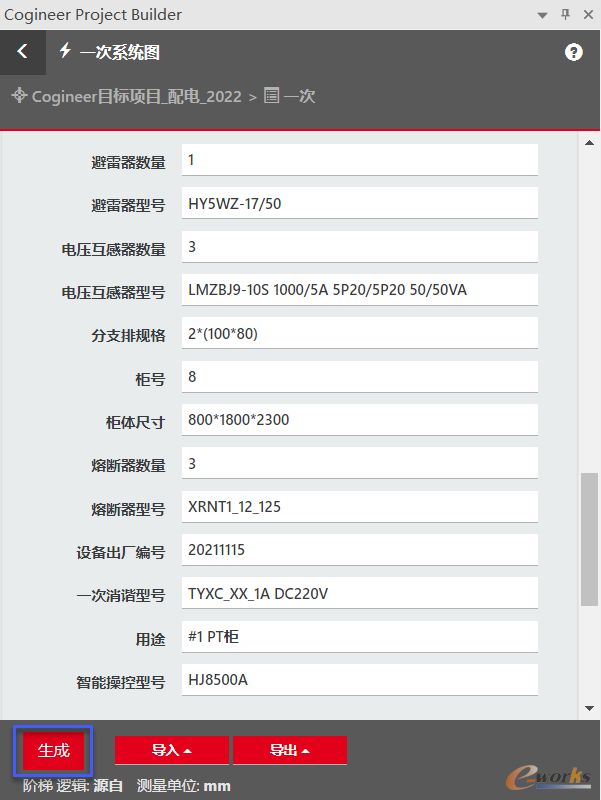

       再对柜子的一次元件设备进行修改参数和部件选型,录入型号和数量,最后点击“生成”按钮,参考下图:

对柜子的一次元件设备进行修改参数和部件选型

图3 对柜子的一次元件设备进行修改参数和部件选型

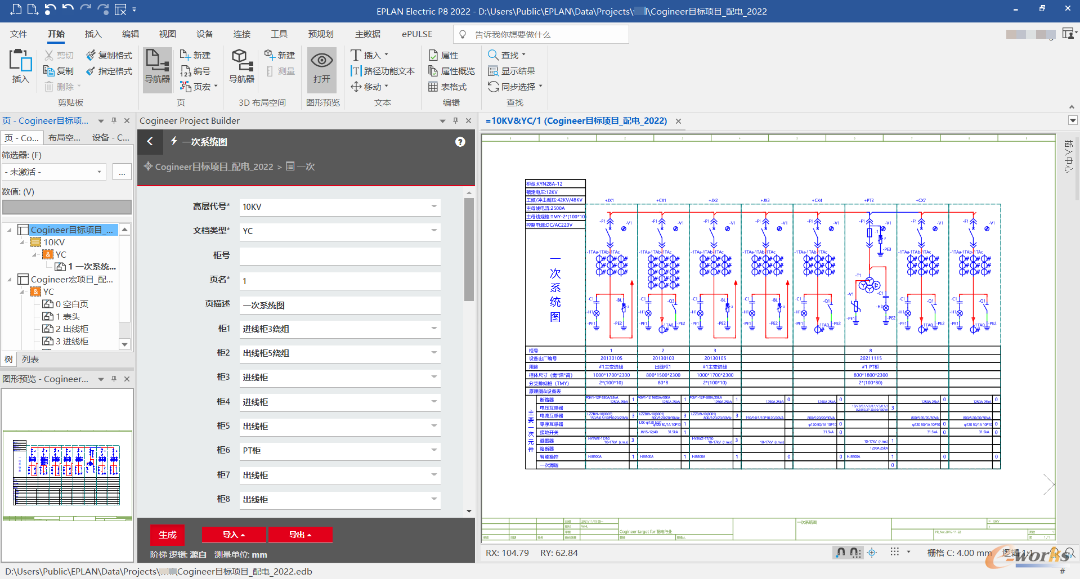

       几秒钟后,目标项目中自动生成了1页一次系统图,包含了8台柜子,参考下图:

目标项目中自动生成一次系统图

图4 目标项目中自动生成一次系统图

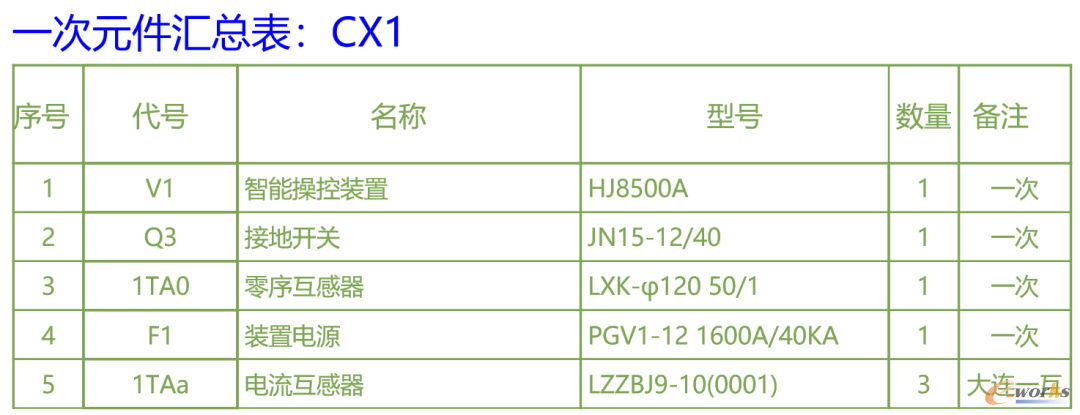

       点击快捷按钮,自动生成每台柜子的一次元件汇总表,报表模板可以自定义,参考下图:

自动生成每台柜子的一次元件汇总表

图5 自动生成每台柜子的一次元件汇总表

结语

       Cogineer是EPLAN平台主推的自动化生成配置器,模块内置在EPLAN导航器中,用户无需懂编程,通过简单的自定义和配置变量,就可以实现一键式自动生成项目和多种报表,把传统的一次系统图设计周期由1-2天直接缩短为几分钟。
