EPLAN Harness proD项目中导线及电缆长度计算规则

2022/4/22    来源:易盼软件    作者:钟大勇
关键字:Harness proD  长度计算规则
在Harness proD中对于导线的长度和电缆的长度是有不同的计算规则的,本文进行了深度讨论。
       EPLAN Harness proD(以下简称Harness proD)是一款专业的三维线束设计软件,作为EPLAN公司电气工程设计解决方案的重要组成部分,既搭建了电气部门与机械结构部门三维可视化协同研发的桥梁,又是衔接起电气原理至线束制造工艺数据表达的平台,将复杂三维布线设计工作变得简单轻松。自动生成的线束工艺钉板图,让您更加专注工艺设计,缩短产品上市周期,提升产品质量。

       在使用Harness proD设计电缆、导线时,很多朋友都会遇到这样的问题:

       (1)导线的原始长度和长度的分别是指什么?

       (2)工作区电缆/导线的属性面板中的长度是怎么得出来的?

       电缆/导线的长度计算是线束设计人员非常关注的问题,因为其中的线长裕量等设置直接关系到线束的加工长度。

       其实,在Harness proD中对于导线的长度和电缆的长度是有不同的计算规则的,接下来我们分别来讨论。

导线长度的计算规则

       导线长度计算规则如下:

       长度=原始长度+原始长度*总线长裕量(%)+连接物管脚的固定线长裕量

       注:如果连接物为分线器,还需加上分线器的嵌入长度。

       常规设置中的“长度四舍五入到下一个”可对整个项目中显示的导线、电缆、束等的长度进行四舍五入。

       名词解释:

       长度:属性定义导线/电缆等的长度。这是原始长度加上额外长度,如总线长裕量、线长裕量和嵌入长度。

       原始长度:显示在属性面板中。这是不含任何额外长度(如线长裕量、总线长裕量和嵌入长度)的实际长度。

       固定线长裕量:将导线连接到管脚需要的长度。在部件库中连接物的全局管脚设置中进行该属性的设置。

       总线长裕量:总线长裕量是在工作区设置和工作台设置中定义的。其会添加到属性面板中的长度属性中。

       接下来为大家举例说明导线长度的计算规则:

       如下图所示,导线的原始长度是177.5mm,如何得到长度是203mm的呢?我们一起来计算一下吧!

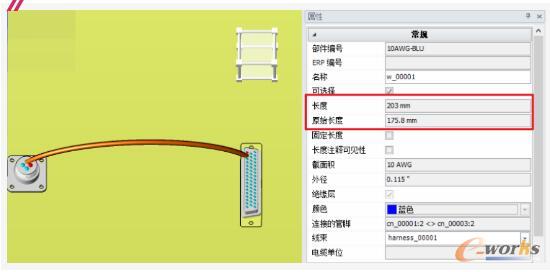

导线长度计算

图1 导线长度计算

       首先,打开【工具>设置>工作区>长度计算】,选择了使用“总线长裕量校正”,因为长度在1m以内,所以总线长裕量(%)值为“1”;

总线长裕量校正

图2 总线长裕量校正

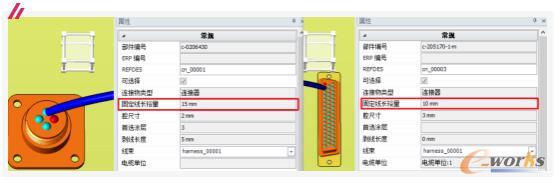

       然后,我们可以看到导线两端连接器管脚的固定线长裕量分别是15mm和10mm;

导线两端连接器管脚的固定线长裕量

图3 导线两端连接器管脚的固定线长裕量

       这样算出来导线的长度为:

       原始长度+原始长度*总线长裕量(%)+连接物管脚的固定线长裕量=175.8+175.8*0.01+15+10=202.5mm

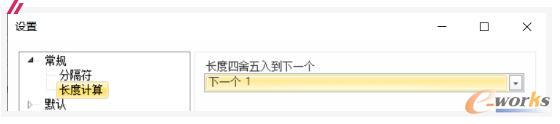

       打开【工具>设置>常规>长度计算>长度四舍五入到下一个】,此时选择值为“下一个1”,所以最后的长度为203mm。

长度计算

图4 长度计算

电缆长度的计算规则

       电缆分为固定长度的电缆和非固定长度的电缆,该计算规则是针对非固定长度的电缆。

       电缆的长度计算规则如下:

       电缆长度=中间绝缘层长度+两端的绝缘层剥线长度

       名词解释:

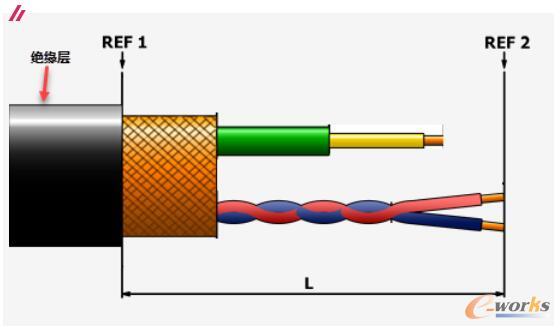

       绝缘层剥线长度:是电缆在使用时剥掉的绝缘层组件的长度。如下图所示,L即为电缆一端绝缘层剥线长度。

电缆的长度计算

图5 电缆的长度计算

       接下来为大家举例说明电缆长度计算的规则:

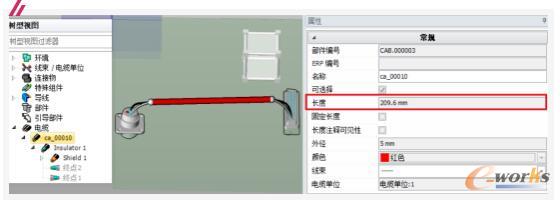

       如下图所示电缆:电缆长度为209.6mm;

电缆长度

图6 电缆长度

       其中,中间绝缘层长度如下:

       绝缘层长度=原始长度+原始长度*总线长裕量(%)=120+120*1%=121.2mm

中间绝缘层长度计算

图7 中间绝缘层长度计算

       左右两端绝缘层剥线长度如下:

左右两端绝缘层剥线长度

图8 左右两端绝缘层剥线长度

       所以:电缆长度=现有绝缘层长度+两端的绝缘层剥线长度=121.2+43.79+44.59=209.6mm

       当然,四舍五入的设置【工具>设置>常规>长度计算>长度四舍五入到下一个】也同样作用于电缆长度,此例中为了便于理解,设置成“不四舍五入“。

       通过以上对Harness proD中关于导线与电缆长度计算规则的介绍,不知是否已经解开了大家对于电缆和导线长度的困惑?
