EPLAN与Phoenix携手,实现交互式端子选型

2022/5/20    来源:EPLAN    作者:张福辉
关键字:EPLAN  Phoenix  交互式端子选型
本文描述EPLAN Electric P8 2022与PHOENIX PROJECT complete交互进行端子选型,特别是在PHOENIX PROJECT complete中对端子排及端子附件的细化处理。
1.简介

       本文描述EPLAN Electric P8 2022与PHOENIX PROJECT complete交互进行端子选型,特别是在PHOENIX PROJECT complete中对端子排及端子附件的细化处理。EPLAN Electric P8 2022是EPLAN开发的电气工程设计软件,它主要用于电气原理图的高效设计及工程报表的自动生成。PROJECT complete是PHOENIX CONTACT针对自己的产品进行开发的,用于配置端子排以及对端子块、导体、电缆、设备和系统的标记材料进行专业直观的规划和标记的软件。

2.应用实例

       前提:EPLAN Electric P8 2022中在端子排导航器先预创建端子的预设计,或端子已经放置在原理图中。

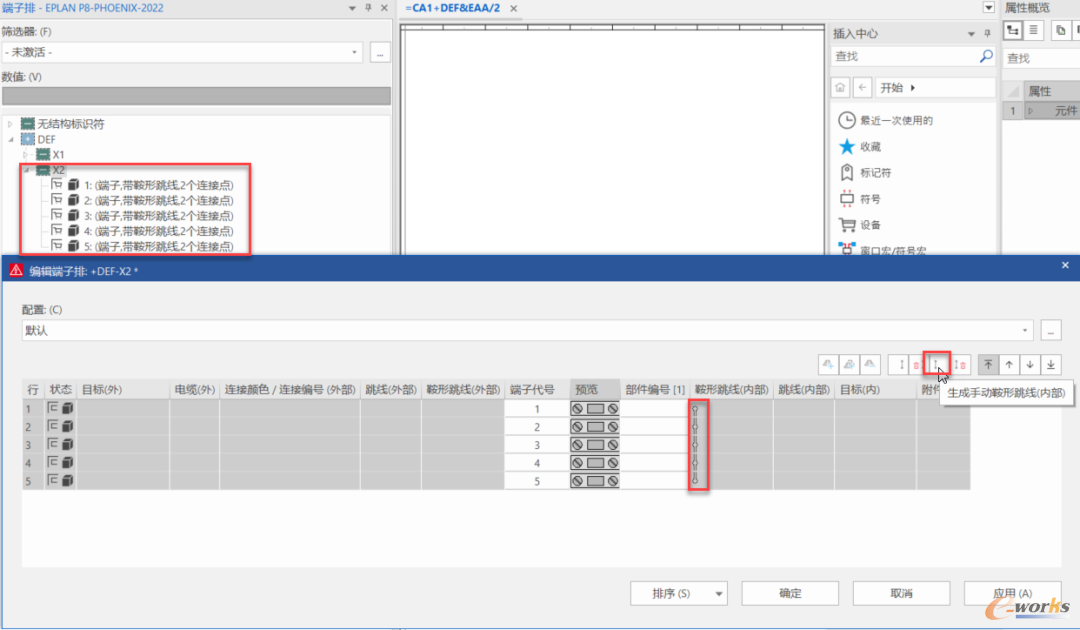

       (1)打开EPLAN Electric P8 2022,在端子导航器中建立“-X2”端子排并建立5个空端子(没有放置在原理图上)。注意,没有端子排定义,其中“-X1:1-5”为常规带鞍形跳线端子。右键“编辑”“-X2”,生成鞍形跳线短接5个端子。

端子导航器中预创建端子并短接

图1 端子导航器中预创建端子并短接

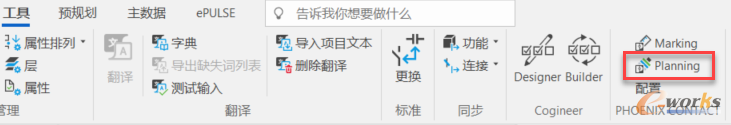

       (2)在EPLAN Electric P8 2022中,点击“工具”>“Planning”。

启动Planning

图2 启动Planning

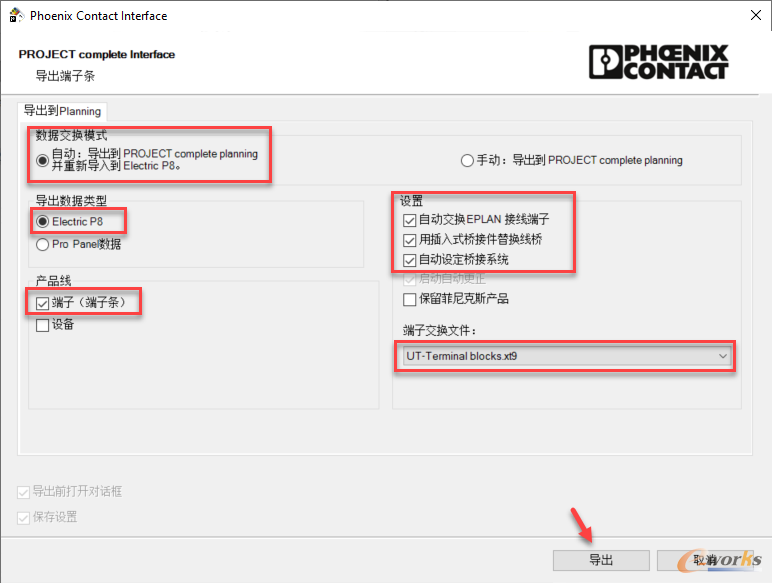

       (3)弹出“Phoenix Contact Interface”,按图中红框所示进行勾选,选择“自动:导出到PROJECT complete planning并重新导入Electric P8”,点击“导出”。

Phoenix Contact Interface自动导出设置

图3 Phoenix Contact Interface自动导出设置

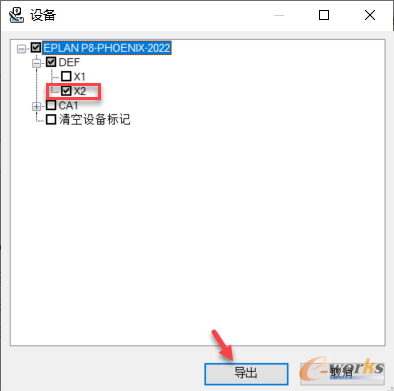

       (4)选择要导出的端子排“-X2”,点击“导出”。

导出完成

图4 导出完成

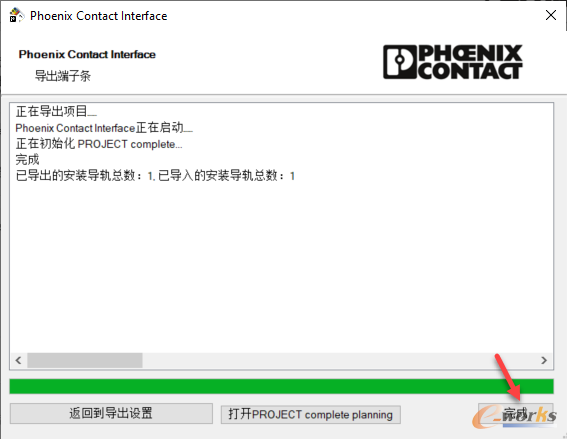

       (5)出现导出结果,点击“完成”。

自动导出完成

图5 自动导出完成

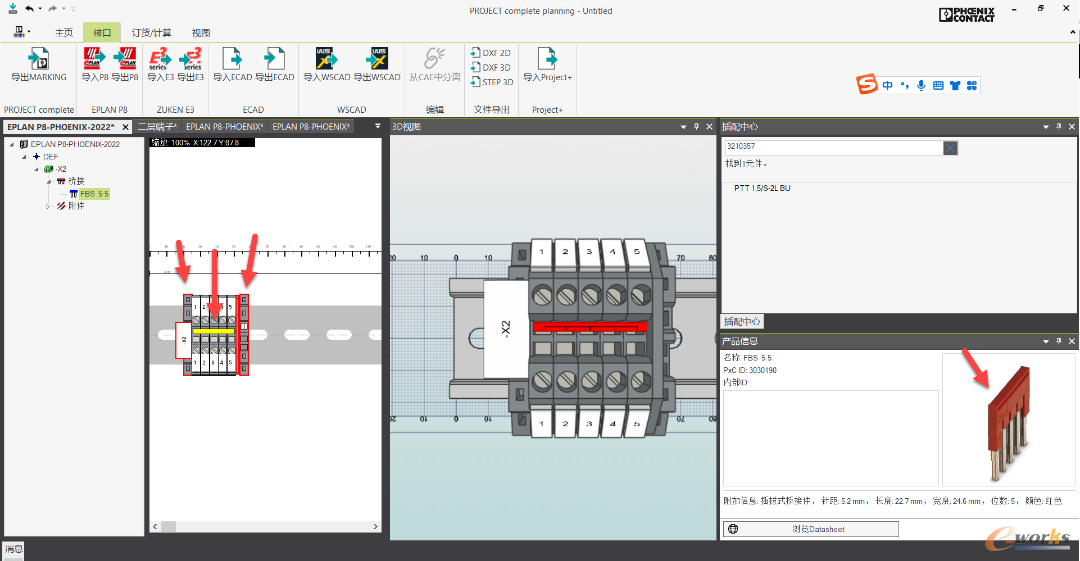

       实际上在自动导出过程中,进入PROJECT complete planning自动优化,并返回到Electric P8中,这个过程是无缝的。但在PROJECT complete planning还是生成如下图所示的项目结果,图中正确显示了生成的鞍形跳线。

自动生成的中间结果

图6 自动生成的中间结果

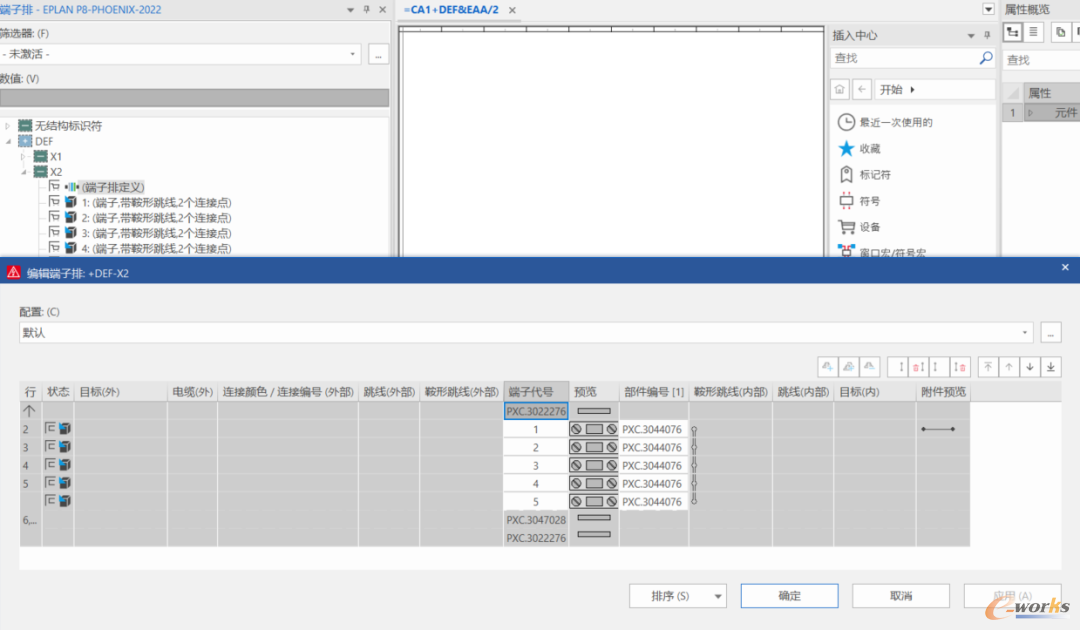

       (6)EPALN Electric P8 2022端子导航器及编辑端子排的显示结果。

EPLAN Electric P8 2022端子排导航器显示结果

图7 EPLAN Electric P8 2022端子排导航器显示结果

3.报表生成

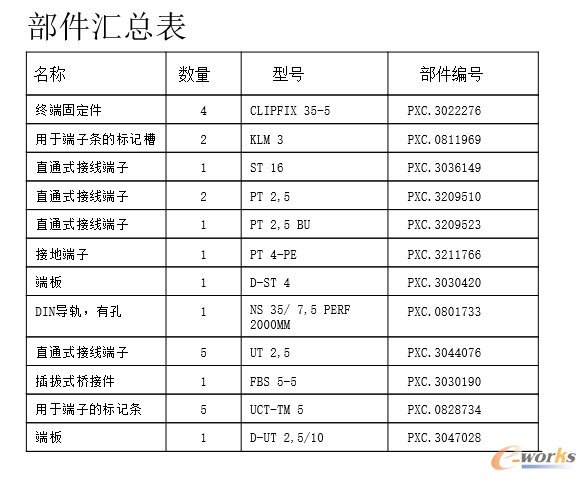

       通过部件汇总表单独生成“-X2”的BOM表,可以清晰的看到这个端子排的物料组成。从最初的原理图中只是符号表达的端子,通过EPLAN Electric P8与PROJECT complete planning的交互,进行了选型,细化了端子排的详细物料和3D可视化的装配图,最终纳入EPLAN Electric P8的BOM管理,便于后续的采购和生产,提升了从设计到制造的时间。

端子“-X2”的BOM表

图8 端子“-X2”的BOM表

       在实际的工程设计中,选用EPLAN和Phoenix这两款工程软件的联合设计,强化了专业设计和端子交互细节设计,有效地提高了从电气设计到部件选型的效率。

4.说明

       本文档基于EPLAN Electric P8 2022 Update 3和PROJECT complete planning编写。
