电气3D设计之模型导入

2022/5/25    来源:IGEXAO    作者:佚名
关键字:电气3D设计  模型导入
本文主要介绍了SEE Electrical 3D Panel+中的模型导入功能,可以把各种三维设计软件中创建的模型导入,转变成我们自已的3D模型库。
       有人问我网上下载的3D模型怎么样能转变成我们SEE Electrical 3D Panel+中可用的模型呢?那么现在我给大家介绍一下SEE Electrical 3D Panel+中的模型导入功能,可以把各种三维设计软件中创建的模型导入到我们SEE Electrical 3D Panel+中,转变成我们SEEElectrical 3D Panel+自已的3D模型库。

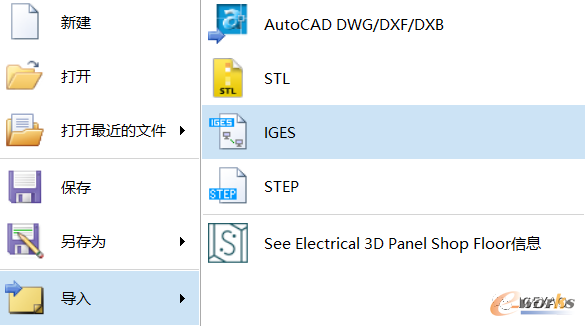

       首先SEE Electrical 3D Panel+支持多种格式的导入,并且操作起来非常方便,只需要在我的电脑中找到模型的位置,然后点导入就可以把3D模型导入到SEE Electrical 3D Panel+中。

3D模型导入到SEE Electrical 3D Panel+中

图1 3D模型导入到SEE Electrical 3D Panel+中

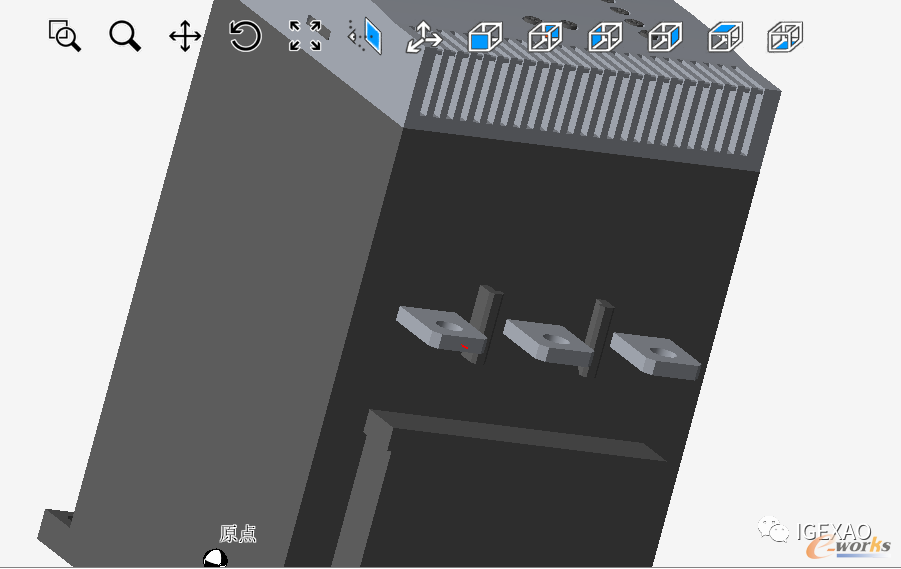

       导入模型之后第一步要在需要接线的位置创建连接点,根据设备的接线实际情况进行创建,创建方法也很简单,点击装配中的添加预定义的连接,然后把连接点放置在接线位置就可以了。

接线的位置创建连接点

图2 接线的位置创建连接点

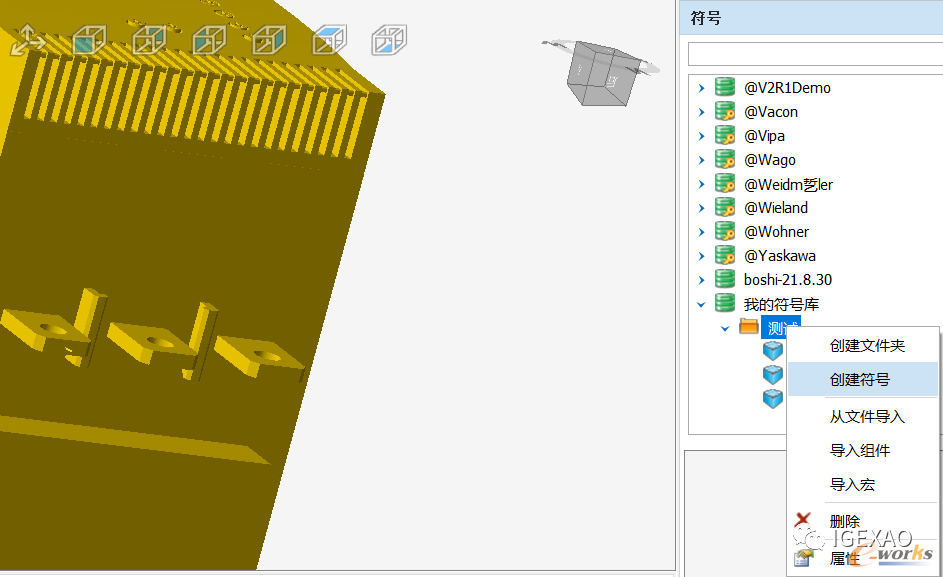

       连接点创建完成后按快捷键ctrl+a把模型全选中,单击右键创建成组件,这时候整个模型已经是一个整体了,并且已经创建成拥有连接点的一个标准模型了。接下来可以选中此模型,然后在符号库中右键单击文件夹创建符号,在弹出框中输入模型符号名称就可以了。

创建符号

图3 创建符号

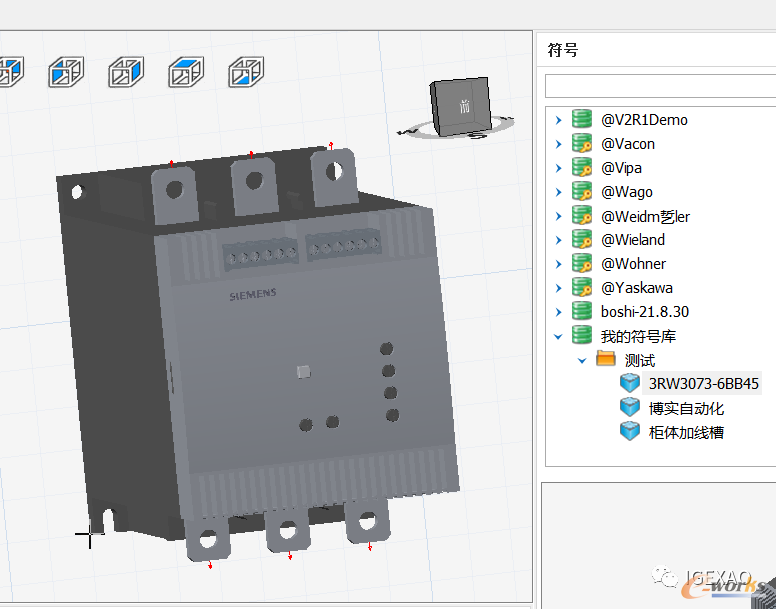

       这样一个标准的导入模型符号就创建完成了,这个模型已经存储在SEEElectrical 3D Panel+中的符号库里了。下次我们使用只需要拖出这个符号就可以了。

符号创建完成

图4 符号创建完成
