NX工业电气设计提高了电气工程的效率

2022/6/16    来源:西门子    作者:佚名
关键字:NX  电气设计
NX工业电气设计(NX ELD),是Xcelerator产品组合的组成部分,Xcelerator是来自西门子数字工业软件的全面和集成的软件和服务组合。
如何加快您的电气工程

       许多电气工程师都被他们现有工具的缺点所困。但是现在出现了一种新的、高效的、功能性的电气设计能力,请您关注。

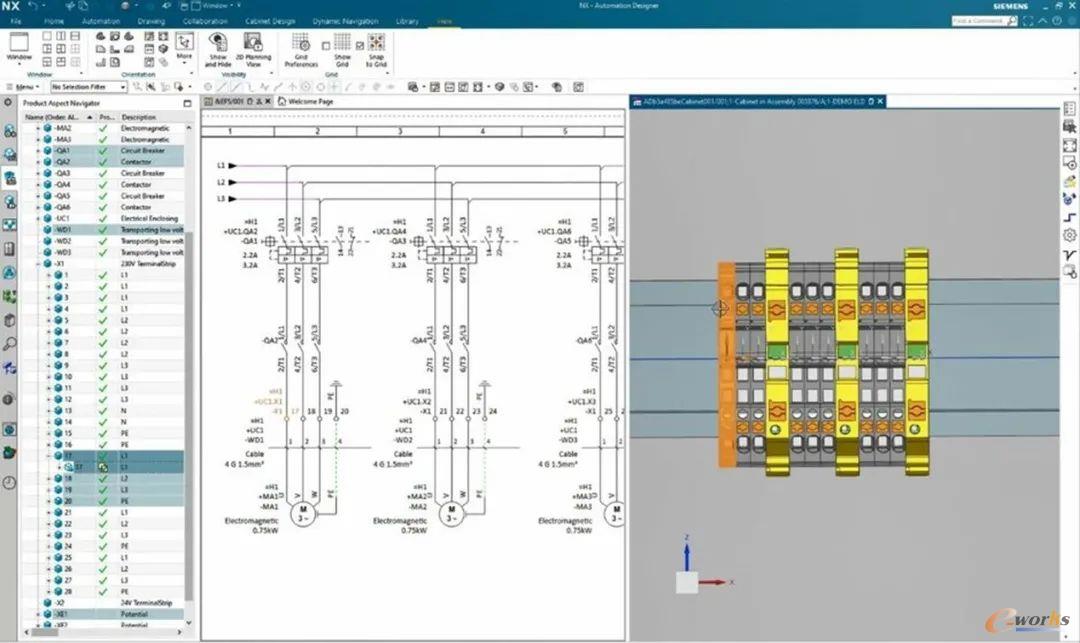

NX工业电气通过重复使用智能电气工程等来减少工作量

NX工业电气通过重复使用智能电气工程等来减少工作量
(图片:西门子)

       经营生产装备或其他工业设备的工业工程公司正面临着越来越多的业务挑战。他们的设备正变得更加电气化和自动化,导致复杂性增加,设备和机器设计的变更频繁,同时更面临着需要更快地提供其工程解决方案的压力。然而,他们使用的工具并不是为了有效应对这些新挑战而构建,而是依赖于以标注符号为中心的传统设计方法,而这些方法并没有考虑电气工程的完整流程。许多客户曾经试图提高效率,但他们被现有工具的缺点所困,导致他们不得不采用容易出错且成本高昂的复制和粘贴方式来做工程设计。他们需要的是一种新的、高效的、功能性的电气设计能力,以便他们可以处理工程对象,而不仅仅是标注符号;使他们不仅可以设计设备,而且能够在有效支持按订单设计(ETO)和按订单配置(CTO)流程的同时,不断加快工程设计速度,并提高其工程质量。

现代电气设计需要什么

       如果公司想要保持竞争力,他们将必须转向功能性电气设计(Functional Electrical Design)这个新的设计途径,提高设计的重复使用率并推进模块化。他们需要一个系统来提供:

       ●快速有效地电气设计套用

       ●基于规则的工程设计自动化

       ●在工程对象和功能级别之上的设计管理

       ●与电气工程上下游流程和数据的有效集成

       使用NX™工业电气设计(NX™ Industrial Electrical Design)软件使电气工程师能够通过采用更全面的电气设计方法来实现这些目标。

NX工业电气设计有哪些好处?

       ●使用完整的ECAD套件提高效率

       ●通过使用单一电气数据模型提高一致性

       ●通过功能性设计支持电气设计模块化和标准化

       ●通过重复套用智能电气工程来减少工作量

       ●实现多学科同步以提高质量

NX中的工业机械电气设计

       西门子的Wolfang Schlögl博士介绍了NX工业电气设计并回答了以下问题:该软件适用于哪些行业和用户?这个工具有什么特别之处?NX工业电气设计有哪些特点?

NX工业电气设计如何加速行业中的电气工程

       NX工业电气设计(NX ELD),是Xcelerator™产品组合的组成部分,Xcelerator是来自西门子数字工业软件的全面和集成的软件和服务组合。NX ELD为工业应用提供完整的电气设计包。它帮助电气工程师创建电气、气动和液压原理图,完成完整的电气机柜设计。它的集成的报告功能使工程师能够快速创建所有必要的文档,用来对电气设计进行制造和安装。除了完成传统电气计算机辅助设计(ECAD)的功能之外,NX ELD还提供了一整套功能来进行整体流程设计改进并加快ETO和CTO的开发。NX Industrial Electrical Design专注支持工业设备供应商。主要支持重点产业是工业机械。该解决方案可从中小型企业(SMB)扩展到企业级客户。

NX工业电气设计将机械、电气和自动化结合在一起

NX工业电气设计将机械、电气和自动化结合在一起
(图片:西门子)

完整的ECAD功能套件可实现最高效率

       使用NX Industrial Electrical Design,您可以创建电气、气动、液压原理图和完整的2D/3D机柜设计。并能够快速生成开箱即用的报告文件。它提高了工程数据与电气工程对象(对象而不仅仅是符号)的一致性,其单一电气数据模型适用于所有类型的原理图和2D/3D机柜设计。

最大化设计重用和配置以加快工程设计

       使用NX Industrial Electrical Design可以根据标准ECAD设计创建功能模板,提供用于电气设计的功能结构以及电气组件的原理图表达。这使用户能够检查电气设计的整个功能,例如电机控制电路,并将其保存到库中以供以后对此设计的套用。

       此外,我们提供值集(Value sets)以加快更改速度。您可以使用值集(Value sets)快速调整属性或进行元件产品匹配筛选。这些功能使您可以增加对现有成熟设计的套用并加快设计的更改速度,同时简化了管理。

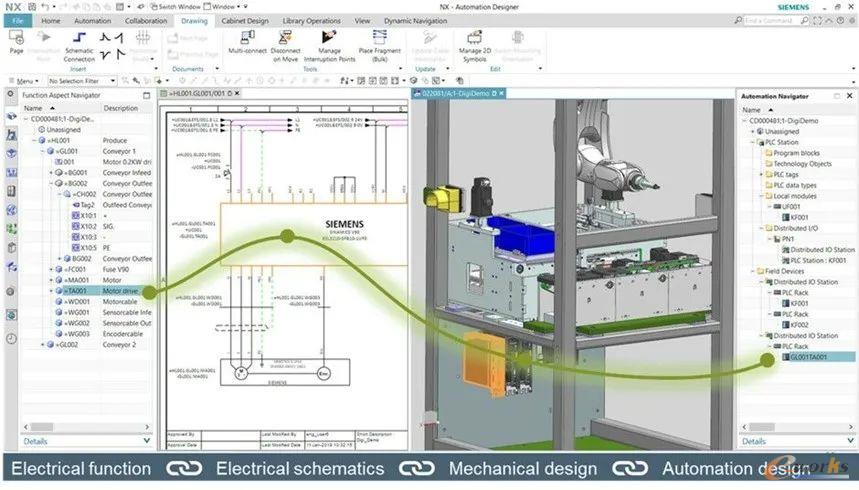

借助NX工业电气设计,西门子利用电气工程的详细数据完成了机器和生产线的数字孪生

借助NX工业电气设计,西门子利用电气工程的详细数据完成了机器和生产线的数字孪生
(图片:西门子)

多学科同步以提高工程质量

       电气工程师通常从上游流程的输入开始他们的设计。他们需要访问这些数据才能有效地完成他们的工作。NX Industrial Electrical Design通过导入以下数据以进行数据模型的整合:

       ●机械装配数据

       ●工厂布局模型

       ●Excel电子表格形式的软件清单

       完成设计后,电气工程师需要将设计结果传达给自动化领域的同事,以便为机器编写软件。NX工业电气设计(NX ELD)可以扩展为直接将可编程逻辑控制器(PLC)软件和硬件集成到数据模型中,并将该数据以无程序方式直接导出到西门子全集成自动化(TIA)门户。对于第三方系统,可以通过使用自定义报告和Excel数据从系统中导出信号列表和硬件信息。这种将机械、电气和软件结合在一起的环境显着降低了协作的复杂性。
