单一工具实现从初步设计到配置的机械电气一体化设计方法

2022/7/21    来源:西门子
关键字:NX  电气设计
通过NX工业电气设计软件,西门子提供完整的电气设计工具包,不仅能够满足设计需求,同时还能加快按订单配置和按订单设计的工作流程。
       通过NX工业电气设计软件,西门子提供完整的电气设计工具包,不仅能够满足设计需求,同时还能加快按订单配置和按订单设计的工作流程。但是,这究竟是如何做到的呢?

西门子数字化工业集团

西门子数字化工业集团

       现代机械设计正走向超自动化,在此趋势下,此前由机械设计师负责的功能越来越多地交由电气和软件组件实现。之所以发生此类变化,不仅是为了顺应不断提高的机械灵活性和适应性要求,同时也是为了将成本降至最低。这就导致负责设计这些机械的电气工程师的工作量及其所面对的复杂性大幅增加,同时还须承受更大的加快交付速度的压力。为了解决这些挑战,他们所需要的工具不仅要能够支持其高效创建初步电气设计,同时还能帮助他们快速进行设计重用并根据新订单的要求对设计进行调整,并帮助他们降低与其他学科进行协同的复杂程度。西门子的NX工业电气设计软件可满足所有这些要求,帮助他们减少设计工作量,加快按订单配置的流程,并提高质量。

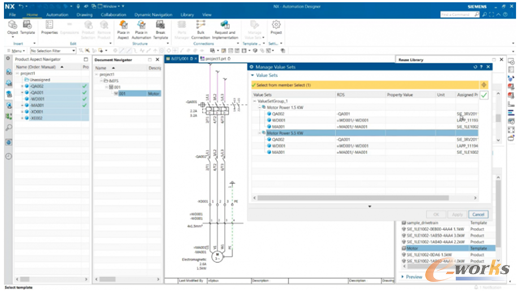

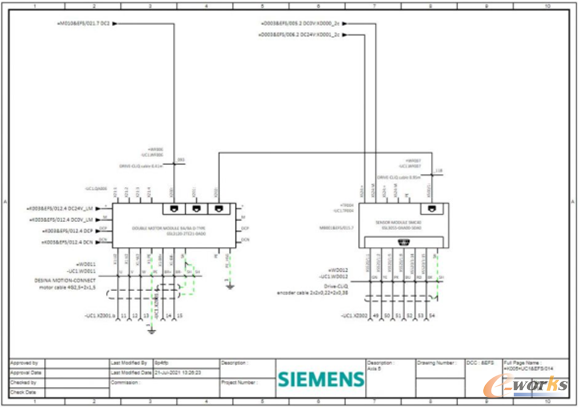

       完整的电气设计过程包括原理图创建、报告和机柜布局设计。NX工业电气设计提供完整的ECAD功能,使电气工程师能够利用命名规则和开箱即用的符号,快速创建ANSI、IEC和ISO格式的原理图设计。此外,使用此类现用组件的工程师还能通过导入ECLASS和EDZ格式的产品信息,充分利用庞大的供应商数据,借助直接由制造商提供的数据加快原理图创建速度并提高质量。设计完成之后,设计师可以利用标准和自定义报告功能,直接从项目数据生成连接列表、物料清单以及其它报告。这样一来,他们便能够为制造环节提供一致的高质量信息。

西门子数字化工业集团

西门子数字化工业集团

利用西门子提供的开发环境 电气设计师能够将模块与变体相结合

       对于系列化设备制造商而言,设计不会止步于第一台机器完成之时,此外还需要研发机器的不同变型,以满足不同的客户和市场细分要求,并提供灵活性。过去,这对电气设计师而言是一个非常耗时且成本高昂的流程,他们需要设计机器的所有变型,管理各种选项,并根据每一份订单的具体要求进行配置。通过整合电气和机械设计领域的海量知识,西门子成功打造出一个设计环境,使电气设计师能够在该环境下创建功能模块和变体,而这些功能模块和变体能够以智能的方式加以组合,最终交付满足客户具体要求的整体设计。这些模块可以是能够根据客户要求进行调整的智能模块,如电动机功率变化,加快设计过程。结合对模块的集中式管理,系列化设备制造商便可以不必再为每一款新产品和设计反复重新构建相同的组件,从而杜绝过度工程并降低机械交付成本。

       产品线设计完成后,机器生命周期便进入积极销售阶段,而电气工程师则需要根据订单要求创建并执行定制设计,这通常在按订单配置和变更流程中完成。正是在这一环节,机器制造商可以通过利用机械设计和配置信息,并将之与智能的功能性电气设计相结合,在短短数分钟之内即生成完整的配置,从而大幅加快交付速度。这样一来,他们便可以实现高质量的机器设计,减少启动和调试时间,并降低维修成本。换言之,他们能够交付完全符合客户要求的产品。

利用西门子提供的开发环境 电气设计师能够将模块与变体相结合

西门子数字化工业集团

西门子数字化工业集团

       要实现平稳顺畅的规划流程,电气设计师需要与待安装的所有电气元件有关的、经制造商验证的高质量产品数据。但是,检索数据并将之集成至他们自有的工具和工作流中,通常需要耗费大量的时间,但西门子却不然。
