EXCEL批量导入连接器建库

2022/7/25    来源:EPLAN    作者:陈新忠
关键字:EXCEL  连接器  建库
为了让您更快的使用EPLAN Harness proD设计实际生产项目,本文收录了一批实战应用技巧,让您在设计实际线束项目中少走弯路。
       EPLAN公司计划在2022年年底前发布全新教程书籍,本次修订版教程完全基于EPLAN 2022版本软件全新打造,目的是帮助广大的中国EPLAN用户快速上手新版软件,EPLAN 2022版本软件更换了最新界面,让您眼前一亮,更符合您的软件使用习惯。

EPLAN 2022版本最新界面

图1 EPLAN 2022版本最新界面

       不仅如此,我们为了让您更快的使用EPLAN Harness proD设计实际生产项目,我们收录了一批实战应用技巧,让您在设计实际线束项目中少走弯路,本批次实战应用宝典内容涉及了EPLAN Harness proD的建库、工作区设计、钉板图设计和EPLAN Electric P8线束原理图设计细节技巧。

       EPLAN Harness proD实战应用宝典内容,我们不仅会在未来新书中全部推出,并且我们也会先在EPLAN官方微信公众号中陆续发布,敬请大家关注我们的最新动态。

EPLAN Harness proD设计

图2 EPLAN Harness proD设计

       如果您对我们新书有什么期待和建议,请在下方留下您宝贵建议,我们会在以后的工作中作出改善。

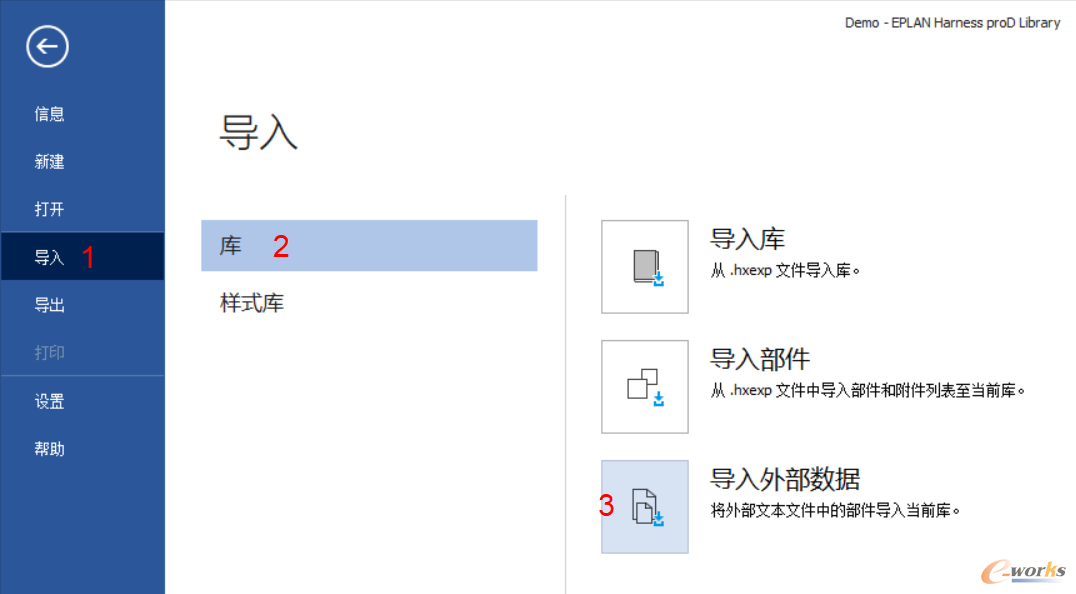

       1.在EPLAN Harness Library的菜单中,依次打开【文件】-【导入】-【库】-【导入外部数据】,如下图所示。

导入外部数据

图3 导入外部数据

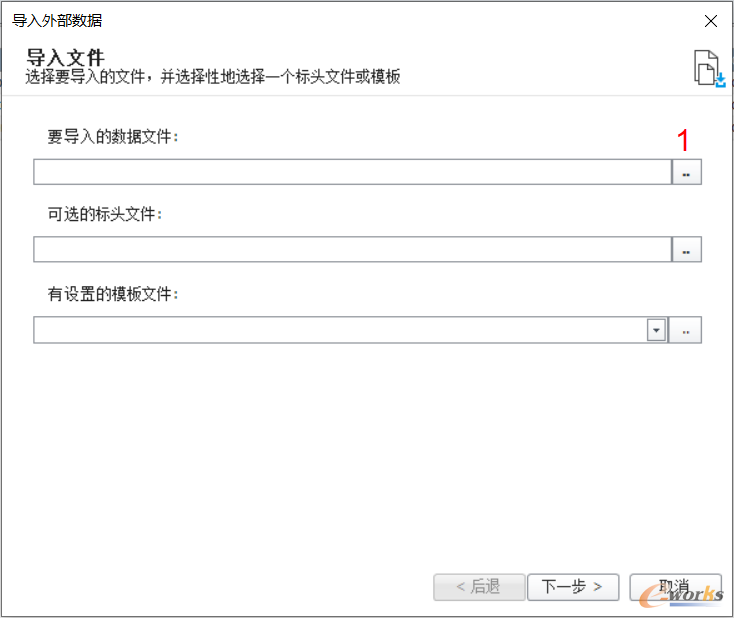

       2.在弹出导入外部数据窗口,单击【要导入的数据文件】的浏览按钮,如下图,选择要导入的数据文件。

选择要导入的数据文件

图4 选择要导入的数据文件

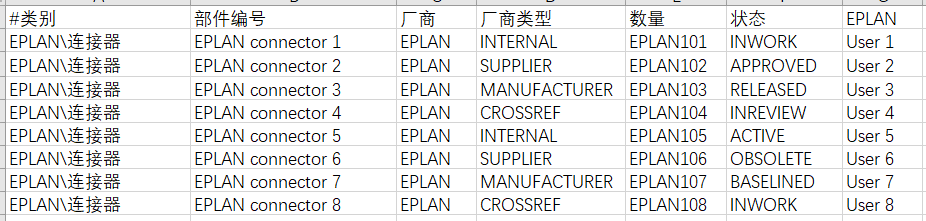

       3.导入的数据文件以连接器类型文件为例,EPLAN Harness proD Library支持.txt或.csv格式导入,使用MS EXCEL程序在表格中输入下图内容,完成后另存为“CSV UTF-8(逗号分隔)(*.csv)”格式,该格式支持中文导入。

       注:

       厂商类型中的文本含义分别是;INTERNAL表示“内部”、SUPPLIER表示“供应商”、MANUFACTURER表示“制造商”、CROSSREF 表示“交叉参考”

       状态中的文本含义分别是;INWORK 表示“工作中”,APPROVED表示“已核准”、RELEASED表示“已发布”、INREVIEW 表示 "待评估",ACTIVE表示“活动”、OBSOLETE表示“过时”、BASELINED 表示 "规定"

导入的数据文件

图5 导入的数据文件

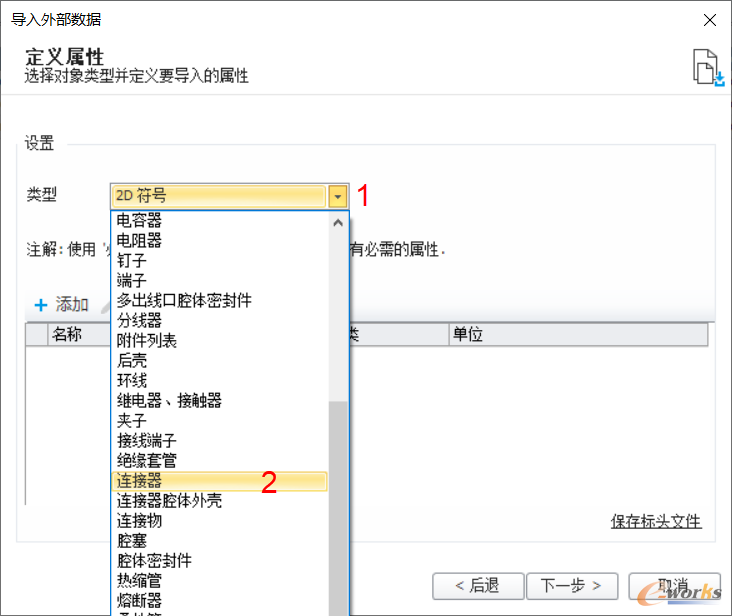

       4.数据输入完成后,选中上一步创建的.csv格式文件,然后点击【下一步】,在类型下拉列表中选择【连接器】。如下图所示。

连接器

图6 连接器

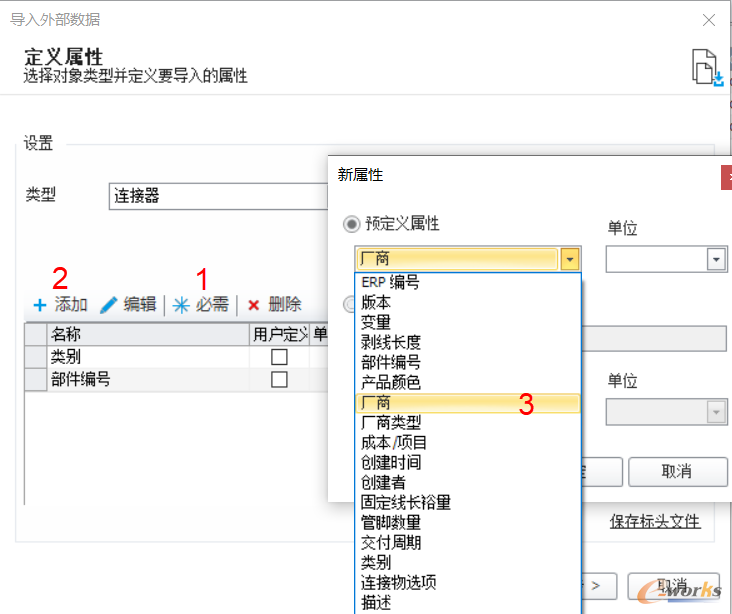

       然后先点击必须,添加必要的属性,然后按照需要导入数据的表格的列,逐个添加,且顺序与表格列顺序从左往右一一对应,如下图所示。

添加必要属性

图7 添加必要属性

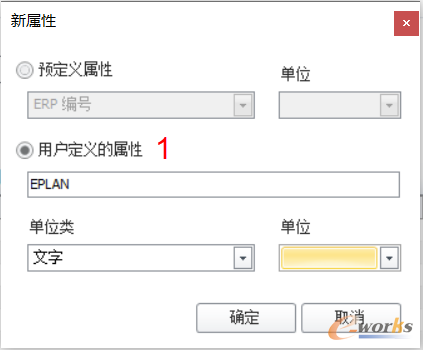

       6.选中【用户自定义属性】,输入【EPLAN】,可自由定义连接器【其他信息】的用户自定义属性,导入特殊的必要信息,还可以根据需要设置单位类型和单位。如下图所示。

导入特殊的必要信息

图8 导入特殊的必要信息

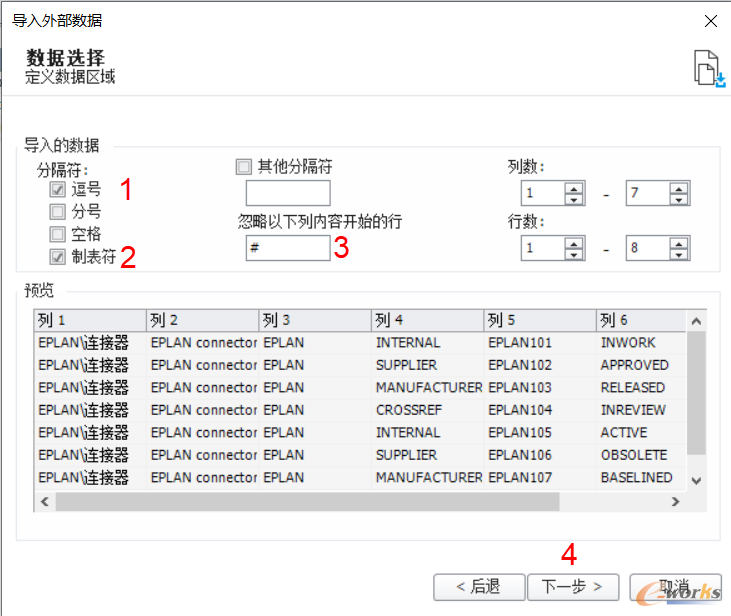

       7.然后下一步,勾选【逗号】、【制表符】,在【忽略以下列内容开始的行】中输入符号“#”,然后下一步,如下图所示,即可看到表格的所有内容。

表格的所有内容

图9 表格的所有内容

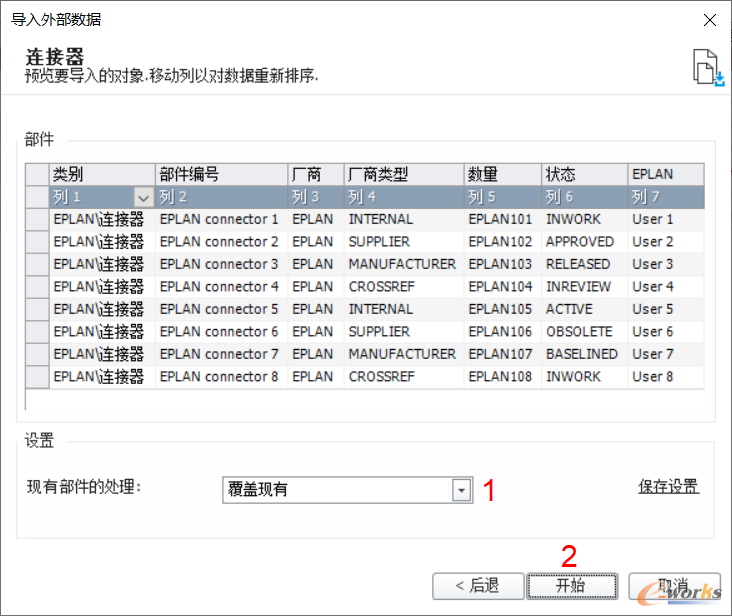

       8.接下来检查表格内容与定义的属性一一对应,然后选择【覆盖现有】,然后点击【开始】,如下图所示,所有数据开始导入。

所有数据开始导入

图10 所有数据开始导入

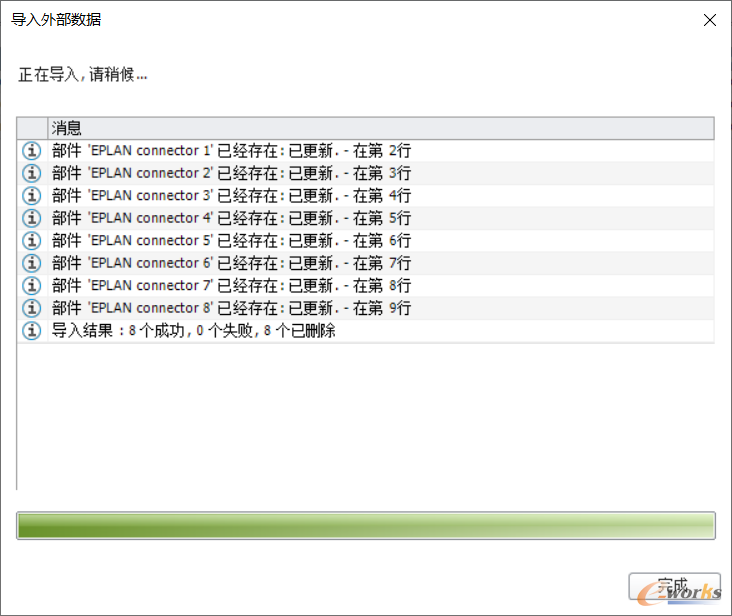

       9.导入完成后,会看到导入结果,导入数据成功、失败和删除信息,如下图所示。

导入结果

图11 导入结果

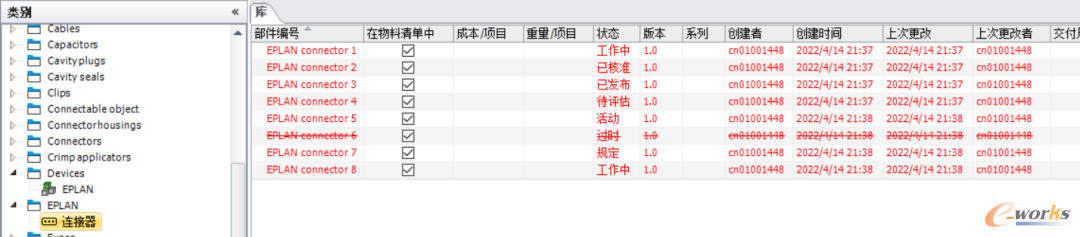

       10.在Library中找到导入后的连接器,全部为红色,目前数据还存在问题,需要继续为每个连接器补充元件三维模型和添加管脚点等其他必要属性等。

在Library中找到导入后的连接器

图12 在Library中找到导入后的连接器
