仪表设计之控制室布局图设计

2022/9/6    来源:EPLAN    作者:宋腾
关键字:控制室  布局图设计
本文主要介绍通过EPLAN Preplanning实现仪表设计中有关控制室布局图的高效设计。
仪表设计:控制室布局图设计

       在本章节中,将为大家介绍通过EPLAN Preplanning实现仪表设计中有关控制室布局图的高效设计。

       在工程设计中,通过使用EPLAN Preplanning,可以在基本设计阶段根据初步的规划和设计方案预设不同的工艺段、工艺设备、电气仪表设备等内容,对工程设计项目做初期的布局规划工作及报价工作。在EPLAN软件中完成的基本设计的工程数据,可在后续的详细设计中逐步优化细化,直至完成所有的详细设计工作,在设计的全周期里实现数据的一致性。本章节将以控制室布局图为例进行介绍。

准备工作:宏项目

       在宏项目当中,我们先将控制室布局图中将要使用到的机柜、工程师站等图形按照比例进行绘制,并在图形中建立设计规则,为接下来的布局图高效设计做好数据准备。

新建“宏项目”

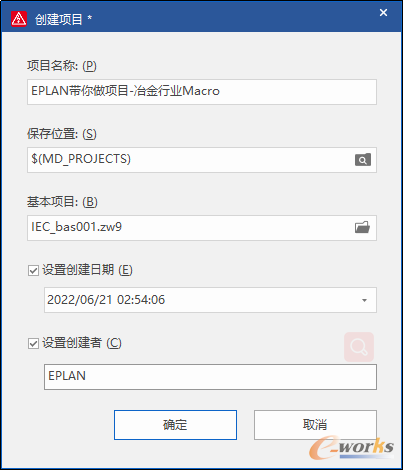

       通过菜单“文件—新建”,创建宏项目。如下所示。

创建宏项目

图1 创建宏项目

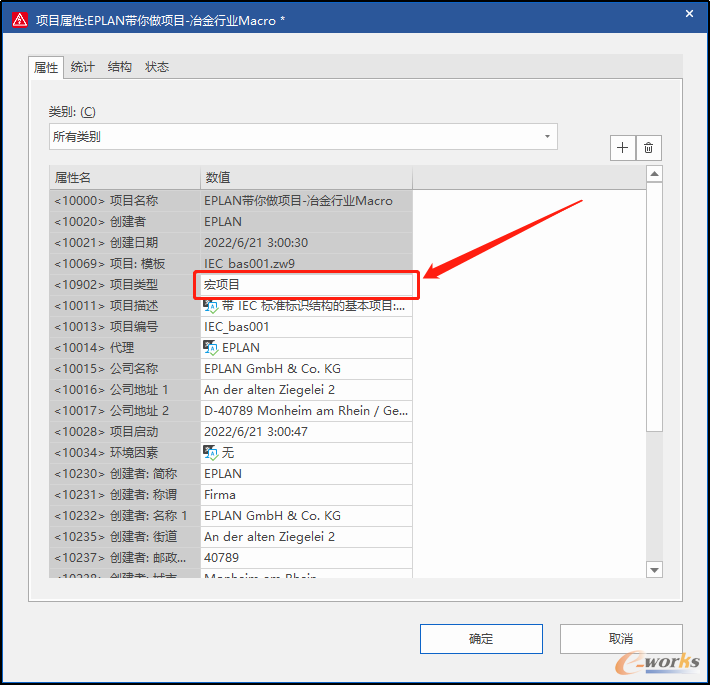

       将项目类型设置为“宏项目”。基于宏项目,实现对工程设计中所需的窗口宏、页宏实现集中的创建和管理。

宏项目

图2 宏项目

绘制窗口宏

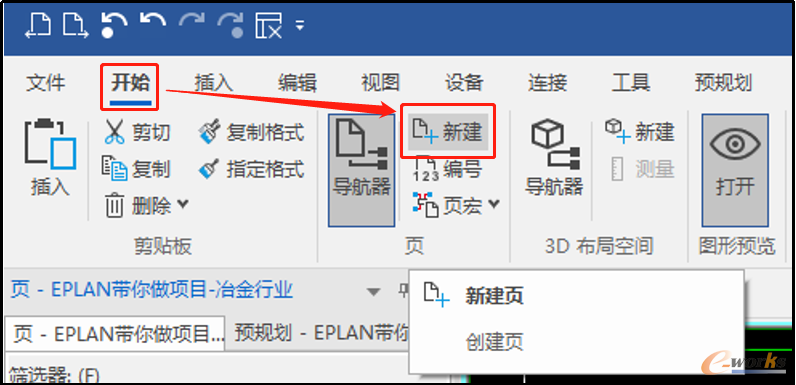

       通过工具栏“开始—插入”新建页,如下图所示:

插入新建页

图3 插入新建页

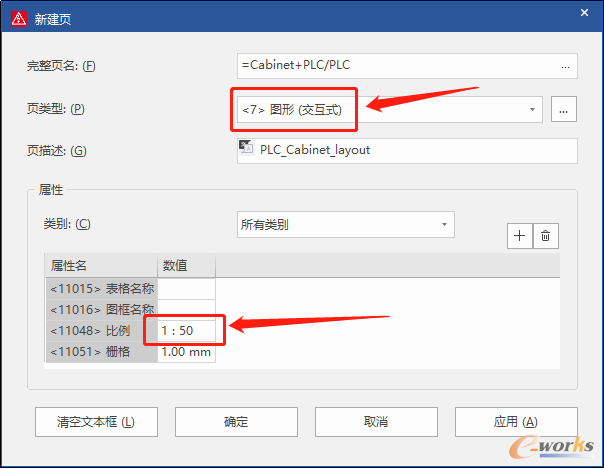

       “新建页”属性如下图所示:

       在新建页对话框中输入完整页名、页描述等信息

       页类型:图形(交互式)

       比例:“1:50”(注:比例值需要根据设备尺寸进行计算,A3图纸的幅面是420×297mm,如果比例是1:100,对应设备尺寸是42×29.7m)

       此处设置比例尺的作用:按照设备实际的尺寸进行绘制,以适应未来不同在比例尺底图的布局设计。

设置比例

图4 设置比例

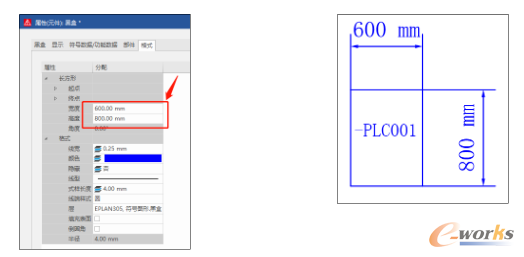

       在当前图形页面中,根据机柜平面布局尺寸,插入相同尺寸的黑盒,并添加尺寸标注、调整图形显示样式,如图所示:

插入相同尺寸的黑盒

图5 插入相同尺寸的黑盒

       建议绘制时带着尺寸标注,这将有助于使用该窗口宏进行布局设计时,简化尺寸标注的工作量。

定义窗口宏

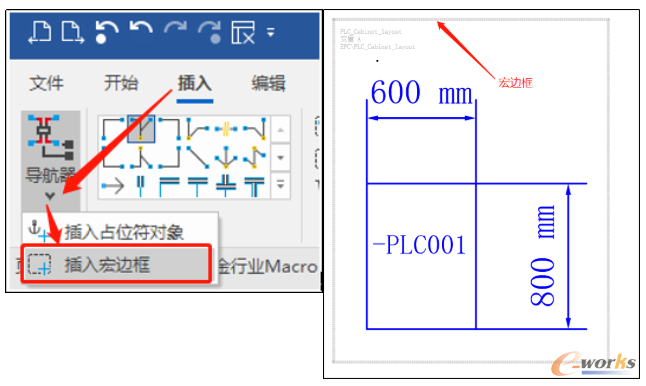

       在工具栏中点击“插入-宏-插入宏边框”命令,用宏边框将绘制的窗口宏框中,如下图所示:

插入宏边框

图6 插入宏边框

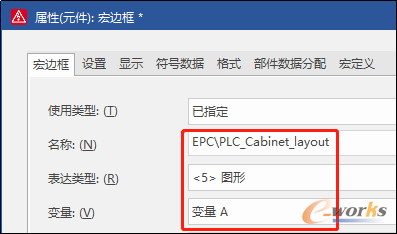

       打开“属性(元件):宏边框”对话框,设置窗口宏的名称(路径及名称)、表达类型、变量,如图所示:

设置宏

图7 设置宏

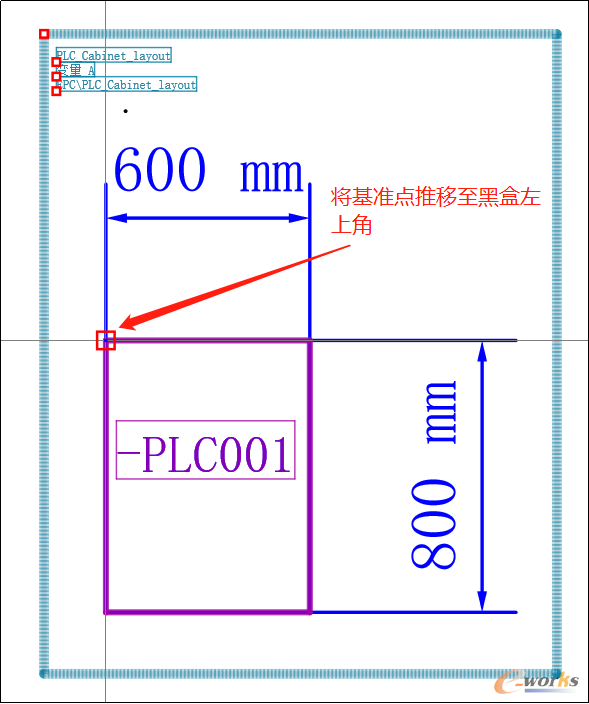

       在宏边框上点右键,选择“推移基准点”,将基准点放置在黑盒的左上角,作为窗口宏放置时的抓取点。如下图所示:

设置基准点

图8 设置基准点

定义占位符及占位符变量

       为了能让设计的窗口宏适应项目设计的需要,将窗口宏中的一些设计信息做成变量,以适应回路的复用。

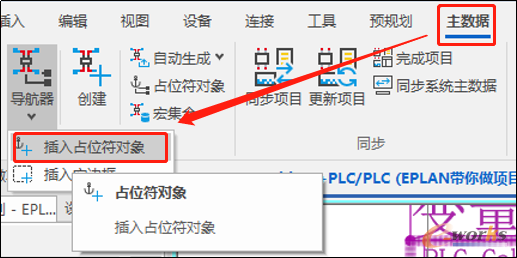

       首先,将窗口宏全部选中(包括回路所有信息和宏边框),点击“插入-宏-插入占位符对象”。如下图所示:

插入占位符对象

图9 插入占位符对象

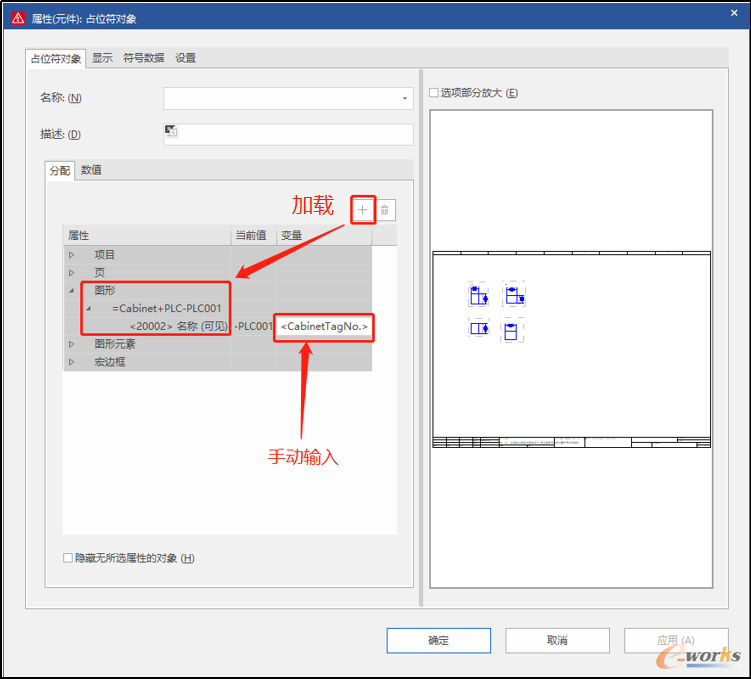

       通过弹出的“属性(元件):占位符对象”对话框,我们将黑盒的名称(可见)加载进来,并将变量输入框中,手动输入“<CabinetTagNo.>”,创建变量。如下图所示:

创建变量

图10 创建变量

宏变量

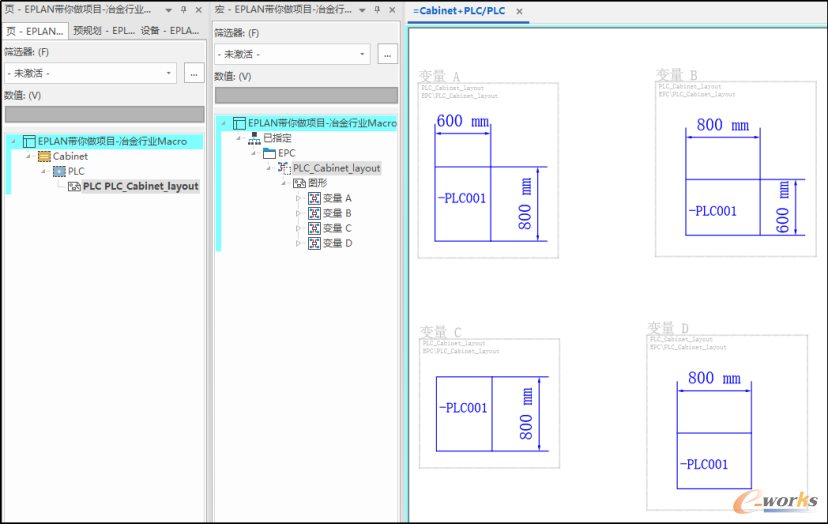

       同一台设备在不同布局要求下可能的摆放图形形式。例如,上图的PLC机柜的正面开门可能会有朝东西南北四个方向的可能,则用户在绘制该机柜的窗口宏时,就分别绘制四种布局图形,都存到同一个宏名称下,分别定义为A、B、C、D四个变量。使用时,通过点击键盘的TAB键进行变量切换。

宏变量

图11 宏变量

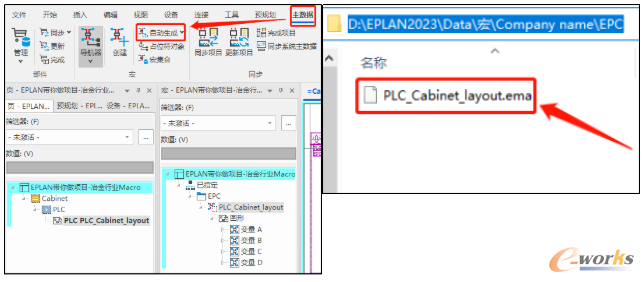

       完成窗口宏的设计后,在页导航器中选中当前页,点击“主数据—宏—自动生成”,即可相应的宏文件。

生成宏文件

图12 生成宏文件

控制室布局图设计

       打开原理图项目。点击文件-项目-打开,选择相应的原理图项目,在本次示例中为《EPLAN带你做项目-冶金行业》。

新建“结构段”

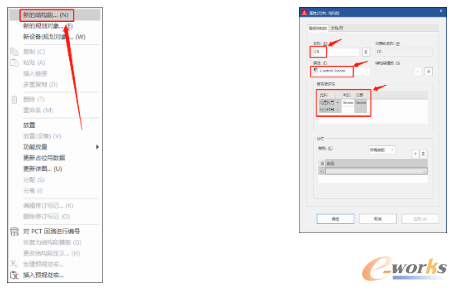

       点击工具栏中“预规划-导航器”,打开预规划导航器。选中当前项目,通过鼠标右键创建一个“新的结构段…”。

       填写结构段名称、描述、高层代号、位置代号等信息,如下图所示:

设置结构段

图13 设置结构段

新建“规划对象”

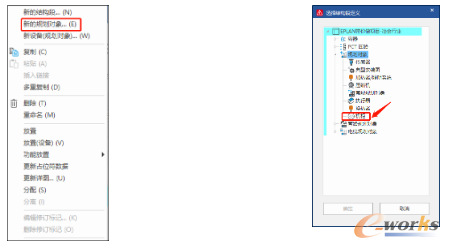

       在预规划导航器中选中新建的“CR”结构段,通过鼠标右键创建一个“新的规划对象…”,在“选择结构段定义”对话框中选择“机柜”(或通过工具栏“预规划—配置结构段定义”新增规划对象,再进行选择)。如下图所示:

结构段

图14 结构段

设置“规划对象”

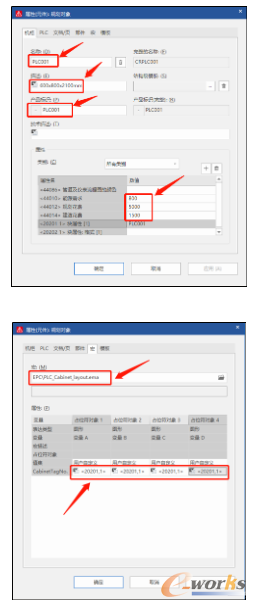

       在“属性(元件):规划对象”对话框中,选中“机柜”选项卡,填写:名称、描述、产品标识、能源需求、规划花费、建造花费等信息;选中“宏”选项卡,关联我们生成的“PLC_Cabinet_layout.ema”宏文件,并在变量“CabinetTagNo.”输入框内,配置“宏-占位符变量”。如下图所示:

设置规划对象

图15 设置规划对象

导入机柜间、控制室的建筑平面底图

       通过工具栏“开始—插入”新建页,如下图所示:

插入新建页

图16 插入新建页

       “新建页”属性如下图所示:

       页类型:图形(交互式)

       比例:“1:50” ,该比例尺应与建筑底图的比例尺保持一致。

设置新建页属性

图17 设置新建页属性

导入控制室平面图

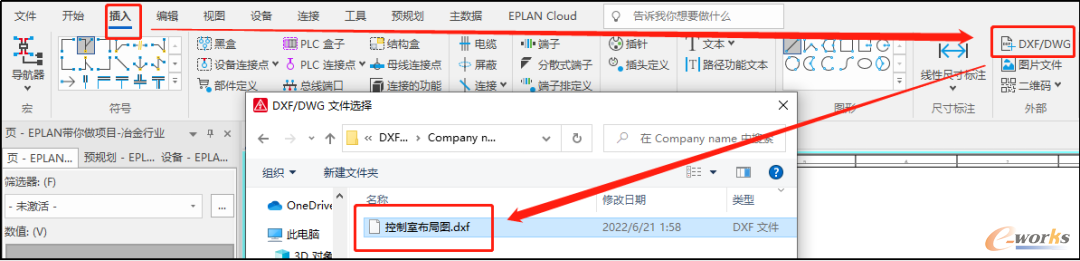

       为了能更准确的将创建的机柜图形宏放置到正确的建筑平面图当中,可采用如下的方式将建筑平面底图导入到EPLAN软件中,进行布局图设计使用。

将建筑平面底图导入到EPLAN软件中

图18 将建筑平面底图导入到EPLAN软件中

       导入控制室平面图后,通过工具栏“工具—层”打开层管理窗口,将导入的DXF/DWG图层设定为背景,如下图所示:

将导入的DXF/DWG图层设定为背景

图19 将导入的DXF/DWG图层设定为背景

       (注:为避免对建筑平面底图的误操作,可将“背景”列勾选上,必要时,可再将“锁定”列一同勾选)

控制室布局图设计

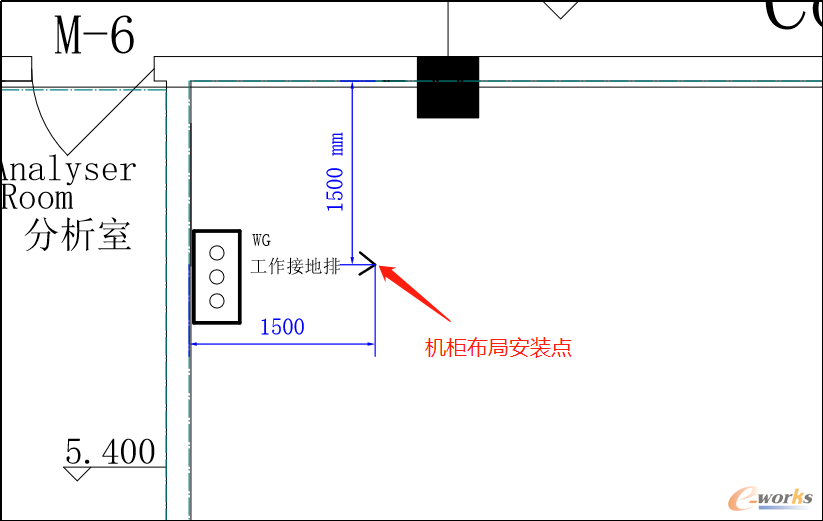

       在控制室布局图中,先通过绘制辅助线的方式确认机柜布局的安装点。如下图所示:

确认机柜布局的安装点

图20 确认机柜布局的安装点

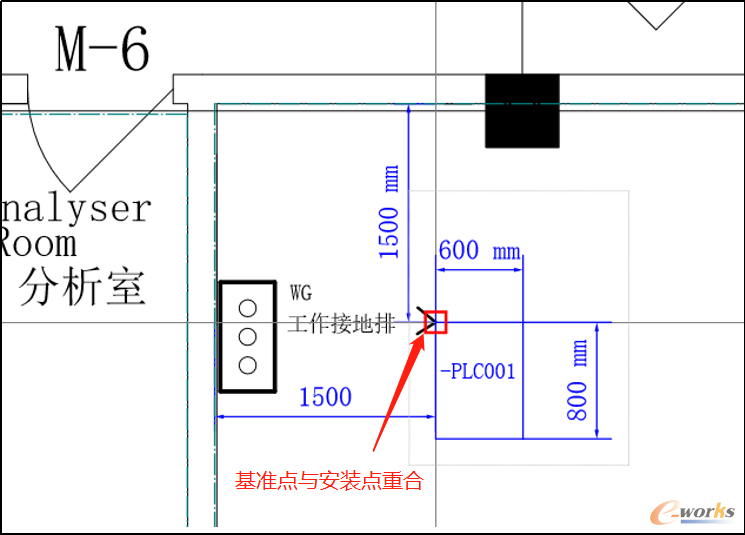

       回到预规划导航器中,鼠标左键点中设置完成的机柜“PLC001”,将该回路拖放进控制室布局图中,机柜“PLC001”基准点与安装点重合时,点击鼠标左键,放置机柜图形宏。如下图所示:

放置机柜图形宏

图21 放置机柜图形宏

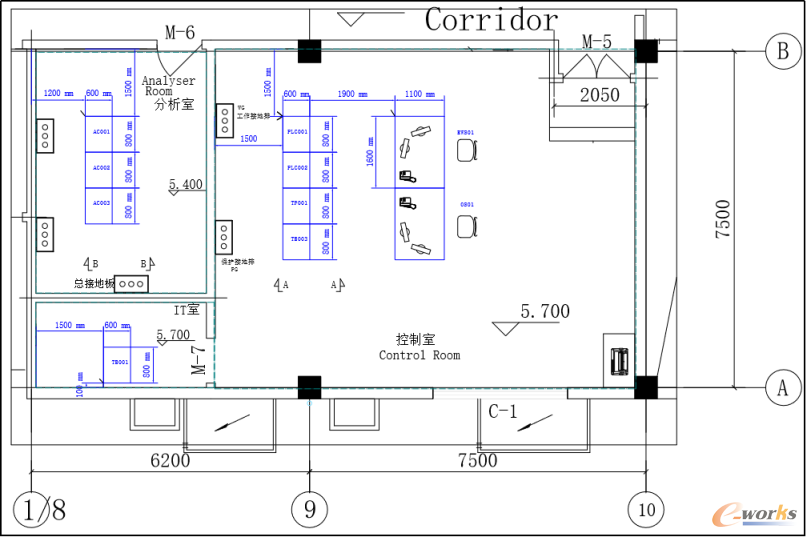

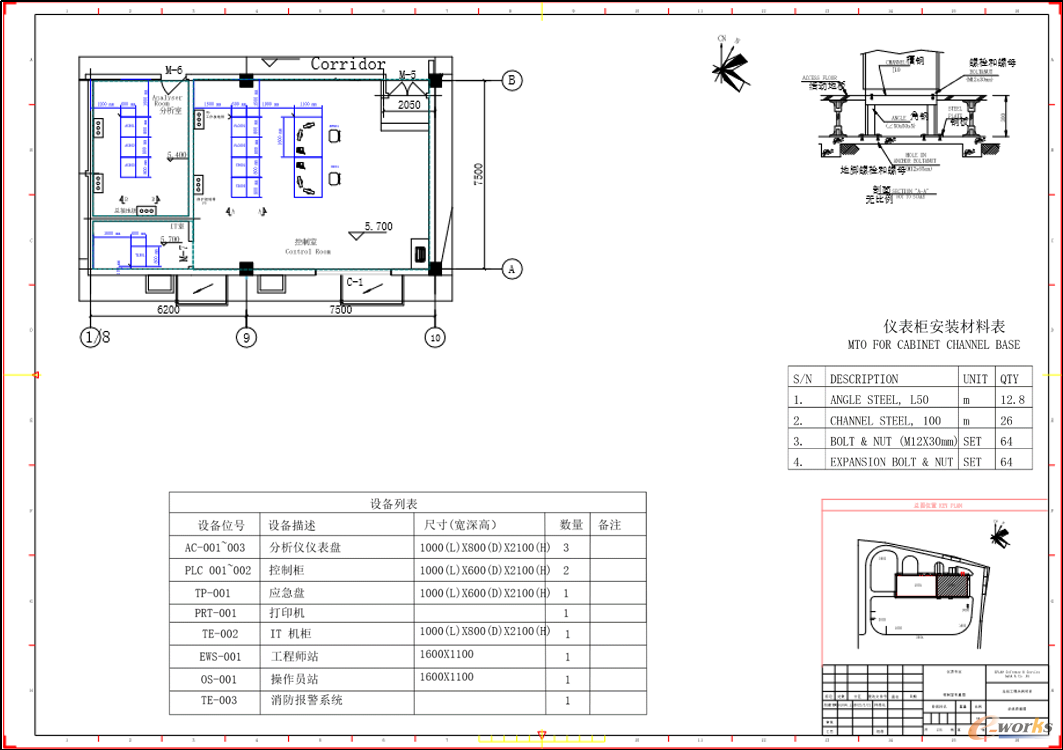

       通过该方法,设计其他机柜及控制台窗口宏、新建并放置其他预规划对象后,最终实现控制室布局图拖放式设计,如下图所示:

实现控制室布局图拖放式设计

图22 实现控制室布局图拖放式设计

生成报表

       控制室布局图设计完成后,可自动输出嵌入式或页式报表:设备列表、安装材料表等,指导控制室布局施工。如下图所示:

生成报表

图23 生成报表
